高強度、耐磨損、高精度、耐腐蝕、耐高溫等特點。
有著廣泛的應用場景，幾乎可以承載任何形狀的物品。
有良好的耐久力。
基本不會打滑，可正確運作。
適應各種不同的工作環境。
滿足高效、平穩、可靠輸送的需求。
可以高效、穩定地輸送。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

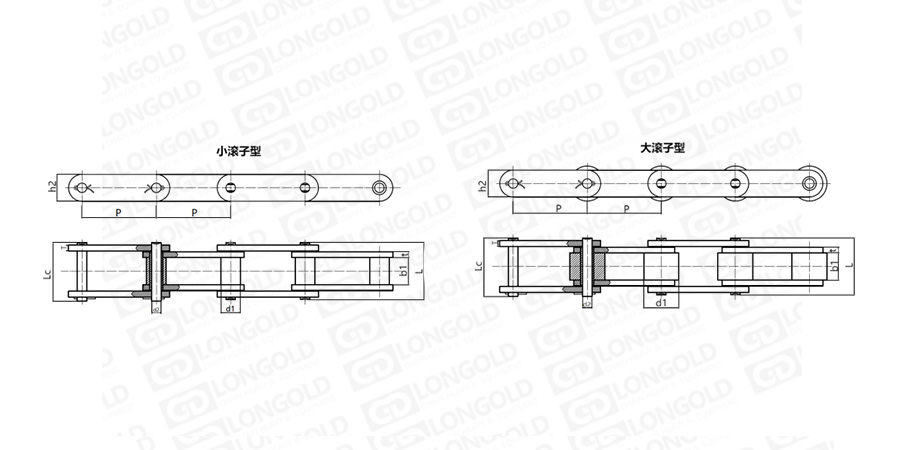

■鏈條本體結構詳見如上圖
上圖為M系列特殊輸送鏈的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
鏈板高度 |
鏈板厚度 |
每米長重 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
t/T max |
q |
|||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|||
|
LDM18F1-P50-R |
50.0 |
25.00 |
11.5 |
5.72 |
26.0 |
28.2 |
18 |
2.5 |
1.81 |
||
|
LDM20F1-P50-R |
50.0 |
30.00 |
16.0 |
6.00 |
31.0 |
33.5 |
18 |
2.5 |
2.60 |
||
|
LDM22-P50-R |
50.0 |
25.00 |
11.5 |
8.00 |
28.0 |
30.9 |
20 |
3.0 |
2.64 |
||
|
LDM22F1-P50-R |
50.0 |
25.00 |
12.0 |
10.00 |
29.4 |
32.6 |
20 |
3.0 |
2.30 |
||
|
LDM28F4-P50-S |
50.0 |
15.00 |
17.0 |
7.00 |
33.0 |
36.5 |
20 |
3.0 |
1.88 |
||
|
LDM28F5-P63-R |
63.0 |
30.00 |
18.0 |
7.00 |
42.0 |
45.5 |
25 |
5.0 |
4.23 |
||
|
LDM28F8-P80-R |
80.0 |
25.00 |
16.0 |
7.00 |
33.0 |
36.2 |
20 |
3.0 |
1.89 |
||
|
LDM35F2-P35-S |
35.0 |
14.00 |
14.0 |
7.00 |
31.0 |
34.0 |
18 |
3.5/2.5 |
1.82 |
||
|
LDM35F2-P35-R |
35.0 |
22.00 |
14.0 |
7.00 |
31.0 |
34.0 |
18 |
3.5/2.5 |
2.47 |
||
|
LDM35F11-P35-R |
35.0 |
20.00 |
16.0 |
7.00 |
31.0 |
34.0 |
18 |
2.5 |
2.22 |
||
|
*LDM35F3-P35-B |
35.0 |
14.00 |
14.0 |
6.00 |
30.2 |
33.0 |
18 |
3.0 |
1.73 |
||
|
LDM35F9-P50-R |
50.0 |
25.00 |
16.0 |
6.00 |
30.4 |
32.7 |
18 |
2.5 |
2.23 |
||
|
LDM35F10-P50-R |
50.0 |
20.00 |
16.0 |
7.00 |
33.0 |
36.0 |
25 |
3.0 |
2.53 |
||
|
LDM35F5-P50.8-R |
50.8 |
25.00 |
16.0 |
7.00 |
33.0 |
36.0 |
20 |
3.0 |
2.48 |
||
|
LDM35F4-P69-R |
69.0 |
25.00 |
12.0 |
7.00 |
27.5 |
30.0 |
19 |
2.5 |
1.60 |
||
|
LDM40F4-P50-R |
50.0 |
31.75 |
15.0 |
10.00 |
36.6 |
39.0 |
25 |
4.0 |
4.00 |
||
|
LDM40F17-P50.8-R |
50.8 |
31.00 |
15.2 |
13.35 |
38.0 |
42.8 |
25 |
5.0/4.0 |
4.45 |
||
|
LDM40F5-P65-S |
65.0 |
24.00 |
15.0 |
10.00 |
36.6 |
39.0 |
30 |
4.0 |
4.86 |
||
|
LDM40F6-P80-R |
80.0 |
36.00 |
20.0 |
8.50 |
41.0 |
44.2 |
25 |
4.0 |
3.68 |
||
|
LDM40F1-P100-R |
100.0 |
36.00 |
20.0 |
8.50 |
40.5 |
44.5 |
25 |
3.5 |
3.28 |
||
|
LDM40F22-P100-R |
100.0 |
40.00 |
32.0 |
14.00 |
63.7 |
69.0 |
50 |
6.0 |
10.30 |
||
型號表示例
|
LD |
M18 |
|
F1 |
- |
P50 |
- |
R |
|
|
（1） |
|
(2) |
|
(3) |
|
(4) |
（1）鏈條系列
（2）鏈條規格
（3）節距
（4）滾子形式：S=小滾子 R=大滾子 B=套筒鏈
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
