高強度、耐磨損、高精度、耐腐蝕、耐高溫等特點。
有著廣泛的應用場景，幾乎可以承載任何形狀的物品。
有良好的耐久力。
基本不會打滑，可正確運作。
適應各種不同的工作環境。
滿足高效、平穩、可靠輸送的需求。
可以高效、穩定地輸送。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

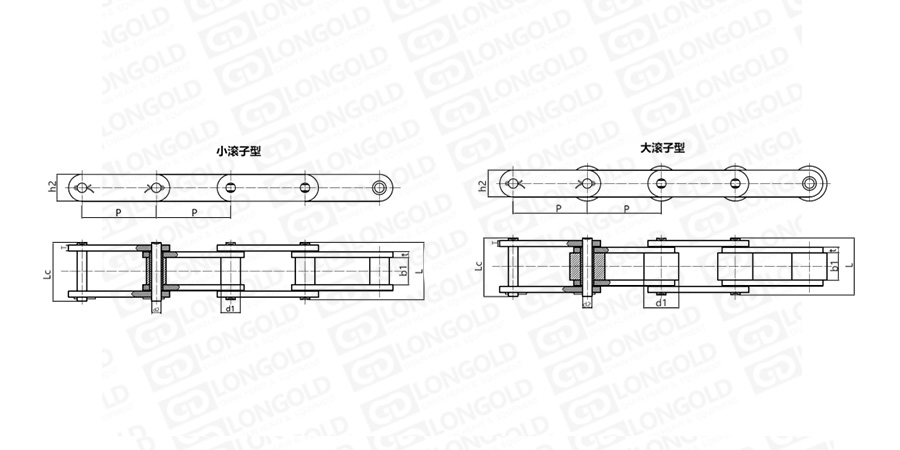

■鏈條本體結構詳見如上圖
上圖為M系列特殊輸送鏈的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
鏈板高度 |
鏈板厚度 |
每米長重 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
t/T max |
q |
|||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|||
|
*LDM224F30-P125-B |
125.0 |
30.0 |
42.0 |
21 |
- |
92.5 |
56 |
8.0 |
12.49 |
||
|
LDM224F3-P160-R |
160.0 |
80.0 |
30.0 |
21 |
81.0 |
- |
60 |
8.0 |
17.34 |
||
|
*LDM224F40-P160-B |
160.0 |
30.0 |
43.0 |
21 |
85.0 |
91.0 |
60 |
8.0 |
11.20 |
||
|
*LDM224F52-P160-B |
160.0 |
30.0 |
43.0 |
21 |
93.0 |
99.0 |
60 |
10.0 |
16.20 |
||
|
*LDM224F31-P200-B |
200.0 |
30.0 |
43.0 |
21 |
84.0 |
91.0 |
60 |
8.0 |
10.05 |
||
|
LDM300F6-P152.4-R |
152.4 |
88.9 |
38.5 |
32 |
84.0 |
92.0 |
60 |
10.0/8.0 |
23.10 |
||
|
*LDM315F1-P125-B |
125.0 |
36.0 |
37.0 |
25 |
90.0 |
- |
70 |
10.0 |
19.15 |
||
|
*LDM315F6-P160-B |
160.0 |
42.0 |
80.0 |
25 |
140.0 |
140.0 |
80 |
12.0 |
27.30 |
||
|
*LDM315F17-P160-B |
160.0 |
36.0 |
66.7 |
25 |
93.5 |
100.5 |
70 |
8.0 |
15.04 |
||
|
LDM315-P170-S |
170.0 |
50.0 |
47.0 |
25 |
98.9 |
105.0 |
70 |
10.0 |
19.83 |
||
|
LDM315F12-P200-S |
200.0 |
45.0 |
48.0 |
25 |
119.0 |
126.5 |
70 |
15.0 |
24.20 |
||
|
LDM315F10-P250-S |
250.0 |
50.0 |
55.0 |
26 |
106.9 |
113.0 |
70 |
10.0 |
17.60 |
||
|
LDM315F16-P250-S |
250.0 |
60.0 |
48.0 |
25 |
109.5 |
117.0 |
70 |
12.0 |
21.60 |
||
|
LDM315F52-P250-S |
250.0 |
60.0 |
48.0 |
25 |
108.0 |
115.0 |
70 |
12.0 |
21.30 |
||
|
LDM450F28-P200-S |
200.0 |
60.0 |
56.0 |
30 |
131.0 |
142.0 |
80 |
15.0 |
36.50 |
||
|
*LDM630-P250-B |
250.0 |
50.0 |
65.0 |
36 |
140.0 |
150.0 |
103 |
14.0 |
36.30 |
||
型號表示例
|
LD |
M224 |
|
F30 |
- |
P125 |
- |
B |
|
|
（1） |
|
(2) |
|
(3) |
|
(4) |
（1）鏈條系列
（2）鏈條規格
（3）節距
（4）滾子形式：S=小滾子 R=大滾子 B=套筒鏈
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
