M系列帶附板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。
鏈條節距為非常用規格，裝配類似K2/K4的附件，用于物料的輸送。
滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。
根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。
不同規格的鏈條承載的物品種類不同。
可以有效、穩定的進行輸送。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
■鏈條本體結構詳見如上圖

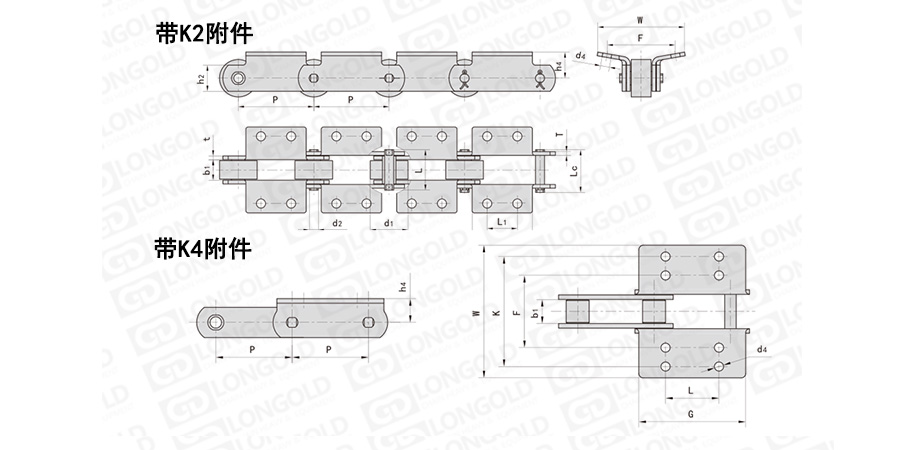

上圖為M系列帶附板輸送鏈II帶K2附件和K4附件的結構圖。
帶附件結構圖表示每一節帶附件的情況。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體及附件尺寸表
■K2
|
隆德鏈號 |
節距 |
滾子 直徑 |
內節 內寬 |
銷軸 直徑 |
銷軸長度 |
內鏈板 高度 |
鏈板 厚度 |
附件尺寸 |
PDF圖紙 |
DXF圖紙 |
||||||
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
L1 |
G |
F |
W |
h4 |
d4 |
|||
|
max |
min |
max |
max |
max |
max |
max |
||||||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
|
LDM80F6-P100-R-K2 |
100 |
50 |
27.0 |
12 |
55.0 |
58.5 |
35 |
5 |
40 |
80 |
90 |
115 |
35 |
12 |
請咨詢 |
請咨詢 |
|
LDM112F4-P120-R-K2 |
200 |
60 |
38.5 |
15 |
71.7 |
75.6 |
40 |
5 |
120 |
180 |
110 |
142 |
46 |
14 |
||
■K4
隆德鏈號
P
b1
h4
F
K
W
L
G
d4
PDF圖紙
DXF圖紙
mm
mm
mm
mm
mm
mm
mm
mm
mm
LDM112-P100-S-K4
100
32
31.5
96
146
176
70
140
12
請咨詢
請咨詢
型號表示例
|
LD |
M80 |
F6 |
- |
P100 |
- |
R |
|
K2 |
|
|
（1） |
（2） |
|
（3） |
|
（4） |
|
（5） |
（1）M系列鏈條型號
（2）鏈條特殊規格
（3）鏈條節距
（4）滾子形式：R=大滾子 S=小滾子 B=套筒鏈 F=帶法蘭邊滾子
（5）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
