ZT系列高板輸送鏈，是由Z系列輸送鏈條衍生而來的。
安裝加寬的鏈板和摩擦阻力較小的大滾子。
可以直接在鏈板上裝載重物的鏈條，有著廣泛的用途。
可以有效、穩定的進行輸送。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

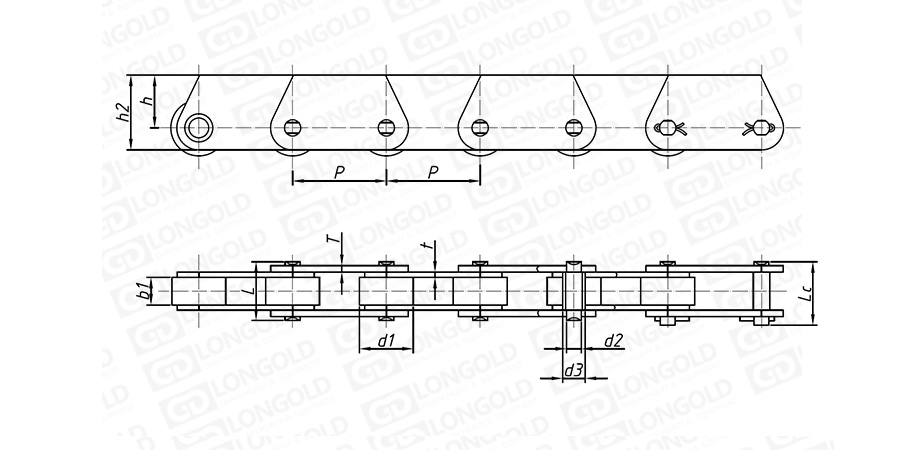

■鏈條本體結構詳見如上圖
上圖為ZE系列高板輸送鏈的結構圖以及帶附件結構圖。
帶附件結構圖表示每一節帶附件的情況。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體及附件尺寸表
|
隆德鏈號 |
節距 |
滾子 直徑 |
套筒 直徑 |
銷軸 直徑 |
內節 內寬 |
銷軸長度 |
鏈板高度 |
鏈板 厚度 |
PDF圖紙 |
DXF圖紙 |
||||||||
|
p |
d1 |
d5 max |
d2 max |
b1 max |
L max |
Lc max |
h2 max |
h max |
t/T max |
|||||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||||||
|
LDZE40 |
50.8 |
63.5 |
76.2 |
88.9 |
101.6 |
127.0 |
152.4 |
31.75 |
17 |
14.0 |
15.0 |
37 |
40.5 |
40 |
27 |
4.0 |
||
|
LDZE100 |
76.2 |
88.9 |
101.6 |
127.0 |
152.4 |
177.8 |
203.2 |
47.50 |
23 |
19.0 |
19.0 |
45 |
50.5 |
50 |
30 |
5.0/4.0 |
||
|
LDZE160 |
101.6 |
127.0 |
152.4 |
177.8 |
203.2 |
228.6 |
254.0 |
66.70 |
33 |
26.9 |
26.9 |
58 |
63.5 |
70 |
45 |
7.0/5.0 |
||
|
LDZE300 |
152.4 |
177.8 |
203.2 |
254.0 |
304.8 |
- |
- |
88.90 |
38 |
32.0 |
38.0 |
84 |
94.0 |
90 |
60 |
10.0/8.0 |
||
型號表示例
|
LD |
ZE40 |
R |
- |
P101.6 |
|
|
（1） |
（2） |
|
（3） |
（1）鏈條尺寸
（2）滾子種類：R=大滾子
（3）鏈條節距
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
