該加油器是通過鏈條的滾子將加油器本體泵的定位感應器向上推,然后啟動泵開始運作,再從噴油嘴中噴吐出適量潤滑油。
無需如電力等的動力能源,安裝容易,通過鏈條的運行本體的泵執行動作,所以無需電力、空氣等動力源,便于安裝和維護。
可靠、穩定地加油,因為加油是與鏈條聯動,所以能夠準確地執行穩定的加油動作。
小型&價格低,與現有的輸送鏈用加油器相比,重量低、外形緊湊且便于操作,價格也非常實惠。
本體分為本體泵、配管、噴嘴和油管。
產品廣泛應用于各類鏈條,包括各種輸送鏈、滾子鏈、倍速鏈及特種鏈條等。
可使用粘度指數為ISO VG32~100的潤滑油。(注)因為含有MoS 2 (二硫化鉬)等添加劑的潤滑油可能會堵塞噴嘴,所以不能使用。
點擊圖片放大

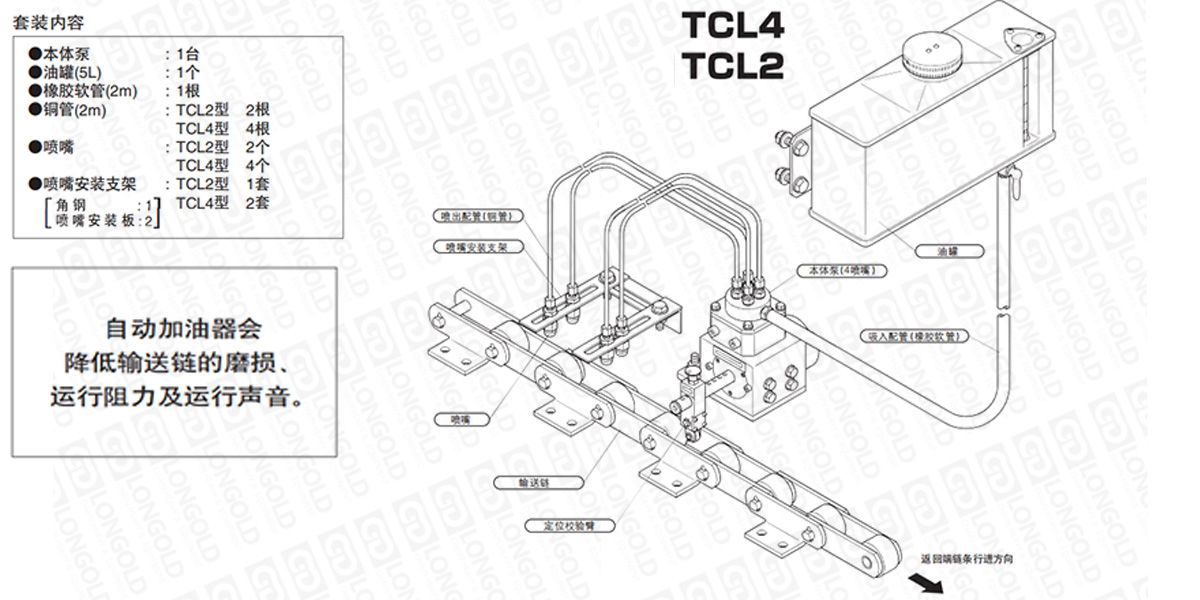

■鏈條本體結構及部件詳見如上圖
上圖為耐輸送鏈用自動加油器本體以及部件的結構圖。
可根據客戶的需求定制,詳細請咨詢隆德技術人員。
■可使用鏈條節距和鏈條速度
鏈條節距mm |
鏈條速度m/min |
PDF圖紙 |
DXF圖紙 |
|||||
5 |
10 |
15 |
20 |
25 |
30 |
|||
75 |
○ |
× |
× |
× |
× |
× |
||
100 |
○ |
○ |
※S |
× |
× |
× |
||
150 |
○ |
○ |
○ |
○ |
○ |
※S |
||
200 |
○ |
○ |
○ |
○ |
○ |
※S |
||
250~600 |
○ |
○ |
○ |
○ |
○ |
○ |
2.僅限LDF03S滾子型,從鏈條內寬和定位校驗銷的配合上無法使用。
■本體泵
種類
LDCL4-R LDCL4-L
LDCL2-R LDCL2-L
PDF圖紙
DXF圖紙
4 噴嘴
2噴嘴
噴出量
0.05cc/ 毎次發射/ 每個噴嘴
可運行次數
max. 3 次/ 秒
吐出壓力
0.196Pa {2kg/cm2}
顏色
奶油色
重量
5.3kg
配件
安裝螵栓(M10 x 35L) 螺母2 根
■配管
配管
噴出配管
吸入配管
PDF圖紙
DXF圖紙
材質
銅管
橡膠軟管、黑色
管徑
外徑φ5
外徑φ16
內徑φ3
內徑φ8.5
長度
2000mm
2000mm
■油罐
容量
5L
PDF圖紙
DXF圖紙
過濾器
內有50個網眼
涂飾顏色
深綠色
重量
5.3kg
配件
安裝螺栓(M10×30L)螺母4根
可根據客戶要求設定安裝部件。關于部件種類,請咨詢隆德技術人員。
型號表示例
LD |
CL |
|
4 |
- |
R |
|
(1) |
|
(2) |
|
(3) |
(1)輸送鏈加油器型號
(2)噴嘴數: 2=2噴嘴 4=4噴嘴
(3)鏈條行走方向:R:從定位校驗臂端看右方向 L:從定位校驗臂端看左方向
訂購方法
按要求訂購
根據客戶的要求訂購,詳情咨詢隆德技術人員。
