鏈條節距為非標規格，需要安裝特定的附件，以用于物料的輸送。
由于該鏈條為非標鏈條，故無庫存品，需接單生產，具體交貨周期請咨詢隆德技術人員。
可簡單防止橫移偏心。
適用于苛刻的使用方式，一般的板式輸送機。
使用K附件時,請注意安裝部分和滾子的法蘭部會有接觸。
鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及機械行業等都有著廣泛地應用。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

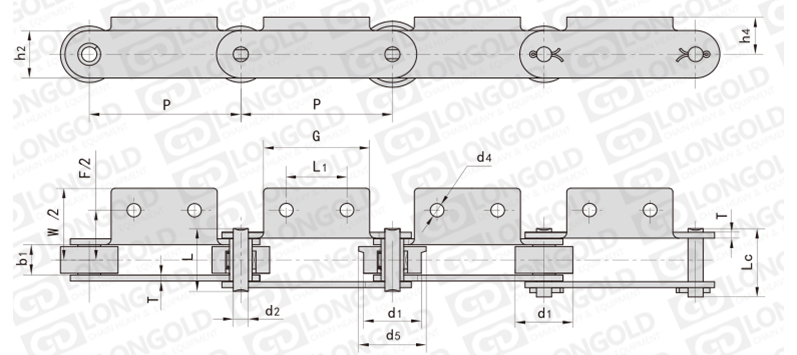

■F型滾子本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
抗拉 |
平均抗 |
每米 |
|
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
kg/m |
|
|
LDM56F4-P100-F-A2 |
100.0 |
38.0 |
20.5 |
10.0 |
42.3 |
46.1 |
|||
|
LDM56F7-P100-F-A2 |
100.0 |
38.0 |
17.0 |
10.0 |
38.8 |
42.6 |
|||
|
LDM56F9-P100-F-A2 |
100.0 |
38.0 |
20.5 |
10.0 |
46.3 |
50.1 |
|||
|
LDM56F24-P100-F-A2 |
100.0 |
50.0 |
20.5 |
10.0 |
46.3 |
50.1 |
|||
|
LDM315F47-P250-F-A2 |
250.0 |
90.0 |
52.0 |
25.0 |
- |
102.0 |
|||
|
LDM630-P400-F-A2 |
400.0 |
140.0 |
65.0 |
36.0 |
- |
152.0 |
|||
|
LD-P100-F-A2 |
100.0 |
50.0 |
29.9 |
13.9 |
60.0 |
- |
|||
|
LD-P100F4-F-A2 |
100.0 |
40.0 |
22.0 |
11.3 |
- |
53.5 |
|||
|
LD-P160-F-A2 |
160.0 |
50.0 |
29.9 |
13.9 |
60.0 |
- |
|||
|
LD-P200F28-F-A2 |
200.0 |
65.0 |
37.1 |
16.0 |
77.5 |
85.5 |
|||
|
LD-P200F31-F-A2 |
200.0 |
80.0 |
37.1 |
16.0 |
77.5 |
85.5 |
|||
|
LD-P200F178-F-A2 |
200.0 |
90.0 |
46.0 |
26.0 |
- |
97.0 |
|||
|
LD-P200F188-F-A2 |
200.0 |
80.0 |
48.0 |
18.0 |
- |
96.2 |
|||
|
LD-P250F173-F-A2 |
250.0 |
100.0 |
52.0 |
25.0 |
- |
109.0 |
|||
|
LD-P300-F-A2 |
300.0 |
80.0 |
45.0 |
23.8 |
95.5 |
103.0 |
|||
|
LD-P350-F-A2 |
350.0 |
80.0 |
45.0 |
23.8 |
95.5 |
103.0 |
|||
|
LD-P400F1-F-A2 |
400.0 |
80.0 |
45.0 |
23.8 |
95.5 |
103.0 |
|||
■F型滾子附件尺寸表
|
隆德鏈號 |
L1 |
G |
F |
W |
h4 |
h2 |
d4 |
T |
d5 |
PDF圖紙 |
DXF圖紙 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
|
LDM56F4-P100-F-A2 |
40.0 |
70.0 |
68.5 |
98.5 |
25.0 |
25.0 |
9.0 |
4.0 |
44.5 |
||
|
LDM56F7-P100-F-A2 |
40.0 |
70.0 |
71.5 |
92.0 |
55.0 |
25.0 |
6.5 |
4.0 |
45.0 |
||
|
LDM56F9-P100-F-A2 |
40.0 |
70.0 |
67.5 |
96.6 |
25.0 |
32.0 |
9.0 |
5.0 |
44.5 |
||
|
LDM56F24-P100-F-A2 |
50.0 |
90.0 |
88.0 |
117.0 |
41.0 |
32.0 |
10.0 |
5.0 |
60.0 |
||
|
LDM315F47-P250-F-A2 |
100.0 |
210.0 |
160.0 |
194.0 |
70.0 |
70.0 |
19.0 |
8.0 |
110.0 |
||
|
LDM630-P400-F-A2 |
190.0 |
250.0 |
230.0 |
300.0 |
90.0 |
103.0 |
26.0 |
14.0 |
175.0 |
||
|
LD-P100-F-A2 |
40.0 |
65.0 |
98.0 |
128.0 |
35.0 |
40.0 |
10.0 |
4.0 |
65.0 |
||
|
LD-P100F4-F-A2 |
40.0 |
65.0 |
70.0 |
94.0 |
22.0 |
32.0 |
10.0 |
4.5 |
50.0 |
||
|
LD-P160-F-A2 |
85.0 |
115.0 |
94.0 |
124.0 |
35.0 |
40.0 |
10.0 |
4.0 |
65.0 |
||
|
LD-P200F28-F-A2 |
80.0 |
120.0 |
120.0 |
158.0 |
63.0 |
44.5 |
12.0 |
8.0 |
80.0 |
||
|
LD-P200F31-F-A2 |
80.0 |
140.0 |
120.0 |
158.0 |
85.0 |
44.5 |
M10 |
8.0 |
100.0 |
||
|
LD-P200F178-F-A2 |
110.0 |
160.0 |
126.0 |
166.0 |
85.0 |
60.0 |
12.0 |
8.0 |
103.0 |
||
|
LD-P200F188-F-A2 |
95.0 |
160.0 |
138.0 |
184.0 |
85.0 |
51.0 |
11.0 |
8.0 |
99.0 |
||
|
LD-P250F173-F-A2 |
160.0 |
200.0 |
146.0 |
186.0 |
95.0 |
75.0 |
12.0 |
10.0 |
120.0 |
||
|
LD-P300-F-A2 |
200.0 |
250.0 |
150.0 |
190.0 |
105.0 |
60.0 |
13.0 |
10.0 |
100.0 |
||
|
LD-P350-F-A2 |
250.0 |
300.0 |
150.0 |
190.0 |
105.0 |
60.0 |
13.0 |
10.0 |
100.0 |
||
|
LD-P400F1-F-A2 |
300.0 |
350.0 |
150.0 |
190.0 |
105.0 |
60.0 |
15.0 |
10.0 |
100.0 |
型號表示例
|
LD |
- |
M56F4 |
|
P100 |
- |
F |
- |
A2 |
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
|
（1）鏈條特殊規格
（2）鏈條節距
（3）滾子形式：R=大滾子 S=小滾子 F=F滾子
（4）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
