鏈條節距為非標規格，需要安裝特定的附件，以用于物料的輸送。
由于該鏈條為非標鏈條，故無庫存品，需接單生產，具體交貨周期請咨詢隆德技術人員。
適合低速、長距離的輸送。
能夠承載較大的荷重。
鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及機械行業等都有著廣泛地應用。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

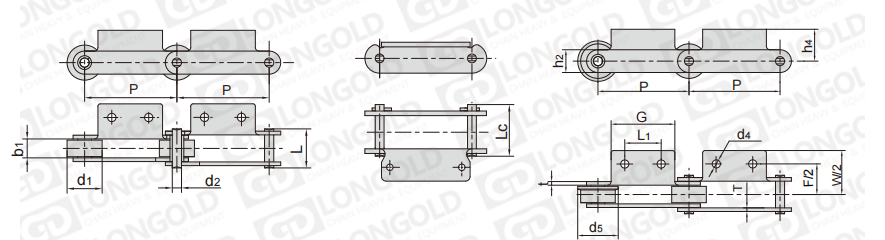

■本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
抗拉強度 |
平均抗拉強度 |
每米長重 |
|
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
kg/m |
|
|
LD-P101.6F76-F-A2 |
101.6 |
57.15 |
31.56 |
16.0 |
56.2 |
62.0 |
|||
|
LD-P120-F-A2 |
120.0 |
50.00 |
28.00 |
12.0 |
54.0 |
58.0 |
|||
|
LD-P125F2-F-A2 |
125.0 |
32.00 |
18.50 |
8.0 |
39.0 |
- |
|||
|
LD-P125F9-F-A2 |
125.0 |
45.00 |
25.00 |
14.6 |
55.5 |
60.0 |
|||
■附件尺寸表
|
隆德鏈號 |
P |
L1 |
G |
F |
W |
h4 |
h2 |
d4 |
t/T |
d5 |
PDF圖紙 |
DXF圖紙 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
|
LD-P101.6F76-F-A2 |
101.6 |
60.0 |
76.2 |
70.0 |
101.2 |
35.0 |
38.1 |
5.0 |
4.0 |
70.0 |
||
|
LD-P120-F-A2 |
120.0 |
50.0 |
75.0 |
82.0 |
119.6 |
20.0 |
40.0 |
7.0 |
5.0 |
59.0 |
||
|
LD-P125F2-F-A2 |
125.0 |
46.0 |
76.0 |
64.0 |
90.0 |
14.0 |
22.0 |
10.0 |
3.0 |
42.0 |
||
|
LD-P125F9-F-A2 |
125.0 |
30.0 |
60.0 |
90.0 |
128.0 |
35.0 |
35.0 |
11.0 |
6.0/5.0 |
55.0 |
型號表示例
|
LD |
- |
P101.6 |
|
F76 |
- |
F |
- |
A2 |
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
|
（1）鏈條節距
（2）鏈條特殊規格
（3）滾子形式：R=大滾子 S=小滾子 F=F滾子
（4）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
