輸送機軌道下部設有游龍式防滴油擋板，防止潤滑油高溫烘烤后滴落到工件上。
鏈條采用雙向十字鉸接，因此它除了能做直線運動外，還可以隨著軌道的曲線形狀完成水平面和垂直面內的曲線運動。
輸送鏈條的鏈輪和導輪均采用優質軸承鋼制作，并做了防銹處理。十字鏈接板采用優質鋼材制作，出廠前均進行80000N拉力試驗，確保產品質量合格。
可通過搭配壓縮空氣自動噴霧加油裝置，保證輸送鏈能長期在良好潤滑狀態下工作。
對所有懸鏈線，出廠前都會進行張力校驗；鏈條可采取雙驅動裝置驅動，無爬行卡滯問題，有利于提高輸送機的輸送效率與使用壽命。
首先確定鏈條的尺寸和規格，鏈條節距、滾子直徑、內節內寬等，這些參數將直接影響鏈輪的設計和尺寸。
鏈輪的齒數影響傳動比和鏈條的張緊度。較少的齒數可能導致鏈條速度更快，但也可能增加鏈條的磨損。
鏈輪的齒面通常需要經過熱處理，如滲碳、淬火和回火，以提高硬度和耐磨性。
可根據客戶需求定制鏈輪的齒數、輪轂、材質等，具體請咨詢隆德技術人員。
在一些自動化生產線中，物料需要沿著復雜的路徑進行輸送，例如有多個彎道、上下坡或者空間受限的區域。雙鉸接輸送鏈可以輕松地繞過這些復雜的路徑，確保物料的平穩輸送。
汽車裝配線上，零部件需要在不同的工位之間進行精確的傳輸。雙鉸接輸送鏈能夠適應汽車生產線中復雜的工藝流程，將汽車車身、發動機等大型部件從一個加工區域輸送到另一個區域。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

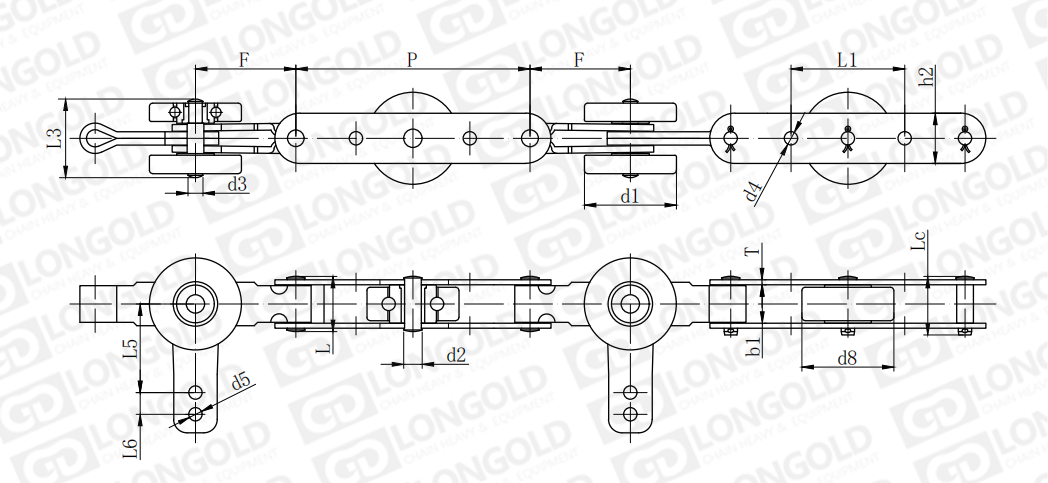

■本體及附件尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
外節 |
銷軸直徑 |
銷軸長度 |
鏈板尺寸 |
附件尺寸 |
抗拉 |
平均抗 拉強度 |
參考 |
||||||||||
|
P |
d1 |
d8 |
b1 |
d2 |
d3 |
L |
Lc |
L3 |
h2 |
T |
L1 |
L0 |
L6 |
d4 |
d5 |
F |
Q |
Q |
q |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
kg/m |
|
|
LDDH184F1 |
111.3 |
55.0 |
46.0 |
23.0 |
10 |
10 |
38 |
﹣ |
45.5 |
25.6 |
4 |
68.8 |
53.7 |
12.2 |
7.9 |
7.7 |
36.35 |
|||
|
LDDH200F5 |
130.0 |
55.0 |
48.0 |
23.0 |
10 |
10 |
36 |
37 |
45.0 |
25.0 |
4 |
70.0 |
53.0 |
13.0 |
8.0 |
8.0 |
35.00 |
|||
|
LDDH300F14 |
180.0 |
55.0 |
55.0 |
23.0 |
10 |
10 |
33 |
35 |
43.0 |
30.0 |
3 |
68.0 |
53.0 |
13.0 |
8.0 |
8.0 |
60.00 |
|||
附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，詳情請咨詢隆德技術人員。
型號表示例
|
LD |
DH |
- |
P111.3 |
- |
CR |
- |
GNK2 |
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）雙鉸接輸送鏈
（2）節距
（3）帶側置滾輪
（4）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
