機加工頂部塑料軌道部分：通常采用標準SUPREME-A材質，即純凈的UHMWPE（約7百萬gr/mole），具有極佳的耐磨性。
機加工回程軌道部分：采用UHMWPE材質，分子量為4百萬gr/mole，適用于嚴苛的應用場景，通過不銹鋼自攻螺絲與頂部進行連接。
回程導塊：采用UHMWPE材質，分子量為4百萬gr/mole，牽引鏈板在適合的高度進入軌道的回程部分。
轉彎處呈現出特定的弧度和曲線。這種設計能夠使物體在軌道上運行時更加順暢地實現轉彎，減少因轉彎帶來的沖擊力和摩擦。
可以為運動物體提供更好的支撐和導向，增加運行的穩定性，在高速運動或承載較重物體時，能夠有效防止脫軌等意外情況的發生。
有多個不同轉彎角度以及材質提供選擇，滿足不同的需求。
適用于：882系列頂板鏈。
可根據客戶需求定制軌道的材質以及轉彎角度。
在選擇軌道時，需要考慮安裝尺寸、材質性質、轉彎角度等因素，如有需要，請咨詢隆德技術人員。
產品廣泛與鏈條配合使用，為其輸送物料提供方向以及載體。
在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。
軌道的潤滑方式取決于其配合使用的鏈條以及自身的材質。通過鏈條的型號、材質以及軌道本身材質決定潤滑方式。
不同材質軌道使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。
點擊圖片放大
■鏈條本體結構詳見如上圖

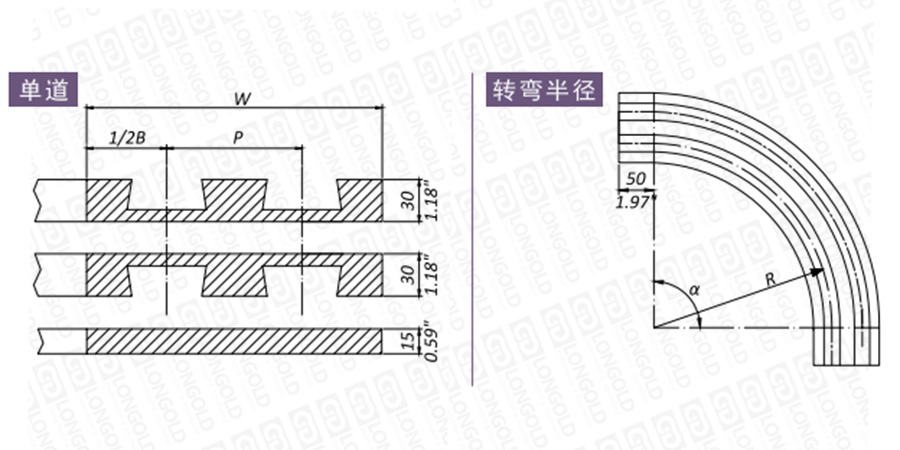

上圖為B82系列八字型轉彎軌道的結構圖，圖中已標明部分本體尺寸。
可根據客戶的需求，定制軌道的材質、轉彎角度等，詳細請咨詢隆德技術人員。
■轉彎角度以及型號表示
鏈條系列
鏈片寬度
轉彎半徑
軌道數目
總寬度
勾腳型轉彎軌道型號
PDF圖紙
DXF圖紙
R
W
轉彎角度α
mm
inch
mm
inch
15°
30°
45°
60°
75°
90°
882
4 1/2"
（114.3mm）
610
24.016
1
130
5.118
B82KG1C/1F00
B82KG1C/1E00
B82KG1C/1C00
B82KG1C/1B00
B82KG1C/1L00
B82KG1C/1000
800
31.496
1
130
5.118
B82KG1T/1F00
B82KG1T/1E00
B82KG1T/1C00
B82KG1T/1B00
B82KG1T/1L00
B82KG1T/1000
1000
39.370
1
130
5.118
B82KG1G/1F00
B82KG1G/1E00
B82KG1G/1C00
B82KG1G/1B00
B82KG1G/1L00
B82KG1G/1000
7 1/2"
（190.5）
610
24.016
1
200
7.874
B82KL1C/1F00
B82KL1C/1E00
B82KL1C/1C00
B82KL1C/1B00
B82KL1C/1L00
B82KL1C/1000
800
31.496
1
200
7.874
B82KL1T/1F00
B82KL1T/1E00
B82KL1T/1C00
B82KL1T/1B00
B82KL1T/1L00
B82KL1T/1000
1000
39.370
1
200
7.874
B82KL1G/1F00
B82KL1G/1E00
B82KL1G/1C00
B82KL1G/1B00
B82KL1G/1L00
B82KL1G/1000
10"
（254mm）
610
24.016
1
270
10.630
B82KM1C/1F00
B82KM1C/1E00
B82KM1C/1C00
B82KM1C/1B00
B82KM1C/1L00
B82KM1C/1000
800
31.496
1
270
10.630
B82KM1T/1F00
B82KM1T/1E00
B82KM1T/1C00
B82KM1T/1B00
B82KM1T/1L00
B82KM1T/1000
1000
39.370
1
270
10.630
B82KM1G/1F00
B82KM1G/1E00
B82KM1G/1C00
B82KM1G/1B00
B82KM1G/1L00
B82KM1G/1000
12"
（304.8）
610
24.016
1
320
12.598
B82KN1C/1F00
B82KN1C/1E00
B82KN1C/1C00
B82KN1C/1B00
B82KN1C/1L00
B82KN1C/1000
800
31.496
1
320
12.598
B82KN1T/1F00
B82KN1T/1E00
B82KN1T/1C00
B82KN1T/1B00
B82KN1T/1L00
B82KN1T/1000
1000
39.370
1
320
12.598
B82KN1G/1F00
B82KN1G/1E00
B82KN1G/1C00
B82KN1G/1B00
B82KN1G/1L00
B82KN1G/1000
注：上表對應純凈的UHMWPE材質規格型號。頂部材質可根據要求提供自潤滑UHMWPE和充油聚酰胺。具體型號表示請閱讀下表。
■材質
軌道材質
材質特性
適用鏈條
應用
頂部材質
型號表示
超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數
金屬頂板鏈，塑料頂板鏈
干燥或潤滑條件下，理想的低/中速應用。
UHMWPE/自潤滑/充油聚酰胺
如上表所示
SUPREME-L
超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能
金屬頂板鏈，塑料頂板鏈
適用于干燥或減少潤滑條件下的中/高速的應用。
用"B82D"替換"B82"
SUPREME-S
特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。
塑料頂板鏈
適用于干燥條件下的高速應用。
用"B82P"替換"B82"
SUPREME-A標準材質
|
B82 |
|
KG1 |
|
C |
/ |
1F00 |
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）轉彎軌道系列
（2）軌道數目
（3）型號
（4）規格
