滑道痕跡：直線導軌
產品種類：靜壓導軌
產品材質：750UPE
配用槽鋼：C型槽鋼
高耐磨、耐溫、精密、穩固、無聲、環保等高精度的鏈條導向。
采用超高分子聚乙烯材質，產品經濟環保無污染。
使用溫度范圍-200℃～80℃。
具有減震作用，且在潮濕環境下不易受潮。
槽鋼材質：304、鋁合金、鍍鋅鋼
優點：導軌安裝拆卸簡易，如導軌有勞損，更換方便快捷；
高導向精度，只需用螺絲緊固鋼槽，可確保導軌不會變形；
如工作溫度改變，導軌可有足夠空間擴張或收縮。
鏈條導軌被廣泛地應用在包裝機械、輸送設備、印刷設備等。

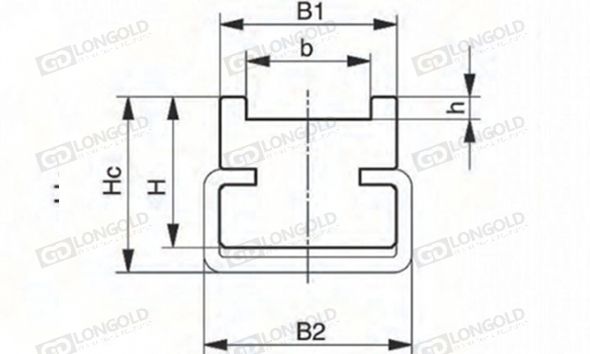

點擊圖片放大
|
導軌型號 |
配用鏈條型號 |
C-型槽鋼 |
B |
Hc |
L |
d1 |
d2 |
g |
h1 |
h2 |
h3 |
PDF圖紙 |
DXF圖紙 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||
|
LD16B-1-S-CTU16H |
16B-1 |
C16H |
45 |
40 |
62 |
16.4 |
10.0 |
24.0 |
16.0 |
25.7 |
27.7 |
||
|
LD20B-1-S-CTU16H |
20B-1 |
C16H |
45 |
40 |
62 |
20.0 |
11.0 |
28.0 |
18.0 |
29.5 |
31.7 |
||
|
LD80-1-S-CTU16H |
80-1 |
C16H |
45 |
40 |
62 |
16.7 |
10.0 |
26.5 |
14.8 |
23.5 |
25.6 |
||
|
LD100-1-S-CTU16H |
100-1 |
C16H |
45 |
40 |
62 |
20.0 |
11.9 |
33.0 |
17.4 |
28.7 |
31.2 |
型號表示例
|
LD |
16B |
- |
1 |
- |
S |
- |
CTU16H |
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈條尺寸
（2）鏈條排數
（3）鏈條導軌
（4）導軌類型
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
1.鏈條導軌是一種靜壓導軌，用于支撐和導向鏈條，減少鏈條磨擦，降低噪音，增強鏈條使用壽命。
2.鏈條導軌、鏈條導向件廣泛應用在產品物料包裝、罐裝和輸送機器、食品包裝機、冶金設備等。
3.鏈條導軌及導向件在印刷機、書本膠裝機、模切機、膠釘聯動線、騎馬釘等產線上都有著很好的運用，是印刷機制造業值得信賴的伙伴。
