滑道痕跡：直線導軌
產品種類：靜壓導軌
產品材質：750UPE
配用槽鋼：C型槽鋼
高耐磨、耐溫、精密、穩固、無聲、環保等高精度的鏈條導向。
采用超高分子聚乙烯材質，產品經濟環保無污染。
使用溫度范圍-200℃～80℃。
具有減震作用，且在潮濕環境下不易受潮。
槽鋼材質：304、鋁合金、鍍鋅鋼
優點：導軌安裝拆卸簡易，如導軌有勞損，更換方便快捷；
高導向精度，只需用螺絲緊固鋼槽，可確保導軌不會變形；
如工作溫度改變，導軌可有足夠空間擴張或收縮。
鏈條導軌被廣泛地應用在包裝機械、輸送設備、印刷設備等。

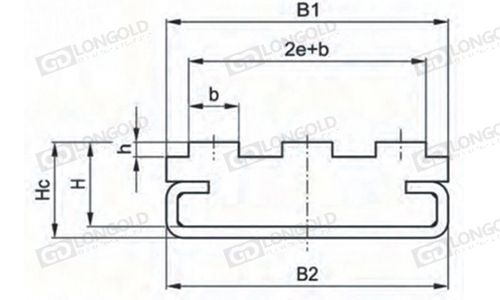

點擊圖片放大
導軌型號
配用鏈條型號
C-型槽鋼
B1
B2
H
Hc
b
h
2e+b
PDF圖紙
DXF圖紙
mm
mm
mm
mm
mm
mm
mm
LD06B-3-S-CT5
06B-3
C5
30.0
28
15
20
5.3
1.5
25.9
LD08B-3-S-CT5
08B-3
C5
34.9
28
15
20
7.1
2.2
34.9
LD10B-3-S-CT4
10B-3
C4
50.0
50
15
17
8.9
2.6
42.1
LD12B-3-S-CT4
12B-3
C4
49.7
50
18
20
10.7
2.4
49.7
LD16B-3-S-CT6
16B-3
C6
79.5
80
20
23
15.7
3.5
79.5
LD20B-3-S-CT6
20B-3
C6
91.0
80
20
22
18.0
4.2
91.0
LD35-3-S-CT5
35-3
C5
30.0
28
15
20
4.2
2.3
24.5
LD40-3-S-CT5
40-3
C5
36.0
28
15
20
7.2
2.4
36.0
LD50-3-S-CT4
50-3
C4
50.0
50
15
17
8.7
2.8
44.9
LD60-3-S-CT4
60-3
C4
57.3
50
18
20
11.7
3.5
57.3
LD80-3-S-CT6
80-3
C6
73.2
80
20
22
14.6
4.7
73.2
LD100-3-S-CT6
100-3
C6
89.2
80
20
22
17.6
6.4
89.2
型號表示例
|
LD |
|
08B |
- |
3 |
- |
S |
- |
CT5 |
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈條尺寸
（2）鏈條排數
（3）鏈條導軌
（4）導軌類型
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
1.鏈條導軌是一種靜壓導軌，用于支撐和導向鏈條，減少鏈條磨擦，降低噪音，增強鏈條使用壽命。
2.鏈條導軌、鏈條導向件廣泛應用在產品物料包裝、罐裝和輸送機器、食品包裝機、冶金設備等。
3.鏈條導軌及導向件在印刷機、書本膠裝機、模切機、膠釘聯動線、騎馬釘等產線上都有著很好的運用，是印刷機制造業值得信賴的伙伴。
