隆德鍍鋅滾子鏈條符合ASME / ANSI、ISO、DIN、JIS等標準。
可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。
對標準滾子鏈條進行鍍鋅處理，具有美麗外觀。鍍鋅鏈條的外觀為青白色。那是鋅鍍層經過鈍化處理后又進行漂白處理的結果。
在-10°C～60°C環境下可使用。如果選擇適合使用溫度的潤滑油，到150°C也可使用。
鏈條兩面都能用，可進行多軸傳動。
方便安裝、替換。
能獲取較大減速比。
能獲得長軸間距（通常4米以下）。通過變更鏈節數，對軸間距自由度較高是一大特點。
可使用A系列標準滾子鏈輪。
可對鏈輪的齒部根據實際需要進行淬火硬化處理。
可在有輕微腐蝕的場合中使用，例如室外，經常暴露在濕潤的空氣中的場合等。
鍍鋅鏈條不能用于有較高濃度化學腐蝕氣體或者液體的場合中。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |

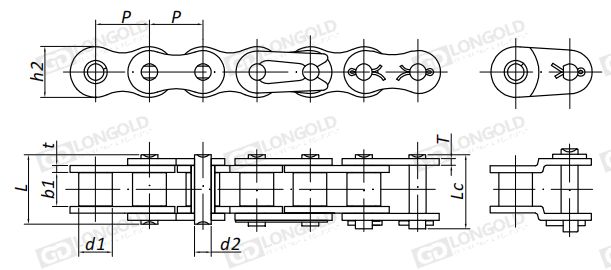

點擊圖片放大
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
||||
|
max |
min |
max |
max |
max |
max |
max |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
*LD25-DR-1 |
6.35 |
3.3 |
3.18 |
2.31 |
7.9 |
8.4 |
6.00 |
0.80 |
|||
|
*LD35-DR-1 |
9.53 |
5.08 |
4.77 |
3.58 |
12.4 |
13.17 |
9.00 |
1.3 |
|||
|
LD41-DR-1 |
12.70 |
7.77 |
6.25 |
3.58 |
13.75 |
15.00 |
9.91 |
1.3 |
|||
|
LD40-DR-1 |
12.70 |
7.95 |
7.85 |
3.96 |
16.60 |
17.80 |
12.00 |
1.50 |
|||
|
LD50-DR-1 |
15.875 |
10.16 |
9.40 |
5.08 |
20.70 |
22.20 |
15.09 |
2.03 |
|||
|
LD60-DR-1 |
19.05 |
11.91 |
12.57 |
5.94 |
25.90 |
27.70 |
18.00 |
2.42 |
|||
|
LD80-DR-1 |
25.40 |
15.88 |
15.75 |
7.92 |
32.70 |
35.00 |
24.00 |
3.25 |
|||
|
LD100-DR-1 |
31.75 |
19.05 |
18.90 |
9.53 |
40.40 |
44.70 |
30.00 |
4.00 |
|||
|
LD120-DR-1 |
38.10 |
22.23 |
25.22 |
11.10 |
50.30 |
54.30 |
35.70 |
4.80 |
|||
|
LD140-DR-1 |
44.45 |
25.40 |
25.22 |
12.70 |
54.40 |
59.00 |
41.00 |
5.60 |
|||
|
LD160-DR-1 |
50.8 |
28.58 |
31.55 |
14.27 |
64.80 |
69.60 |
47.80 |
6.40 |
|||
注：帶“*”表示鏈條為套筒鏈，表中滾子直徑d1為套筒直徑。
圖中表示單排鍍達克羅滾子鏈條，如需定制排數，請聯系我司。
型號表示例
| LD | 40 | - | DR | - | 1 |
| （1） | （2） | （3） |
（1）鏈條編號
（2）鍍鎳克羅鏈條
（3）排數
訂購方法
| 標準包裝訂購 |
| 標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
| 按所需長度訂購 |
| 可把鏈條編制成您指定的長度交貨。 |
| 請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
|
JL 連接鏈節 |
OL 過渡鏈節 |
||
|
LD25-DR-1 LD35-DR-1 LD41-DR-1 LD40-DR-1 LD50-DR-1 LD60-DR-1 LD80-DR-1 |
LD100-DR-1 LD120-DR-1 LD140-DR-1 LD160-DR-1 |
LD35-DR-1 LD41-DR-1 LD40-DR-1 LD50-DR-1 LD60-DR-1 LD80-DR-1
|
LD100-DR-1 LD120-DR-1 LD140-DR-1 LD160-DR-1
|
連接鏈節：
LD80-DR-1~LD160-DR-1的連接鏈節為開口銷型(2面鉚)。
LD100-DR-1和LD120-DR-1的本體部連接鏈節都為開口銷型。
過渡鏈節：
LD25-DR-1的過渡鏈節為2節距過渡鏈節。
