隆德鍍鎳滾子鏈條符合ASME / ANSI、ISO、DIN、JIS等標準。
可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。
對標準滾子鏈條進行鍍鎳處理，具有美麗外觀。
在-10°C～60°C環境下可使用。如果選擇適合使用溫度的潤滑油，到150°C也可使用。
鏈條兩面都能用，可進行多軸傳動。
方便安裝、替換。
能獲取較大減速比。
能獲得長軸間距（通常4米以下）。通過變更鏈節數，對軸間距自由度較高是一大特點。
可使用B系列標準滾子鏈輪。
可對鏈輪的齒部根據實際需要進行淬火硬化處理。
可在有輕微腐蝕的場合中使用，例如室外，經常暴露在濕潤的空氣中的場合等。
應避免食物接觸鏈條。食品工業建議使用不銹鋼鏈條。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |

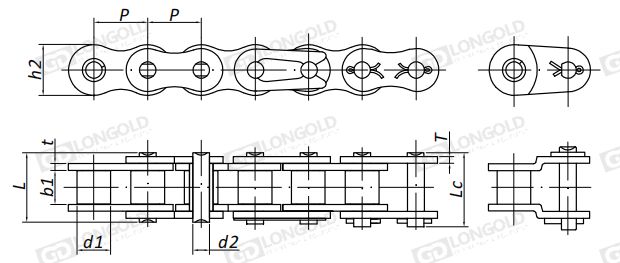

點擊圖片放大
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
||||
|
max |
min |
max |
max |
max |
max |
max |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
LD04B-NP-1 |
6.00 |
4.00 |
2.80 |
1.85 |
6.80 |
7.80 |
5.00 |
0.60 |
|||
|
LD05B-NP-1 |
8.00 |
5.00 |
3.00 |
2.31 |
8.20 |
8.90 |
7.10 |
0.80 |
|||
|
#LD06B-NP-1 |
9.525 |
6.35 |
5.72 |
3.28 |
13.15 |
14.10 |
8.20 |
1.30 |
|||
|
LD08B-NP-1 |
12.70 |
8.51 |
7.75 |
4.45 |
16.70 |
18.20 |
11.80 |
1.60 |
|||
|
LD10B-NP-1 |
15.875 |
10.10 |
9.65 |
5.08 |
19.50 |
20.90 |
14.70 |
1.70 |
|||
|
LD12B-NP-1 |
19.05 |
12.07 |
11.68 |
5.72 |
22.50 |
24.20 |
16.00 |
1.85 |
|||
|
LD16B-NP-1 |
25.40 |
15.88 |
17.02 |
8.28 |
36.10 |
37.40 |
21.00 |
4.15/3.1 |
|||
|
LD20B-NP-1 |
31.75 |
19.05 |
19.56 |
10.19 |
41.30 |
45.00 |
26.40 |
4.5/3.5 |
|||
|
LD24B-NP-1 |
38.10 |
25.40 |
25.40 |
14.63 |
53.40 |
57.80 |
33.20 |
6.0/4.8 |
|||
|
LD28B-NP-1 |
44.45 |
27.94 |
30.99 |
15.90 |
65.10 |
69.50 |
36.70 |
7.5/6.0 |
|||
|
LD32B-NP-1 |
50.80 |
29.21 |
30.99 |
17.81 |
66.00 |
71.00 |
42.00 |
7.0/6.0 |
|||
注：
帶“*”表示鏈條為套筒鏈，表中滾子直徑d1為套筒直徑；帶“#” 表示鏈條為直板鏈。
圖中表示單排鍍鎳滾子鏈條，如需定制排數，請聯系我司。
型號表示例
|
LD |
40 |
- |
NP |
- |
1 |
|
|
（1） |
|
（2） |
|
（3） |
（1）鏈條編號
（2）鍍鎳鏈條
（3）排數
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
|
JL 連接鏈節 |
OL 過渡鏈節 |
||
|
LD04B-NP-1 LD05B-NP-1 LD06B-NP-1 LD08B-NP-1 LD10B-NP-1 LD12B-NP-1 |
LD16B-NP-1 LD20B-NP-1 LD24B-NP-1 LD28B-NP-1 LD32B-NP-1 |
LD04B-NP-1 LD05B-NP-1 LD06B-NP-1 LD08B-NP-1 LD10B-NP-1 LD12B-NP-1 |
LD16B-NP-1 LD20B-NP-1 LD24B-NP-1 LD28B-NP-1 LD32B-NP-1
|
