隆德開口銷滾子鏈條符合ASME / ANSI標準。
可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。
由于采用了開口銷結構，鏈條每節都可以方便拆卸更換，但其穩定性弱于鉚合型。
鏈條兩面都能用，可進行多軸傳動。
方便安裝、替換。
能獲取較大減速比。
能獲得長軸間距（通常4米以下）。通過變更鏈節數，對軸間距自由度較高是一大特點。
可使用A系列標準滾子鏈輪。
可對鏈輪的齒部根據實際需要進行淬火硬化處理。
節距越大，鏈的各部分尺寸和重量也越大，承載能力越高，鏈輪尺寸和重量也隨之增大。因此，設計時在保證承截能力的前提下，應盡量采用較小的節距。
載荷較大時可選用雙排鏈或者多排鏈，但排數一般不超過三排或四排，以免由于制造和安裝誤差的影響使各排鏈受載不均。
連接鏈節采用了開口銷的形式，大大增加了使用的便捷性，但是其穩定性弱于鉚接型，在選用鏈條時，要注意該項。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
|

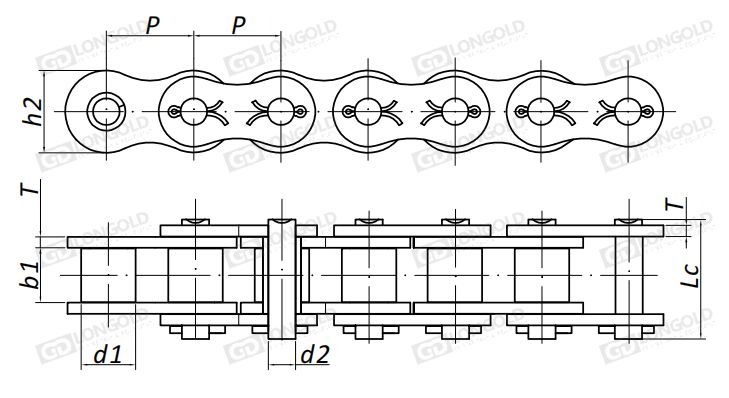

隆德鏈號 |
ANSI鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
P |
d1 |
b1 |
d2 |
Lc |
h2 |
T |
|||||
|
max |
min |
max |
max |
max |
max |
||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||
|
LD50-CP-1 |
50 |
15.875 |
10.16 |
9.40 |
5.08 |
23.3 |
15.09 |
2.03 |
|||
|
LD60-CP-1 |
60 |
19.05 |
11.91 |
12.57 |
5.94 |
28.3 |
18.00 |
2.42 |
|||
|
LD80-CP-1 |
80 |
25.40 |
15.88 |
15.75 |
7.92 |
36.5 |
24.00 |
3.25 |
|||
|
LD100-CP-1 |
100 |
31.75 |
19.05 |
18.90 |
9.53 |
44.7 |
30.00 |
4.00 |
|||
|
LD120-CP-1 |
120 |
38.10 |
22.23 |
25.22 |
11.10 |
54.3 |
35.70 |
4.80 |
|||
|
LD140-CP-1 |
140 |
44.45 |
25.40 |
25.22 |
12.70 |
59.0 |
41.00 |
5.60 |
|||
|
LD160-CP-1 |
160 |
50.80 |
28.58 |
31.55 |
14.27 |
69.6 |
47.80 |
6.40 |
|||
|
LD180-CP-1 |
180 |
57.15 |
35.71 |
35.48 |
17.46 |
78.6 |
53.60 |
7.20 |
|||
|
LD200-CP-1 |
200 |
63.50 |
39.68 |
37.85 |
19.85 |
87.2 |
60.00 |
8.00 |
|||
|
LD240-CP-1 |
240 |
76.20 |
47.63 |
47.35 |
23.81 |
103.0 |
72.39 |
9.50 |
型號表示例
|
LD |
50 |
- |
CP |
- |
1 |
|
|
（1） |
|
（2） |
|
（3） |
（1）鏈條編號
（2）開口銷鏈條
（3）排數
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
1、用手或鉗子將開口銷插入圓柱銷內，不能用榔頭將開口銷打進去。
2、用螺絲刀將開口銷掰開。
3、掰開開口銷的角度，原則上為60°。若與工件相碰時，可將開口銷卷起來。
4、開口銷在打開時，注意使分開的部分平直、對稱。不允許長短不齊帶R形和上空檔。
5、固定帶槽螺母時，開口銷的打開角度原則上是60°，適當擰卷幾圈。但與周圍有妨礙或絕緣距離不夠時要將開口銷卷起來。
