隆德雙節距精密滾子傳動鏈符合ASME / ANSI、ISO、JIS等標準。
由短節距精密滾子鏈派生而來，節距是短節距滾子鏈條的兩倍，其它結構形式和零件尺寸與短節距滾子鏈相同。
鏈條可選用的材質為不銹鋼和碳鋼。
鏈條兩面都能用，可進行多軸傳動。
方便安裝、替換。
相同長度時，重量比普通滾子鏈要輕，適用于中低速中心距較大的輕載傳動。
可使用A系列標準滾子鏈輪。
可對鏈輪的齒部根據實際需要進行淬火硬化處理。
雙節距傳動鏈作為長距離的空間連續運輸驅動鏈條，廣泛用于懸掛線和涂裝生產線。
相同長度時，重量比普通滾子鏈要輕，適用于中低速中心距較大的輕載傳動，如輸送裝置等。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |

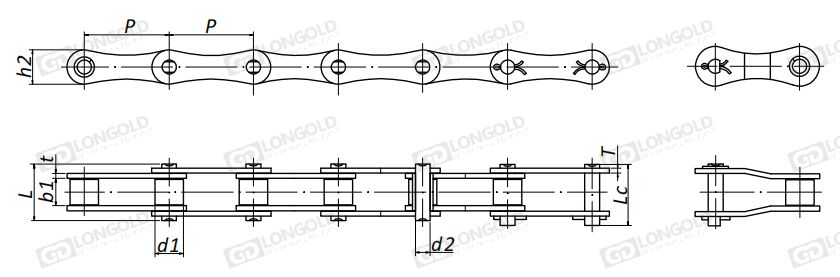

點擊圖片放大
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
||||
|
max |
min |
max |
max |
max |
max |
max |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
LD2040H |
25.40 |
7.95 |
7.85 |
3.96 |
18.8 |
19.9 |
12.0 |
2.03 |
|||
|
LD2050H |
31.75 |
10.16 |
9.40 |
5.08 |
22.1 |
23.8 |
15.0 |
2.42 |
|||
|
LD2060H |
38.10 |
11.91 |
12.57 |
5.94 |
29.2 |
31 |
18.0 |
3.25 |
|||
|
LD2080H |
50.80 |
15.88 |
15.75 |
7.92 |
36.20 |
39.40 |
24.0 |
4.00 |
|||
|
LD2100H |
63.50 |
19.05 |
18.90 |
9.53 |
43.6 |
47.2 |
30.0 |
4.80 |
|||
|
LD2120H |
76.20 |
22.23 |
25.22 |
11.10 |
53.5 |
57.5 |
35.7 |
5.60 |
|||
型號表示例
|
LD |
2040 |
H |
|
|
（1） |
（2） |
（1）鏈條編號
（2）加重型
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
|
JL 連接鏈節 |
|
LD2040H LD2050H LD2060H LD2080H LD2100H LD2120H |
