和標準A系列滾子鏈相比較，在節距相同的情況下，其他尺寸有所差別。
可根據需要組裝成雙排和多排。
當節距增大時，鏈條中各零件的尺寸相應也增大，可傳遞的功率也隨之增大。
與帶傳動相比，沒有彈性滑動，能保持準確的平均傳動比，傳動效率較高。
鏈條不需要大的張緊力，所以軸與軸承所受載荷較小。
不會打滑，傳動可靠，過載能力強，能在低速重載下較好工作。
鏈輪是特殊定制的，請咨詢隆德技術人員。
如果對鏈條無法充分加油，推薦使用齒尖硬化處理規格的鏈輪。
鏈傳動廣泛應用于農業、采礦、冶金、石油化工和起重運輸等各行業的各種機械中。
鏈傳動所能傳遞的功率可達3600kW，常用于功率100kW以下。
鏈速可達30~40m/s，常用鏈速在15m/s以下，傳動比最大可達15，一般小于6，以.2~2.5為宜。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
|

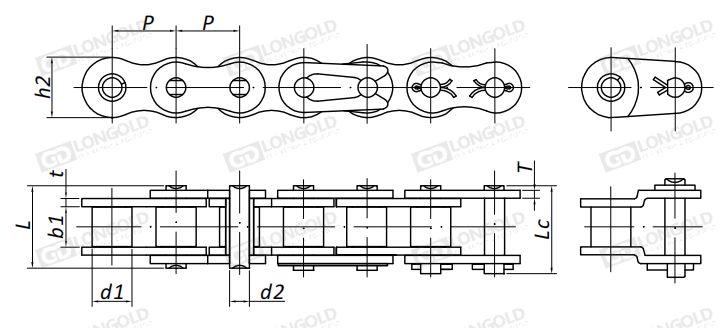

隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
||||
|
max |
min |
max |
max |
max |
max |
max |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
*LD35-F40-1 |
9.525 |
5.08 |
9.80 |
3.58 |
17.8 |
18.60 |
9.0 |
1.3 |
|||
|
LD205-1 |
12.70 |
8.51 |
6.40 |
4.45 |
15.2 |
16.30 |
11.8 |
1.6/1.3 |
|||
|
LD423-1 |
12.70 |
8.51 |
6.40 |
4.45 |
15.6 |
17.10 |
12.4 |
1.7 |
|||
|
LD478-1 |
12.70 |
7.80 |
4.80 |
4.00 |
11.6 |
13.65 |
10.46 |
1.25 |
|||
|
LD170GSX-1 |
12.70 |
7.75 |
6.45 |
3.96 |
14.8 |
16.40 |
11.5 |
1.6/1.4 |
|||
|
LD415-F19-1 |
12.70 |
7.77 |
4.76 |
3.60 |
11.0 |
12.40 |
9.7 |
1.0 |
|||
|
LD415H-1 |
12.70 |
7.77 |
4.76 |
3.96 |
13.1 |
14.50 |
12.0 |
1.5 |
|||
|
LD423-F2-1 |
12.70 |
8.51 |
6.40 |
4.45 |
15.6 |
17.10 |
11.8 |
1.6 |
|||
|
LD50-F50-1 |
15.875 |
14.20 |
19.40 |
5.08 |
30.9 |
32.60 |
13.0 |
2.03 |
|||
|
LD515-1 |
19.05 |
12.07 |
13.50 |
5.72 |
28.6 |
31.30 |
16.2 |
3.0 |
|||
|
LD630F1-1 |
19.05 |
11.91 |
9.40 |
5.94 |
26.3 |
- |
18.0 |
3.25 |
|||
|
LD60-F105-1 |
19.05 |
11.91 |
6.35 |
5.94 |
19.5 |
21.20 |
18.0 |
2.42 |
|||
|
LD80-F52-1 |
25.40 |
15.88 |
78.00 |
7.92 |
95.6 |
99.10 |
24.0 |
3.25 |
|||
|
LD80-F62-1 |
25.40 |
15.88 |
47.00 |
7.92 |
64.3 |
67.08 |
24.0 |
3.3 |
|||
|
LD80-F93-1 |
25.40 |
15.88 |
12.70 |
7.92 |
25.0 |
28.50 |
20.5 |
2.0 |
|||
|
LD80-F94-1 |
25.40 |
15.88 |
33.50 |
7.92 |
50.5 |
52.00 |
24.0 |
3.3 |
|||
|
LD100-F22-1 |
31.75 |
19.05 |
18.90 |
9.53 |
- |
44.70 |
30.0 |
4.0 |
|||
|
LD100-F26-1 |
31.75 |
19.05 |
30.80 |
9.53 |
64.0 |
64.00 |
30.0 |
4.0 |
|||
|
LD120-F19-1 |
38.10 |
22.23 |
25.22 |
11.10 |
50.3 |
- |
35.7 |
4.8 |
|||
|
LD160-F2-1 |
50.80 |
32.00 |
31.75 |
17.00 |
64.8 |
69.60 |
48.0 |
6.4 |
|||
|
LD160-F9-1 |
50.80 |
28.58 |
41.55 |
14.27 |
86.0 |
86.00 |
47.8 |
6.4/8.8 |
|||
|
LD160-F33-1 |
50.80 |
28.58 |
89.75 |
14.27 |
123.3 |
128.10 |
47.8 |
6.4 |
|||
|
LD160-F42-1 |
50.80 |
32.00 |
31.75 |
17.00 |
68.0 |
72.80 |
48.0 |
7.2 |
|||
|
LD160-T-1 |
50.80 |
28.58 |
15.88 |
14.27 |
36.2 |
40.80 |
47.8 |
3.25 |
|||
|
LD180-F2-1 |
57.15 |
33.34 |
35.48 |
17.46 |
72.8 |
78.60 |
53.6 |
7.2 |
|||
|
LDC60-F40-1 |
19.05 |
11.91 |
12.57 |
5.94 |
25.9 |
27.70 |
18.0 |
2.4 |
|||
|
LDC80-F112-1 |
25.40 |
18.25 |
15.90 |
9.54 |
45.4 |
- |
24.5 |
6.0 |
|||
|
LDC160-F36-1 |
50.80 |
28.58 |
46.77 |
14.29 |
63.8 |
63.80 |
44.5 |
6.4 |
|||
型號表示例
|
LD |
50 |
- |
F5 |
- |
1 |
|
|
（1） |
|
(2) |
|
(3) |
（1）鏈條編號
（2）鏈條規格
（3）排數
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |

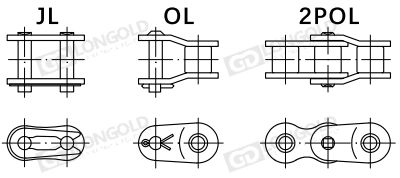

鏈條的長度用鏈節數表示，一般選用偶數鏈節，這樣的鏈條的連接鏈節可選擇JL連接鏈節。一般短節距用開口銷連接鏈節，大節距用卡簧連接鏈節。
當鏈節數為奇數時，應采用OL過渡鏈節，也可根據需要選用兩節距過渡鏈節。
