和標準B系列滾子鏈相比較，在節距相同的情況下，其他尺寸有所差別。
可根據需要組裝成雙排和多排。
當節距增大時，鏈條中各零件的尺寸相應也增大，可傳遞的功率也隨之增大。
與帶傳動相比，沒有彈性滑動，能保持準確的平均傳動比，傳動效率較高。
鏈條不需要大的張緊力，所以軸與軸承所受載荷較小。
不會打滑，傳動可靠，過載能力強，能在低速重載下較好工作。
鏈輪是特殊定制的，請咨詢隆德技術人員。
如果對鏈條無法充分加油，推薦使用齒尖硬化處理規格的鏈輪。
鏈傳動廣泛應用于農業、采礦、冶金、石油化工和起重運輸等各行業的各種機械中。
鏈傳動所能傳遞的功率可達3600kW，常用于功率100kW以下。
鏈速可達30~40m/s，常用鏈速在15m/s以下，傳動比最大可達15，一般小于6，以.2~2.5為宜。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |

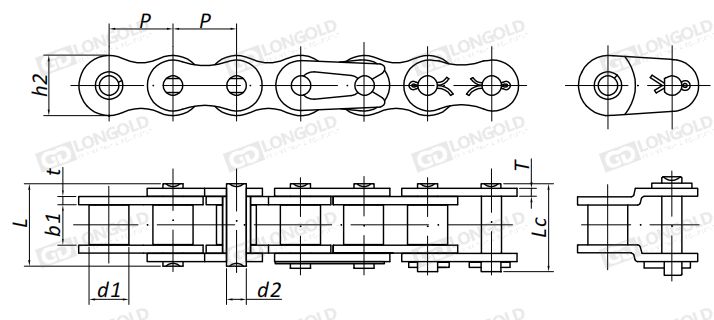

點擊圖片放大
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
||||
|
max |
min |
max |
max |
max |
max |
max |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
LD08B-F-1 |
12.70 |
8.51 |
5.55 |
4.45 |
14.6 |
16.1 |
11.8 |
1.6 |
|||
|
LD415B-1 |
12.70 |
7.75 |
4.88 |
4.09 |
12.9 |
14.4 |
10.3 |
1.3 |
|||
|
LD415B-F1-1 |
12.70 |
7.75 |
4.88 |
4.09 |
11.5 |
13.0 |
10.3 |
1.0 |
|||
|
LD415B-F3-1 |
12.70 |
7.75 |
4.80 |
4.09 |
11.6 |
13.7 |
10.3 |
1.2 |
|||
|
LD415B-F5-1 |
12.70 |
7.75 |
5.10 |
4.09 |
14.4 |
16.0 |
9.9 |
1.8/1.6 |
|||
|
LD415B-F7-1 |
12.70 |
7.75 |
4.88 |
3.58 |
13.8 |
15.0 |
10.3 |
1.3 |
|||
|
LD10B-F19-1 |
15.875 |
10.16 |
6.45 |
5.08 |
16.4 |
18.2 |
14.7 |
1.7 |
|||
|
LD10B-F20-1 |
15.875 |
10.16 |
6.45 |
5.08 |
16.4 |
18.2 |
14.7 |
1.7 |
|||
|
LD10B-F68-1 |
15.875 |
10.16 |
9.65 |
5.08 |
18.5 |
19.9 |
14.7 |
1.7/1.5 |
|||
|
LD10B-F88-1 |
15.875 |
10.16 |
6.48 |
5.08 |
16.4 |
17.8 |
14.7 |
1.7 |
|||
|
LD12B-F12-1 |
19.05 |
12.07 |
11.68 |
5.72 |
25.8 |
27.8 |
20.0 |
2.6 |
|||
|
LD12B-F14-1 |
19.05 |
12.07 |
30.56 |
5.72 |
42.0 |
43.6 |
16.0 |
1.85 |
|||
|
LD12B-F58-1 |
19.05 |
12.7 |
31.40 |
5.72 |
43.5 |
46.2 |
16.0 |
2.03 |
|||
|
LD12B-F99-1 |
19.05 |
12.07 |
11.68 |
5.72 |
22.5 |
- |
16.0 |
1.85 |
|||
|
LD14B-F1-1 |
22.225 |
14.3 |
14.60 |
9.00 |
36.3 |
38.0 |
23.5 |
4.8/4.0 |
|||
|
LD16B-F1-1 |
25.40 |
15.88 |
12.20 |
8.28 |
31.4 |
32.7 |
21.0 |
4.15/3.1 |
|||
|
*LD16B-F1-1 |
25.40 |
11.71 |
17.02 |
8.28 |
36.1 |
39.1 |
21.0 |
3.1 |
|||
|
LD16B-F2-1 |
25.40 |
15.88 |
17.02 |
8.28 |
38.6 |
39.8 |
21.0 |
4.15 |
|||
|
LD16B-F5-1 |
25.40 |
15.88 |
12.70 |
8.28 |
30.8 |
32.1 |
20.0 |
3.5/3.0 |
|||
|
LD16B-F33-1 |
25.40 |
15.88 |
12.70 |
8.28 |
32.2 |
35.1 |
21.0 |
3.1 |
|||
|
LD16B-F92-1 |
25.40 |
15.88 |
17.02 |
8.28 |
36.1 |
39.1 |
21.0 |
4.15/3.1 |
|||
|
LD16B-F137-1 |
25.40 |
16.8 |
17.02 |
8.28 |
36.1 |
37.4 |
21.0 |
4.15/3.1 |
|||
|
LD20B-F14-1 |
31.75 |
19.05 |
19.56 |
10.19 |
45.6 |
49.3 |
26.4 |
5.6/4.5 |
|||
|
LD20B-F19-1 |
31.75 |
30 |
19.56 |
10.19 |
41.3 |
- |
26.4 |
4.5/3.5 |
|||
|
LD20B-F40-1 |
31.75 |
19.05 |
19.56 |
10.19 |
- |
45.0 |
26.4 |
4.5/3.5 |
|||
|
LD20B-F48-1 |
31.75 |
19.05 |
19.56 |
10.05 |
42.1 |
- |
26.4 |
4.5/3.5 |
|||
|
LD20B-F55-1 |
31.75 |
19.05 |
19.56 |
10.19 |
41.3 |
- |
26.4 |
4.5/3.5 |
|||
|
*LD24B-F7-1 |
38.10 |
18.42 |
25.40 |
14.63 |
53.4 |
57.8 |
33.2 |
6.0/4.8 |
|||
|
LD24B-F9-1 |
38.10 |
25.4 |
25.40 |
14.63 |
58.1 |
62.5 |
33.2 |
7.0/6.0 |
|||
|
LD24B-F14-1 |
38.10 |
25.4 |
25.40 |
14.63 |
55.8 |
60.5 |
33.2 |
6.0/4.8 |
|||
|
LD24B-F23-1 |
38.10 |
25.4 |
25.40 |
14.63 |
53.4 |
59.3 |
36.2 |
6.0/5.2 |
|||
|
LD24B-F27-1 |
38.10 |
25.4 |
25.40 |
14.63 |
52.6 |
57.8 |
33.2 |
6.0/4.8 |
|||
|
LD28B-F2-1 |
44.45 |
27.94 |
30.99 |
15.90 |
65.1 |
69.5 |
41.0 |
6.0/7.5 |
|||
|
LD28B-F4-1 |
44.45 |
27.94 |
30.99 |
15.90 |
65.1 |
70.4 |
41.0 |
6.0/7.5 |
|||
|
LD28B-F7-1 |
44.45 |
27.94 |
30.99 |
15.90 |
68.1 |
72.5 |
42.0 |
8.0/7.0 |
|||
|
LD32B-F23-1 |
50.80 |
32 |
30.00 |
16.90 |
66.6 |
73.0 |
49.0 |
7.0 |
|||
|
LD32B-F26-1 |
50.80 |
29.21 |
30.99 |
17.81 |
68.0 |
73.0 |
42.0 |
7.0 |
|||
|
LD32B-F30-1 |
50.80 |
29.21 |
30.99 |
17.81 |
68.0 |
73.0 |
42.0 |
6.3/7.65 |
|||
|
*LD32B-F31-1 |
50.80 |
17.81 |
31.50 |
22.48 |
69.5 |
74.5 |
42.0 |
7.0/7.5 |
|||
|
LD32B-F35-1 |
50.80 |
29.21 |
30.99 |
17.81 |
68.0 |
72.5 |
48.0 |
7.5/6.4 |
|||
|
LD48B-F7-1 |
76.20 |
48.26 |
45.72 |
29.24 |
105.0 |
131.5 |
63.8 |
12.0/10.0 |
|||
|
LD56B-F6-1 |
88.90 |
53.98 |
53.34 |
34.32 |
114.6 |
123.0 |
77.8 |
13.5/12.0 |
|||
|
LDC08B-F77-1 |
12.70 |
8.51 |
21.67 |
4.45 |
31.0 |
32.2 |
11.8 |
1.6 |
|||
|
LDC24B-F6-1 |
38.10 |
25.4 |
22.00 |
12.00 |
40.0 |
43.5 |
35.0 |
3.0 |
|||
|
LDC24B-F18-1 |
38.10 |
25.4 |
25.40 |
14.63 |
53.4 |
57.8 |
33.0 |
6.0/4.8 |
|||
|
LDC24B-F19-1 |
38.10 |
25.4 |
25.40 |
14.63 |
53.4 |
57.8 |
35.8 |
6.0/4.8 |
|||
|
LDC24B-F22-1 |
38.10 |
25.4 |
25.40 |
14.63 |
53.4 |
57.8 |
35.0 |
6.0/4.8 |
|||
|
LDC32B-F24-1 |
50.80 |
29.21 |
30.99 |
17.81 |
- |
71.0 |
45.0 |
6.0/7.0 |
|||
型號表示例
|
LD |
C |
08B |
- |
F77 |
- |
1 |
|
|
（1） |
（2） |
|
（3） |
|
（4） |
（1）直板鏈
（2）鏈條編號
（3）鏈條規格
（4）排數
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |

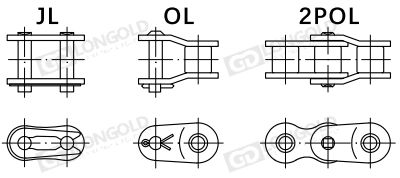

鏈條的長度用鏈節數表示，一般選用偶數鏈節，這樣的鏈條的連接鏈節可選擇JL連接鏈節。一般短節距用開口銷連接鏈節，大節距用卡簧連接鏈節。
當鏈節數為奇數時，應采用OL過渡鏈節，也可根據需要選用兩節距過渡鏈節。
