短節距精密滾子鏈符合ISO、ASME/ANSI、JIS等標準。
主要有A系列短節距精密滾子鏈、B系列短節距精密滾子鏈、重載系列滾子鏈、開口銷滾子鏈等。
從監控單個組件中使用的原材料到測試成品，我們所有的鏈條都經過嚴格的質量控制。
在機械制造、食品制造、包裝等領域有著廣泛的應用，為各類機械、產線等傳遞動力。
節距、滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。
如果該尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。
滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。
當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節，但是因為可能會導致傳動能力、最大客許張力下降，所以請盡可能 設計為偶數鏈節。
一般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。
組裝到本體上時。請在銷子、套筒上涂抹足夠的潤滑油。
間隙配合
裝配軸與孔時，總是使其留有間隙的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的上側。
過盈配合
裝配軸與孔時，總是使其保持緊密狀態的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的下側。
?注意：
卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落，保持鏈條本來的強度的重要零部件。絕對不能忘記安裝。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
|

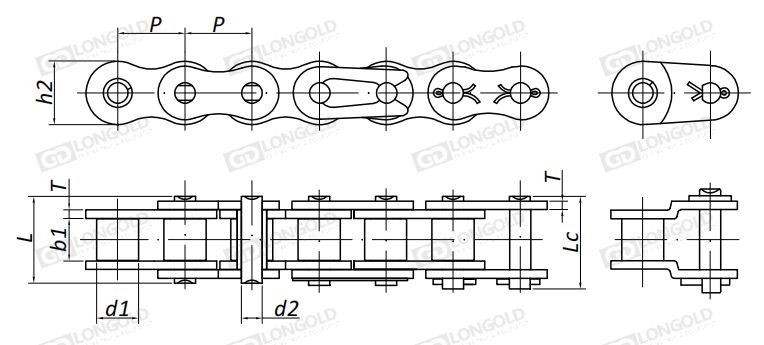

隆德鏈號 |
ANSI鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
T |
|||||
|
max |
min |
max |
max |
max |
max |
max |
||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||
|
LD15-1 |
15 |
4.7625 |
2.48 |
2.38 |
1.62 |
6.10 |
6.90 |
4.30 |
0.60 |
|||
|
*LD25-1 |
*25 |
6.35 |
3.30 |
3.18 |
2.31 |
7.90 |
8.40 |
6.00 |
0.80 |
|||
|
*LD35-1 |
*35 |
9.525 |
5.08 |
4.77 |
3.58 |
12.40 |
13.17 |
9.00 |
1.30 |
|||
|
LD41-1 |
41 |
12.70 |
7.77 |
6.25 |
3.58 |
13.75 |
15.00 |
9.91 |
1.30 |
|||
|
LD40-1 |
40 |
12.70 |
7.95 |
7.85 |
3.96 |
16.60 |
17.80 |
12.00 |
1.50 |
|||
|
LD50-1 |
50 |
15.875 |
10.16 |
9.40 |
5.08 |
20.70 |
22.20 |
15.09 |
2.03 |
|||
|
LD60-1 |
60 |
19.05 |
11.91 |
12.57 |
5.94 |
25.90 |
27.70 |
18.00 |
2.42 |
|||
|
LD80-1 |
80 |
25.40 |
15.88 |
15.75 |
7.92 |
32.70 |
35.00 |
24.00 |
3.25 |
|||
|
LD100-1 |
100 |
31.75 |
19.05 |
18.90 |
9.53 |
40.40 |
44.70 |
30.00 |
4.00 |
|||
|
LD120-1 |
120 |
38.10 |
22.23 |
25.22 |
11.10 |
50.30 |
54.30 |
35.70 |
4.80 |
|||
|
LD140-1 |
140 |
44.45 |
25.40 |
25.22 |
12.70 |
54.40 |
59.00 |
41.00 |
5.60 |
|||
|
LD160-1 |
160 |
50.80 |
28.58 |
31.55 |
14.27 |
64.80 |
69.60 |
47.80 |
6.40 |
|||
|
LD180-1 |
180 |
57.15 |
35.71 |
35.48 |
17.46 |
72.80 |
78.60 |
53.60 |
7.20 |
|||
|
LD200-1 |
200 |
63.50 |
39.68 |
37.85 |
19.85 |
80.30 |
87.20 |
60.00 |
8.00 |
|||
|
LD240-1 |
240 |
76.20 |
47.63 |
47.35 |
23.81 |
95.50 |
103.00 |
72.39 |
9.50 |
|||
注：“*”表示套筒鏈，表中滾子直徑d1為套筒直徑。
型號表示例
|
LD |
80 |
- |
1 |
- |
RP |
|
|
（1） |
|
（2） |
|
（3） |
（1）鏈條編號
（2）排數
（3）銷軸的形式：RP=鏈條本體銷軸型式為鉚合型， CP=鏈條本體銷軸型式為開口銷型
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
|
JL 連接鏈節 |
OL 過渡鏈節 |
2POL 2節距過渡鏈節 |
|||
|
LD15-1 LD25-1 LD35-1 LD41-1 LD40-1 LD50-1 LD60-1 LD80-1 |
LD100-1 LD120-1 LD140-1 LD160-1 LD180-1 LD200-1 LD240-1 |
LD35-1 LD40-1 LD40-1 LD60-1 LD80-1 LD100-1 |
LD120-1 LD140-1 LD160-1 LD180-1 LD200-1 LD240-1 |
LD40-1 LD41-1 LD60-1 LD80-1 LD100-1 LD120-1 |
LD140-1 LD160-1 LD180-1 LD200-1 LD240-1 |
