短節距精密滾子鏈符合ISO、ASME/ANSI、JIS等標準。
主要有A系列短節距精密滾子鏈、B系列短節距精密滾子鏈、重載系列滾子鏈、開口銷滾子鏈等。
從監控單個組件中使用的原材料到測試成品，我們所有的鏈條都經過嚴格的質量控制。
在機械制造、食品制造、包裝等領域有著廣泛的應用，為各類機械、產線等傳遞動力。
節距、滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。
如果該尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。
滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。
當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節，但是因為可能會導致傳動能力、最大客許張力下降，所以請盡可能 設計為偶數鏈節。
一般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。
組裝到本體上時。請在銷子、套筒上涂抹足夠的潤滑油。
間隙配合
裝配軸與孔時，總是使其留有間隙的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的上側。
過盈配合
裝配軸與孔時，總是使其保持緊密狀態的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的下側。
?注意：
卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落，保持鏈條本來的強度的重要零部件。絕對不能忘記安裝。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
|

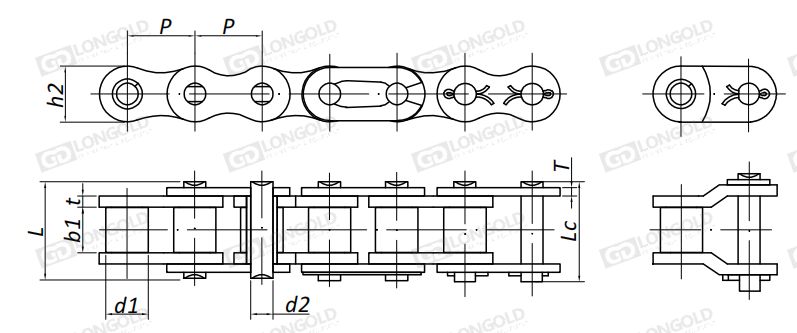

隆德鏈號 |
ISO BS/DIN 鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
其他技術參數 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
|||||
|
max |
min |
max |
min |
max |
max |
max |
||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||
|
LD04B-1 |
04B |
6.00 |
4.00 |
2.80 |
1.85 |
6.8 |
7.8 |
5.00 |
0.60 |
|||
|
LD05B-1 |
05B |
8.00 |
5.00 |
3.00 |
2.31 |
8.2 |
8.9 |
7.10 |
0.80 |
|||
|
*LDC06B-1 |
06B |
9.525 |
6.35 |
5.72 |
3.28 |
13.15 |
14.1 |
8.20 |
1.30 |
|||
|
LD08B-1 |
08B |
12.70 |
8.51 |
7.75 |
4.45 |
16.7 |
18.2 |
11.80 |
1.60 |
|||
|
LD10B-1 |
10B |
15.875 |
10.16 |
9.65 |
5.08 |
19.5 |
20.9 |
14.70 |
1.70 |
|||
|
LD12B-1 |
12B |
19.05 |
12.07 |
11.68 |
5.72 |
22.5 |
24.2 |
16.00 |
1.85 |
|||
|
LD16B-1 |
16B |
25.40 |
15.88 |
17.02 |
8.28 |
36.1 |
37.4 |
21.00 |
4.15/3.1 |
|||
|
LD20B-1 |
20B |
31.75 |
19.05 |
19.56 |
10.19 |
41.3 |
45.0 |
26.40 |
4.5/3.5 |
|||
|
LD24B-1 |
24B |
38.10 |
25.40 |
25.40 |
14.63 |
53.4 |
57.8 |
33.20 |
6.0/4.8 |
|||
|
LD28B-1 |
28B |
44.45 |
27.94 |
30.99 |
15.90 |
65.1 |
69.5 |
36.70 |
7.5/6.0 |
|||
|
LD32B-1 |
32B |
50.80 |
29.21 |
30.99 |
17.81 |
66.0 |
71.0 |
42.00 |
7.0/6.0 |
|||
|
LD40B-1 |
40B |
63.50 |
39.37 |
38.10 |
22.89 |
82.2 |
89.2 |
52.96 |
8.5/8.0 |
|||
|
LD48B-1 |
48B |
76.20 |
48.26 |
45.72 |
29.24 |
99.1 |
107.0 |
63.80 |
12.0/10.0 |
|||
|
LD56B-1 |
56B |
88.90 |
53.98 |
53.34 |
34.32 |
114.6 |
123.0 |
77.80 |
13.5/12.0 |
|||
|
LD64B-1 |
64B |
101.60 |
63.50 |
60.96 |
39.40 |
130.0 |
138.5 |
90.17 |
15.0/13.0 |
|||
|
LD72B-1 |
72B |
114.30 |
72.39 |
68.58 |
44.48 |
147.4 |
156.4 |
103.60 |
17.0/15.0 |
|||
帶“*”表示直鏈板
型號表示例
|
LD |
16B |
- |
1 |
- |
RP |
|
|
（1） |
|
（2） |
|
（3） |
（1）鏈條編號
（2）排數
（3）鏈條環接方式
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
|

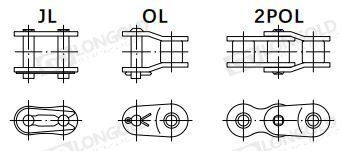

JL連接鏈節 |
OL 過渡鏈節 |
2POL 2節距過渡鏈節 |
|||
|
LD04B-1 LD05B-1 LD06B-1 LD08B-1 LD10B-1 LD12B-1 LD16B-1 LD20B-1
|
LD24B-1 LD28B-1 LD32B-1 LD40B-1 LD48B-1 LD56B-1 LD64B-1 LD72B-1
|
LD04B-1 LD05B-1 LD06B-1 LD08B-1 LD10B-1 LD12B-1 LD16B-1 LD20B-1
|
LD24B-1 LD28B-1 LD32B-1 LD40B-1 LD48B-1
|
LD10B-1 LD12B-1 LD16B-1 LD20B-1 LD24B-1 LD28B-1 LD32B-1 LD40B-1
|
LD48B-1
|
