通過使用特殊加工銷或銷和襯套之間更大的公差來實現鏈條的橫向彎曲能力。
相較標準滾子鏈,加大內外鏈板間的側向背隙。
鏈條可選用的材質為不銹鋼和碳鋼。
可特殊定制附件。
具有較大的靈活性。
鏈條具有橫向彎曲的能力。
抗拉強度較標準滾子鏈低。
可使用A系列標準滾子鏈輪。
可對鏈輪的齒部根據實際需要進行淬火硬化處理
在側彎輥筒輸送機的驅動、曲線輸送機等場合應用廣泛。
滑型式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
隆德鏈號 |
P |
G |
F |
W |
T |
h4 |
d4 |
PDF圖紙 |
DXF圖紙 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
LD40-SB-A1 |
12.70 |
9.50 |
25.40 |
35.2 |
1.50 |
7.9 |
3.4 |
||
LD50-SB-A1 |
15.875 |
12.70 |
31.75 |
46.2 |
2.03 |
10.3 |
5.5 |
||
LD60-SB-A1 |
19.05 |
15.90 |
38.10 |
56.3 |
2.42 |
11.9 |
5.5 |
||
LD08B-SB-A1 |
12.70 |
18.10 |
25.40 |
39.6 |
1.60 |
8.0 |
6.0 |
||
LDC2050-SB-A1 |
31.75 |
23.80 |
31.80 |
44.6 |
2.03 |
11.1 |
5.5 |
型號表示例
LD |
C2050 |
- |
SB | |
|
|
(1) |
|
(2) |
(1)鏈條尺寸
(2)側彎鏈
訂購方法
標準包裝訂購 |
雙倍節距鏈一般按標準包裝(即技術參數中的組件鏈節數)為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。 |
按所需長度訂購 |
可把鏈條編制成您指定的長度交貨。 |
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?;蛘?/span>咨詢隆德技術人員。 |
注意事項
1. 使用溫度:-10℃~60℃
2. 可使用標準滾子鏈輪。

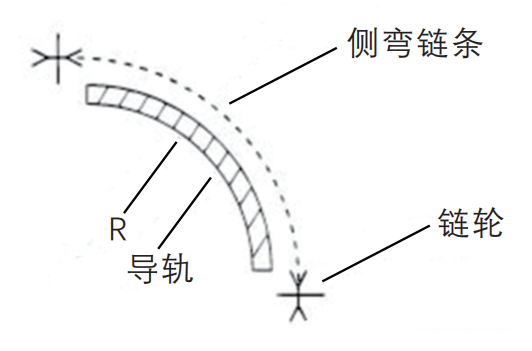

3. 安裝方法:設計導向裝置。與標準滾子鏈條相比,側彎鏈條具有自由度。為了與鏈輪直線咬合,請設計導向裝置。
