板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。
外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。
能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。
堆高機用板式鏈條是保證堆高機正常工作的重要傳動部件，適用于倉庫、物流中心、港口碼頭等貨物搬運頻繁的場所。
在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。
鏈輪的型號根據客戶要求的尺寸和系列來定制。
在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程 、電子行業 以及汽車生產行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

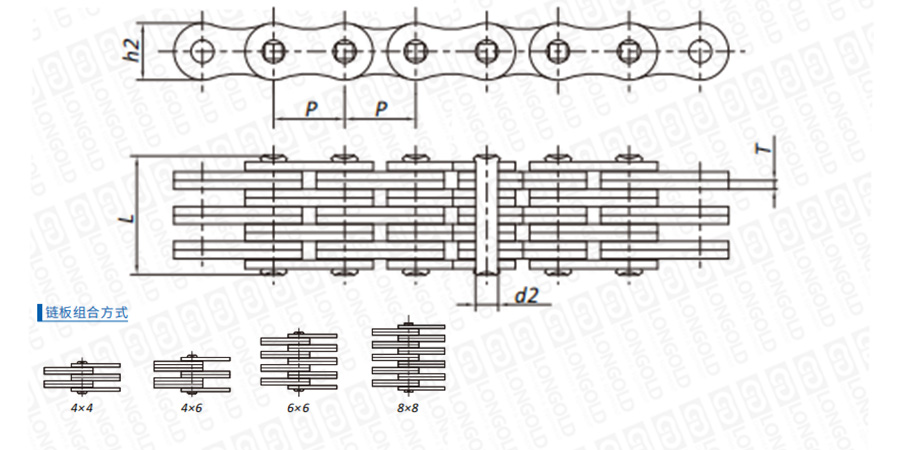

■鏈條結構詳見如上圖
上圖為堆高機用板式鏈條II的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■鏈條尺寸
|
隆德鏈號 |
節距 |
鏈板
組合
|
鏈板高度 |
鏈板厚度 |
銷軸直徑 |
銷軸長度 |
參考重量 |
抗拉強度 |
PDF圖紙 |
DXF圖紙 |
|
P |
h2 max |
T max |
d2 max |
L max |
q |
|||||
|
mm |
mm |
mm |
mm |
mm |
kg/m |
|||||
|
SMLL2466 |
38.10 |
6×6 |
33.40 |
5.00 |
14.63 |
67.40 |
13.00 |
|||
|
SMLL2866 |
44.45 |
6×6 |
36.00 |
6.00 |
15.90 |
80.20 |
16.31 |
|||
|
SMLL3244 |
50.80 |
4×4 |
42.00 |
6.40 |
17.81 |
65.00 |
13.73 |
|||
|
SMLL3266 |
50.80 |
6×6 |
42.00 |
6.40 |
17.81 |
90.80 |
19.94 |
|||
|
SMLL3288 |
50.80 |
8×8 |
42.00 |
6.40 |
17.81 |
117.00 |
26.10 |
|||
|
SMLL4066 |
63.50 |
6×6 |
52.70 |
8.00 |
22.89 |
106.50 |
31.62 |
|||
|
SMLL4088 |
63.50 |
8×8 |
52.70 |
8.00 |
22.89 |
140.00 |
42.10 |
|||
|
SMLL2844F1 |
44.45 |
4×4 |
36.00 |
6.00 |
15.90 |
54.70 |
10.92 |
|||
|
SMLL2866F1 |
44.45 |
6×6 |
36.00 |
6.00 |
15.90 |
80.20 |
16.20 |
|||
|
SMLL3244F2 |
50.80 |
4×4 |
43.10 |
6.00 |
17.76 |
55.00 |
12.62 |
|||
|
SMLL3244F6 |
50.80 |
4×4 |
42.00 |
6.00 |
17.81 |
57.50 |
12.35 |
|||
|
SMLL3266F6 |
50.80 |
6×6 |
42.00 |
6.00 |
17.81 |
81.70 |
18.30 |
|||
|
SMLL3266F1 |
50.80 |
6×6 |
42.00 |
6.40 |
17.81 |
86.00 |
19.53 |
|||
|
SMLL3266F3 |
50.80 |
6×6 |
43.10 |
6.00 |
17.76 |
79.90 |
18.84 |
|||
|
SMLL3288F6 |
50.80 |
8×8 |
42.00 |
6.00 |
17.81 |
106.00 |
24.30 |
|||
|
SMLL3288F2 |
50.80 |
8×8 |
42.00 |
6.40 |
17.81 |
112.00 |
25.91 |
|||
|
SMLL321010F10 |
50.80 |
10×10 |
42.00 |
6.00 |
17.81 |
134.30 |
30.89 |
|||
|
SMLL4088F2 |
63.50 |
8×8 |
52.70 |
8.20 |
22.89 |
140.00 |
42.39 |
|||
|
SMLL4066F5 |
63.50 |
6×6 |
52.70 |
8.00 |
22.89 |
112.70 |
32.59 |
|||
|
SMLL4088F4 |
63.50 |
8×8 |
52.70 |
8.00 |
22.89 |
144.00 |
42.38 |
|
SM |
|
LL |
|
28 |
|
44 |
|
F1 |
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
（5） |
（1）堆高機用板式鏈
（2）鏈條系列
（3）鏈條型號
（4）鏈板組合方式：4×4
（5）鏈條規格
標準包裝訂購
一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
