尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。
板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。
外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。
能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。
非標FL系列板式鏈是一種輕系列板式鏈，適于直線往返傳動結構。
在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。
鏈輪的型號根據客戶要求的尺寸和系列來定制。
在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程 、電子行業 以及汽車生產行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

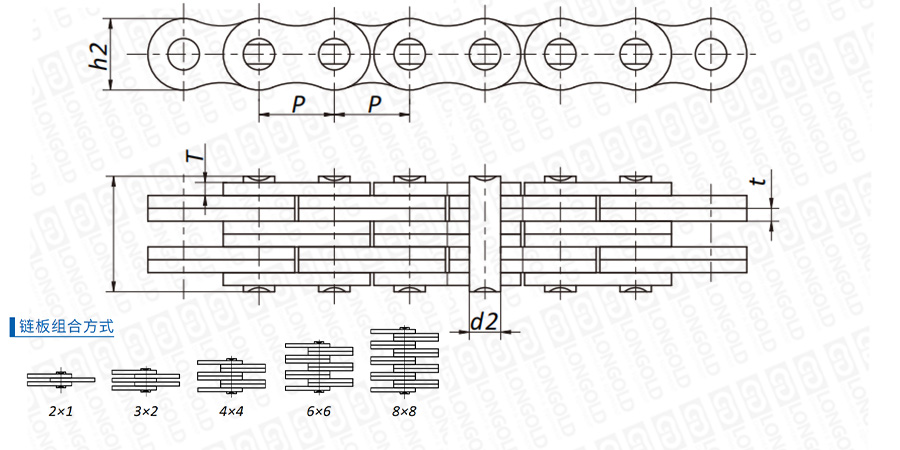

■鏈條結構詳見如上圖
上圖為非標FL系列板式鏈的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■鏈條尺寸
隆德鏈號
節距
鏈板高度
鏈板厚度
銷軸直徑
銷軸長度
參考重量
抗拉強度
PDF圖紙
DXF圖紙
P
h2
max
T
max
d2
max
L
max
q
mm
mm
mm
mm
mm
kg/m
FL5.94-44
5.94
4×4
4.70
0.60
1.85
6.20
0.13
FL5.94-66
5.94
6×6
4.70
0.60
1.85
9.30
0.20
FL5.94-88
5.94
8×8
4.70
0.60
1.85
12.00
0.25
FL8-23
8.00
3×2
6.30
1.00
2.31
6.70
0.18
*FL8-23F1
8.00
3×2
6.30
1.30/1.00
2.31
6.30
0.25
*FL8-23F2
8.00
3×2
7.60
1.30/1.04
3.15
7.80
0.32
*FL8-23F3
8.00
3×2
7.60
1.30/1.04
3.10
8.00
0.33
*FL8-23F4
8.00
3×2
7.60
1.30/1.04
2.31
7.60
0.32
FL8-44
8.00
4×4
6.90
0.73
2.31
7.90
0.25
*FL17-21
17.00
2×1
9.00
1.60
4.00
7.50
0.27
FL20-44
20.00
4×4
16.00
2.42
5.30
22.40
1.83
FL35-44
35.00
△4×4
30.00
4.00
12.00
37.70
5.96
FL90-88F1
90.00
8×8
70.00
6.30
36.00
113.00
41.20
鏈板
組合
|
FL |
|
8 |
- |
23 |
F1 |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）鏈條系列
（2）鏈條型號
（3）鏈板組合方式：2×3
（4）鏈條規格
標準包裝訂購
一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
