與帶附件A系列小型輸送鏈相比，鏈板形狀為直板形，可直接將工件承載于鏈板之上進行輸送。
鏈條列數為1列。
對內、外鏈板都實施了熱處理，略帶耐腐蝕性，同時加強了鏈條整體美觀，給人以高級的感覺。
可使用溫度范圍：-10°C～150°C。
與帶附件A系列小型輸送鏈相比，鏈板形狀為直板形，可直接將工件承載于鏈板之上進行輸送。
全長精度高，適用于較長距離、低速輸送。
無需加裝附件即可直接將工件承載于鏈板上進行輸送，經濟適用。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
可使用標準Ａ系列傳動鏈輪。
鏈輪輪轂部分可根據客戶需求進行定制，請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及醫療行業等都有著廣泛地應用。

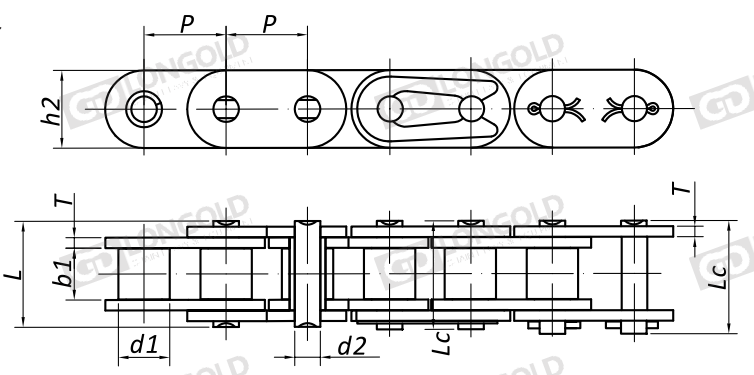

點擊圖片放大
|
隆德鏈號 |
ANSI 鏈號 |
節距 |
滾子 直徑 |
內節 內寬 |
銷軸 直徑 |
銷軸長度 |
鏈板 高度 |
鏈板 厚度 |
單位 鏈節數 |
抗拉 強度 |
平均抗 拉強度 |
參考 重量 |
|
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
T |
Qmin |
Q0 |
q |
|||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kg/m |
kg/m |
|||
|
LDC35-1 |
*C35-1 |
9.525 |
5.08 |
4.77 |
3.58 |
13.3 |
14.3 |
9.00 |
1.30 |
320 |
|||
|
LDC40-1 |
C40-1 |
12.70 |
7.95 |
7.85 |
3.96 |
16.6 |
18.8 |
12.00 |
1.50 |
240 |
|||
|
LDC50-1 |
C50-1 |
15.875 |
10.16 |
9.40 |
5.08 |
20.7 |
23.3 |
15.09 |
2.03 |
192 |
|||
|
LDC60-1 |
C60-1 |
19.05 |
15.88 |
12.57 |
5.94 |
25.9 |
28.3 |
18.00 |
2.42 |
160 |
|||
|
LDC80-1 |
C80-1 |
25.40 |
11.91 |
15.75 |
7.92 |
32.7 |
36.5 |
24.00 |
3.25 |
120 |
|||
|
LDC100-1 |
C100-1 |
31.75 |
15.88 |
18.90 |
9.53 |
40.4 |
44.7 |
30.00 |
4.00 |
96 |
|||
|
LDC120-1 |
C120-1 |
38.10 |
19.05 |
25.22 |
11.10 |
50.3 |
54.3 |
35.70 |
4.80 |
80 |
|||
|
LDC140-1 |
C140-1 |
44.45 |
22.23 |
25.22 |
12.70 |
54.4 |
59.0 |
41.00 |
5.60 |
68 |
|||
|
LDC160-1 |
C160-1 |
50.80 |
25.40 |
31.55 |
14.27 |
64.8 |
69.6 |
47.80 |
6.40 |
60 |
|||
注：
1.連接鏈節的銷軸形式，LDC35-LDC60為卡簧型 ，LDC80以上為開口銷型
2.無過渡鏈節
型號表示例
|
LD |
C40 |
- |
1 |
|
|
|
|
（1） |
|
（2） |
|
|
（1）鏈條編號
（2）排數
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
也有免加油和不銹鋼系列的直板滾子鏈條，詳情請咨詢隆德技術人員。
