與帶附件A系列滾子鏈相比，鏈條節距成倍數（稱為雙倍節距），鏈板形狀為直板形。
鏈條的一側銷軸延長的，且延長銷軸的末端帶有卡簧槽。
滾子的種類有R滾子和S滾子，按照用途可以區分使用。
可使用雙倍節距鏈輪，經久耐用。
適用于較長距離、低速輸送。
使輸送變得更加順暢。
可順暢、靜音地輸送。
可使用雙倍節距型鏈輪，或A系列傳動鏈輪(只有鏈條滾子為S滾子且鏈輪齒數為30齒以上時，才可使用)。
R滾子和S滾子配用鏈輪形式有區別，詳情請咨詢隆德技術人員。
廣泛應用于電子行業、物流輸送、包裝行業、醫療行業以及散物料業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

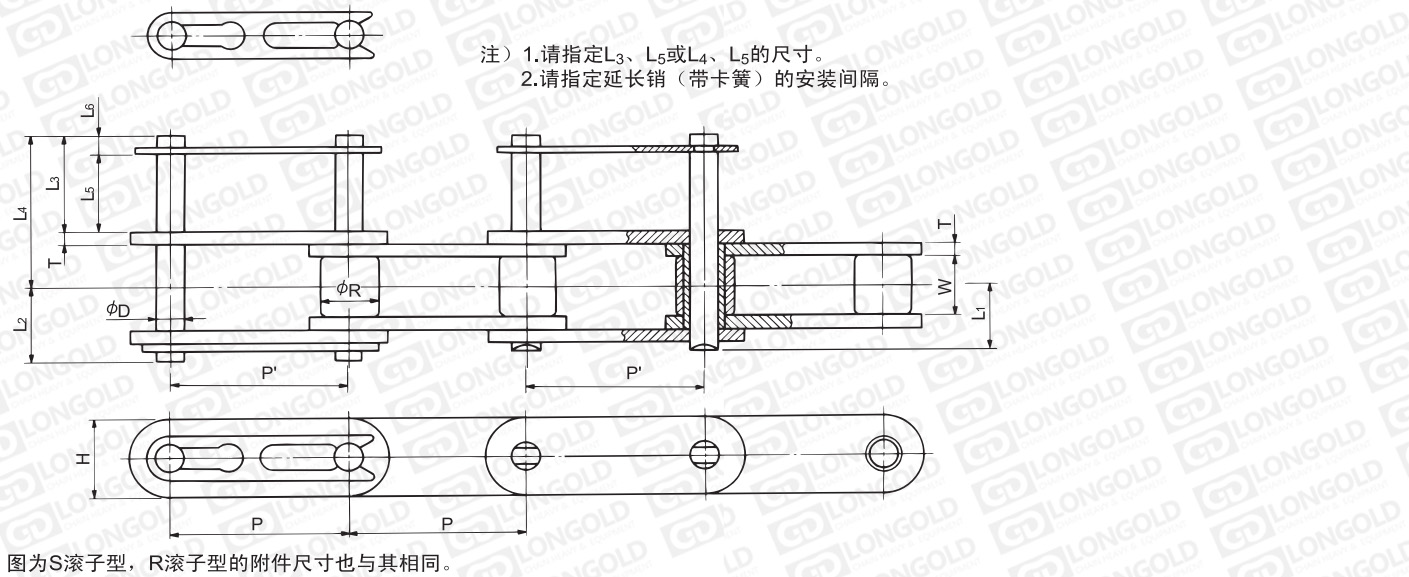

■鏈條本體帶附件結構詳見如上圖
上圖為帶卡簧延長銷雙倍節距鏈結構圖。
上述產品圖片為S滾子每一節帶延長銷的情況。
可根據客戶的需求，定制附件的安裝間隔，詳細請咨詢隆德技術人員。
■附件尺寸表
隆德鏈號
節距
內鏈節
內寬
滾子直徑
R
銷軸
鏈板
PDF圖紙
DXF圖紙
P
W
S滾子
R滾子
直徑D
L1
L2
L6
寬度H
厚度T
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
LDC2040S-EC
LDF2040R-EC
25.40
7.95
7.92
15.88
3.97
8.25
9.95
2.8
12.0
1.5
LDC2050S-EC
LDF2050R-EC
31.75
9.53
10.16
19.05
5.09
10.30
12.00
3.0
15.0
2.0
LDC2060S-EC
LDF2060R-EC
38.10
12.70
11.91
22.23
5.96
14.55
16.55
3.4
17.2
3.2
注：
1.P'與P尺寸不同，請咨詢隆德技術人員。
2.上表中數據為標稱尺寸，實際尺寸可能不同。
型號表示例
|
LD |
C2040 |
S |
- |
EC |
|
|
（1） |
(2) |
|
（3） |
（1）鏈條尺寸
（2）滾子形式：R=大滾子 S=小滾子
（3）EC：帶卡簧延長銷
訂購方法
標準包裝訂購
雙倍節距鏈一般按標準包裝（即技術參數中的組件鏈節數）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
