在銷軸和套筒之間插入鋼制滾針，鏈條的其他部件為鋼制，鏈板做鍍鎳處理的特殊鏈條。
附件的上表面經過研磨，使得相鄰的附件高度偏差更小。
可使用溫度范圍： -10°C～150°C。
適應自動化、省力化和高速化需求，提高生產效率。
運行開始時會有微小的初期磨損伸長(0.02%)，此后將不再發生磨損伸長。
需使用雙節距R滾子專用鏈輪，詳情請咨詢隆德技術人員。
可根據客戶需求定制鏈輪的材質、齒數以及輪轂。
產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、電子設備行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

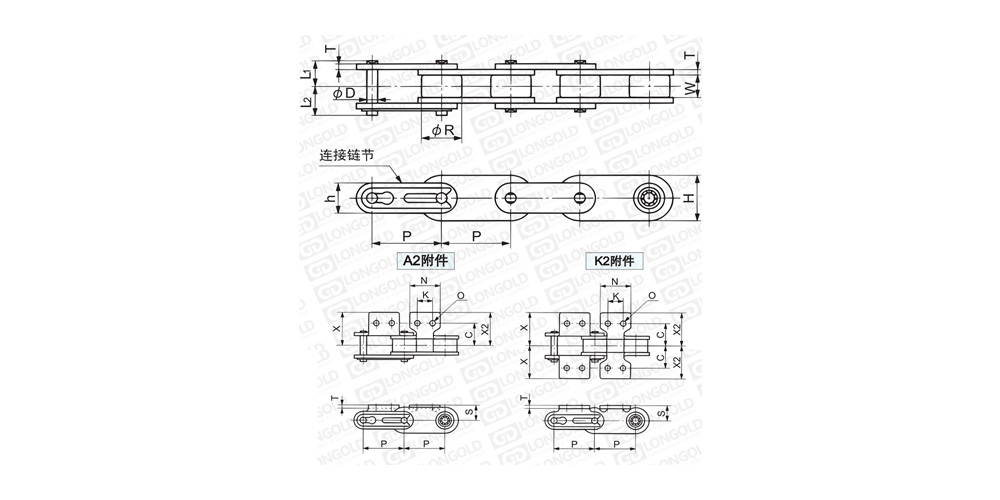

■鏈條本體結構詳見如上圖
上圖為通用型的軸承套筒規格鏈條結構圖以及帶附件結構圖。
帶附件結構圖表示每一節帶附件的情況。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸表
隆德鏈號
節距
滾子
直徑
內鏈節
內寬
鏈板
銷軸
最大容許張力
PDF圖紙
DXF圖紙
P
R
W
厚度 T
寬 h
寬 H
直徑D
L1
L2
mm
mm
mm
mm
mm
mm
mm
mm
mm
LDC2040R-NB
25.40
15.88
7.95
1.5
12.0
17.5
3.97
8.25
9.95
LDC2050R-NB
31.75
19.05
9.53
2.0
15.0
21.0
4.97
10.30
12.00
LDC2060R-NB
38.10
22.23
12.70
3.2
17.2
26.0
5.96
14.55
16.55
LDC2080R-NB
50.80
28.58
15.88
4.0
23.0
35.0
7.94
18.30
20.90
■附件尺寸表
隆德鏈號
S
C
X
X2
N
K
T
O
PDF圖紙
DXF圖紙
mm
mm
mm
mm
mm
mm
mm
mm
LDC2040R-NB
9.1
12.70
19.3
19.3
19.1
9.5
1.5
3.6
LDC2050R-NB
11.1
15.90
24.2
24.2
23.8
11.9
2.0
5.2
LDC2060R-NB
14.7
21.45
31.5
31.5
28.6
14.3
3.2
5.2
LDC2080R-NB
19.1
27.80
40.7
40.7
38.1
19.1
4.0
6.8
注：
1.銷軸型式為鉚釘型。
2.連接鏈節為卡簧型。
型號表示例
|
LD |
C2040 |
|
R |
- |
NB |
- |
1L |
|
K1 |
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
（5） |
（1）鏈條尺寸
（2）滾子形式：R=大滾子 S=小滾子
（3）鏈條形式：NB=通用規格
（4）附件安裝間隔：1L=每一節
（5）附件種類
訂購方法
標準包裝訂購
一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
