與帶附件A系列滾子鏈相比，鏈條節距成倍數（稱為雙倍節距），鏈板形狀為直板形。
針對輸送裝置的長度、輸送方向、使用環境，鏈條輸送裝置的使用范圍非常廣泛。
滾子的種類有R滾子和S滾子，可使用雙倍節距鏈輪。
經久耐用。
全長精度高，適用于較長距離、低速輸送。
滾子種類有R滾子和S滾子，按照用途可區分使用。
高速、順暢、靜音地運行。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
可使用雙倍節距型鏈輪，或A系列傳動鏈輪（只有鏈條為S滾子且鏈輪齒數為30齒以上產品時，才可使用）。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
產品廣泛應用于輸送物料、印刷行業 、醫療設備商業 、電子設備行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

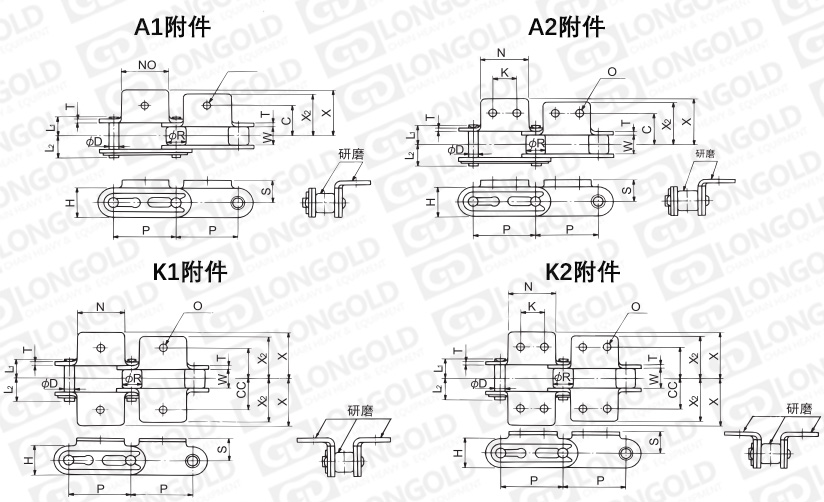

■鏈條本體帶附件結構詳見如上圖
上圖為表面研磨A系列小型輸送鏈帶A1附件結構圖以及帶K1附件結構圖
上圖表示在每鏈節上都安裝有附件的情況。
可根據客戶的需求，定制附件的安裝間隔，詳細請咨詢隆德技術人員。
■附件尺寸表
隆德鏈號
節距
內節
內寬
滾子直徑
R
銷軸
鏈板
附件
PDF圖紙
DXF圖紙
P
W
S滾子
R滾子
直徑D
L1
L2
寬度H
厚度T
C
K
N
O
S
X
X2
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
LDC2040-PG
25.40
7.95
7.90
15.80
3.97
8.25
9.95
12.0
1.5
12.7
9.5
19.1
3.6
8.9
19.3
17.6
LDC2050-PG
31.75
9.53
10.12
18.97
5.09
10.30
12.00
15.0
2.0
15.9
11.9
23.8
5.2
10.9
24.2
22
LDC2060-PG
38.10
12.70
11.88
22.15
5.96
14.55
16.55
17.2
3.2
21.45
14.3
28.6
5.2
14.4
31.5
28.2
LDC2080-PG
50.80
15.88
15.71
28.50
7.94
18.30
20.90
23.0
4.0
27.8
19.1
38.1
6.8
18.8
40.7
36.6
注：
1.無附件，僅針對S滾子的情況。
2.無附件，由于未研磨滾子外徑，所以滾子直徑與上述記載的尺寸不同。
LDC2040S的R=7.92, LDC2050S的R=10.16，LDC2060S的R=11.91，LDC2080S的R=15.88
3.無附件，由于對鏈板的表面進行研磨，所以鏈板的寬度H與上述記載的尺寸不同。
LDC2040S的H=11.9，LDC2050S的H=14.9，LDC2060S的H=17.1，LDC2080S的H=22.7
型號表示例
|
LD |
C2040 |
S |
- |
1L |
A1 |
- |
PG |
|
|
（1） |
（2） |
|
（3） |
（4） |
|
（5） |
（1）鏈條尺寸
（2）滾子形式：S=小滾子 R=大滾子
（3）附件安裝間隔：1L=每一節
（4）A1：附件種類
（5）PG=表面研磨
訂購方法
標準包裝訂購
一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
