鏈輪材質為碳鋼。
鋼制材料鏈輪，具有較高的強度和硬度，能夠承受較大的載荷，適用于各種工業領域中的傳動系統。
相比于其他材料如不銹鋼、合金鋼等，碳鋼的價格相對較低，使得碳鋼鏈輪在成本方面具有一定的優勢。
一體式鏈輪設計使得小巧靈活，便于安裝在狹隘空間。
齒形精確，可以與頂板鏈良好的嚙合，提供動力，以此準確、迅速輸送物品。
有多個不同齒數鏈輪提供選擇，滿足不同的需求。
適用于：843/845/RR845/HFRR845/1843T/EW1843T系列頂板鏈。
可根據客戶需求定制鏈輪的材質和輪轂部分。
在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力等因素，如有需要，請咨詢隆德技術人員。
產品廣泛與鏈條配合使用，為其輸送物料提供動力。
在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。
鏈輪的潤滑方式取決于其配合使用的鏈條。通過鏈條的型號、材質決定潤滑方式。
塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。
點擊圖片放大

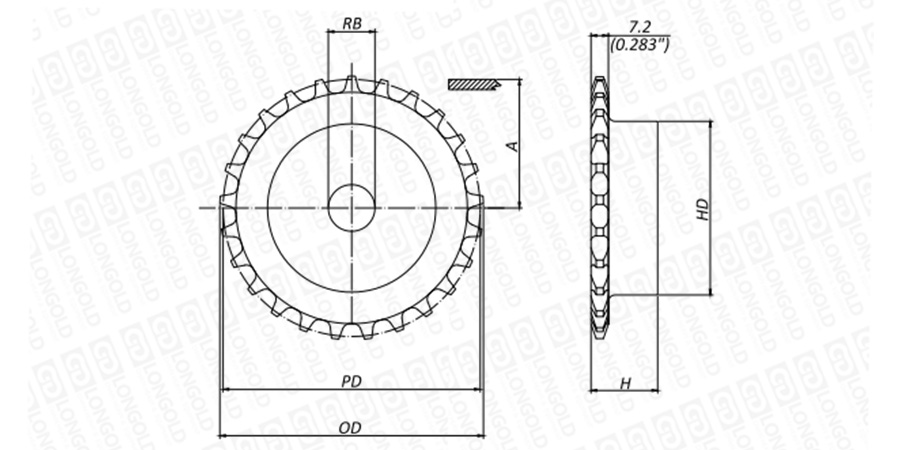

■鏈條本體結構詳見如上圖
上圖為A40系列鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■本體尺寸以及對應參數
鏈輪型號
齒數
分度圓直徑
齒頂圓直徑
墊條定位
輪轂高度
厚度
孔徑
參考重量
PDF圖紙
DXF圖紙
圓 孔 R B
PD
OD
A
HD
H
惰輪
T
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
kg
lbs
CMA02A401310
13*
50.06
1.971
57.40
2.260
30.93
1.218
37.00
1.46
28.00
1.10
10.00
0.39
0.28
0.62
CMA02A401510
15*
61.09
2.405
65.50
2.579
36.45
1.435
45.00
1.76
28.00
1.10
10.00
0.39
0.41
0.90
CMA02A401710
17*
69.11
2.721
73.60
2.898
40.46
1.593
52.00
2.05
28.00
1.10
10.00
0.39
0.54
1.19
CMA02A401912
19
77.16
3.038
81.70
3.217
44.48
1.751
60.00
2.36
28.00
1.10
12.00
0.47
0.70
1.54
CMA02A402112
21
85.22
3.355
89.70
3.531
48.51
1.910
68.00
2.68
28.00
1.10
12.00
0.47
0.89
1.96
CMA02A402312
23
93.27
3.672
98.20
3.866
52.54
2.068
70.00
2.76
28.00
1.10
12.00
0.47
0.98
2.16
CMA02A402512
25
101.33
3.989
105.80
4.165
56.57
2.227
70.00
2.76
28.00
1.10
12.00
0.47
1.06
2.34
CMA02A402715
27
109.40
4.307
114.00
4.488
60.60
2.386
70.00
2.76
30.00
1.18
15.00
0.59
1.17
2.58
CMA02A402915
29
117.46
4.624
122.00
4.803
64.63
2.544
80.00
3.15
30.00
1.18
15.00
0.59
1.47
3.24
CMA02A403116
31
125.54
4.943
130.20
5.126
68.67
2.704
90.00
3.54
30.00
1.18
16.00
0.63
1.79
3.95
CMA02A403316
33
130.66
5.144
138.40
5.449
71.23
2.804
90.00
3.54
30.00
1.18
16.00
0.63
1.88
4.14
注：帶*標記的鏈輪齒數不可用于1843T與EW1843T系列頂板鏈。
|
CMAS02 |
|
A40 |
|
13 |
|
10 |
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）機加工一體式鏈輪
（2）鏈輪系列
（3）齒數
（4）孔徑
