加強設計的鉸鏈確保在最嚴苛應用下的高機械強度。圓弧狀邊緣與無間隙的鉸鏈設計，在產品直行或邊緣過渡時，提供出色的產品處理。
邊緣加固的底滑動面封閉且面積大：由于網帶與墊條間的壓強減小，使得耐磨性更高。最大程度上避免生產線上碎屑的產生。
網帶可與磁性或勾腳型轉彎鏈板793系列并排使用，保證產品在直行與轉彎輸送間的順暢過渡。
在輸送機上將兩端鏈板的端部相互靠近。
將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。
在鏈板下方連接處使用安裝銷。
從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。
將安裝銷墊到被鏈板的鉸鏈下方。
將螺絲刀插入鉸鏈的空隙處。
輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。
重復之前的操作，它將沿著一個橫向的方向被拆分。
確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。
在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。
定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。
高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。
特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。
耐磨加強型聚酰胺具有極佳的耐磨性且無粉末產生。限于干摩擦應用。
點擊圖片放大

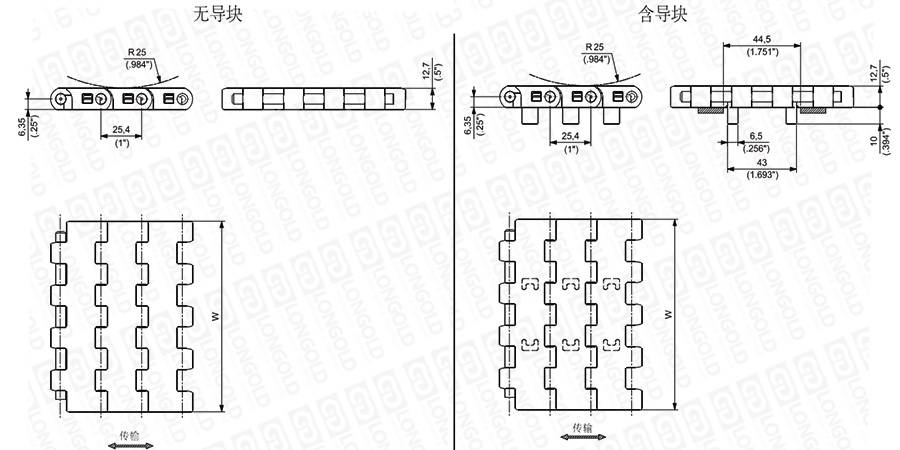

■鏈板結構詳見如上圖
上圖為1"節距重載鏈板 USP系列，圖紙中已標明部分尺寸。
可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。
■鏈板尺寸表
|
材質 |
形式 |
產品描述 |
型號 |
寬度 |
鏈片厚度 |
工作負載 |
重量 |
PDF圖紙 |
DXF圖紙 |
|||||
|
W |
25℃/77°F |
|||||||||||||
|
鏈片 |
銷軸 |
mm |
inch |
mm |
inch |
N |
lbs |
kg/m |
lbs/ft |
|||||
|
高性能均聚聚甲醛 （UP） |
PBT |
無導塊 |
USP UP325 |
LDUSPUPKD/0826 |
82.6 |
3.25 |
12.7 |
0.50 |
2500 |
171 |
12.7 |
0.86 |
||
|
USP UP 450 |
LDUSPUPKG/1143 |
114.3 |
4.50 |
12.7 |
0.50 |
3430 |
235 |
17.3 |
1.16 |
|||||
|
USP UP 750 |
LDUSPUPKL/1905 |
190.5 |
6.00 |
12.7 |
0.50 |
5710 |
391 |
28.3 |
1.90 |
|||||
|
特殊加強型聚甲醛添加凱芙拉 （D2K） |
USP D2K325 |
LDUSPD2KKD/0826 |
82.6 |
3.25 |
12.7 |
0.50 |
2500 |
17 |
12.7 |
0.86 |
||||
|
USP D2K450 |
LDUSPD2KKG/1143 |
114.3 |
4.50 |
12.7 |
0.50 |
3430 |
235 |
17.3 |
1.16 |
|||||
|
USP D2K750 |
LDUSPD2KKL/1905 |
190.5 |
6.00 |
12.7 |
0.50 |
5710 |
391 |
28.3 |
1.90 |
|||||
|
耐磨加強型聚酰胺 （AR） |
USP AR 325 |
LDUSPARKD/0826 |
82.6 |
3.25 |
12.7 |
0.50 |
2500 |
171 |
12.3 |
0.82 |
||||
|
USP AR450 |
LDUSPARKG/1143 |
114.3 |
4.50 |
12.7 |
0.50 |
3430 |
235 |
16.7 |
1.12 |
|||||
|
USP AR750 |
LDUSPARKL/1905 |
190.5 |
6.00 |
12.7 |
0.50 |
5710 |
391 |
27.3 |
1.83 |
|||||
|
高性能均聚聚甲醛 （UP） |
PBT |
含導塊 |
USPG UP 325 |
LDUSPGUPKD/0826 |
82.6 |
3.25 |
12.7 |
0.50 |
2500 |
171 |
12.7 |
0.86 |
||
|
USPG UP 450 |
LDUSPGUPKG/1143 |
114.3 |
4.50 |
12.7 |
0.50 |
3430 |
235 |
17.3 |
1.16 |
|||||
|
USPG UP 750 |
LDUSPGUPKL/1905 |
190.5 |
6.00 |
12.7 |
0.50 |
5710 |
391 |
28.3 |
1.90 |
|||||
|
特殊加強型聚甲醛添加凱芙拉 （D2K） |
USPG D2K325 |
LDUSPGD2KKD/0826 |
82.6 |
3.25 |
12.7 |
0.50 |
2500 |
171 |
12.7 |
0.86 |
||||
|
USPG D2K450 |
LDUSPGD2KKG/1143 |
114.3 |
4.50 |
12.7 |
0.50 |
3430 |
235 |
17.3 |
1.16 |
|||||
|
USPG D2K750 |
LDUSPGD2KKL/1905 |
190.5 |
6.00 |
12.7 |
0.50 |
5710 |
391 |
28.3 |
1.90 |
|||||
|
耐磨加強型聚酰胺 （AR） |
USPG AR 325 |
LDUSPGARKD/0826 |
82.6 |
3.25 |
12.7 |
0.50 |
2500 |
171 |
12.3 |
0.82 |
||||
|
USPG AR 450 |
LDUSPGARKG/1143 |
114.3 |
4.50 |
12.7 |
0.50 |
3430 |
235 |
16.7 |
1.12 |
|||||
|
USPG AR 750 |
LDUSPGARKL/1905 |
190.5 |
6.00 |
12.7 |
0.50 |
5710 |
391 |
27.3 |
1.83 |
|||||
|
LD |
USP |
UPKD |
/0826 |
|
|
（1） |
（2） |
（3） |
（1）系列
（2）無導塊高性能均聚聚甲醛
（3）寬度尺寸：82.6mm
|
鏈板應用（黃色色塊表示適用，無色表示不適用） |
塑料鏈板 |
||||||
|
聚甲醛(UP) |
特殊加強型聚甲醛(D2K) |
FAST |
耐磨加強型(AR) |
聚丙烯(P) |
|||
|
食品飲料灌裝應用 |
易拉罐(2-3片) |
卸垛機 |
|
|
|
|
|
|
差速傳輸 |
|
|
|
|
|
||
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
PET瓶 |
差速傳輸 |
|
|
|
|
|
|
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
玻璃瓶* |
卸垛機 |
|
|
|
|
|
|
|
差速傳輸 |
|
|
|
|
|
||
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
玻璃制造 |
玻璃瓶 |
差速傳輸 |
|
|
|
|
|
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
碼垛機 |
|
|
|
|
|
||
|
特殊應用 |
汽車/機械行業 |
輸送線 |
|
|
|
|
|
|
化工，洗滌劑，制藥與化妝品行業 |
輸送線 |
|
|
|
|
|
|
