弧面底在網帶與端部壓板相互作用時，顯著減少了弦效應。減少高達89%，從平底的1.4mm降至弧面底的0.15mm。
平底設計確保網帶與墊條的持續接觸。與弧面底設計相比，減少接觸時的壓強。
弧面底設計在頭對頭過渡時產品穩定性更佳，平底設計網帶磨損最小。
在輸送機上將兩端鏈板的端部相互靠近。
將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。
在鏈板下方連接處使用安裝銷。
從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。
將安裝銷墊到被鏈板的鉸鏈下方。
將螺絲刀插入鉸鏈的空隙處。
輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。
重復之前的操作，它將沿著一個橫向的方向被拆分。
確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。
在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。
定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。
高性能特殊均聚聚甲醛樹脂，有著較機械強度，適用于有低摩擦系數及含塵環境需求的應用。
具有較好的尺寸穩定性和耐化學性，較高的硬度和剛性，使其在一些需要保持形狀和尺寸精度的場合具有優勢。
點擊圖片放大

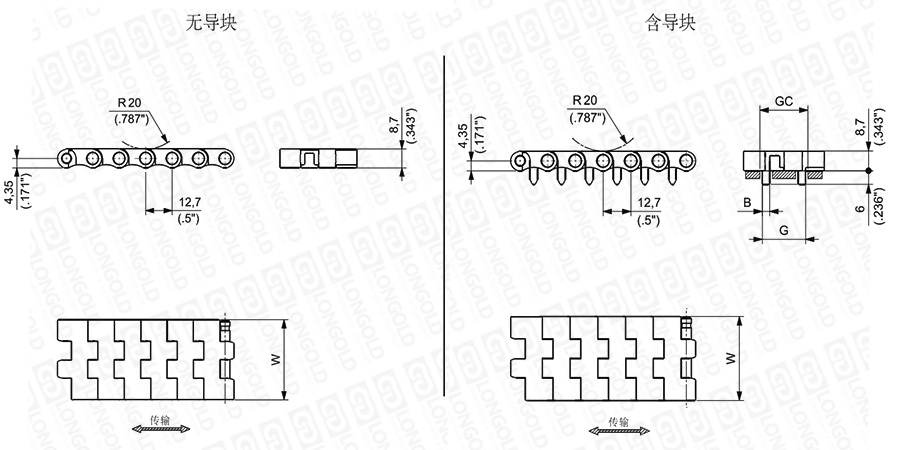

■鏈板結構詳見如上圖
上圖為1/2"節距鏈板 611系列系列，圖紙中已標明部分尺寸。
可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。
■鏈板尺寸表
|
材質 |
形式 |
產品描述 |
型號 |
寬度 |
導塊外寬 |
導塊內寬 |
導塊厚度 |
工作負載 |
重量 |
PDF圖紙 |
DXF圖紙 |
|||||||
|
W |
GC |
G |
B |
25℃/77°F |
||||||||||||||
|
鏈片 |
銷軸 |
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
N |
lbs |
kg/m |
lbs/ft |
|||||
|
高性能均聚聚甲醛(UP) |
PBT |
無導塊 |
LD611A UPK34 |
LD611AUPKAA/034 |
34 |
1.34 |
- |
- |
- |
- |
- |
- |
570 |
128 |
0.32 |
0.22 |
||
|
LD611A UPK37 |
LD611AUPKAD/037 |
37 |
1.46 |
- |
- |
- |
- |
- |
- |
570 |
128 |
0.35 |
0.24 |
|||||
|
LD611A UPK51 |
LD611AUPKB/051 |
51 |
2.00 |
- |
- |
- |
- |
- |
- |
570 |
128 |
0.49 |
0.33 |
|||||
|
LD611A UPK76 |
LD611AUPKDA/076 |
76 |
2.99 |
- |
- |
- |
- |
- |
- |
1067 |
240 |
0.75 |
0.50 |
|||||
|
含導塊 |
LD611AG UPK29 |
LD611AGUPKWB/029 |
29 |
1.14 |
21.8 |
0.86 |
19.8 |
0.79 |
3.4 |
0.134 |
570 |
128 |
0.29 |
0.19 |
||||
|
LD611AG UPK34 |
LD611AGUPKAA/034 |
34 |
1.34 |
21.8 |
0.80 |
19.8 |
0.79 |
3.4 |
0.63 |
570 |
128 |
0.34 |
0.23 |
|||||
|
LD611AG UPK37 |
LD611AGUPKAD/037 |
37 |
1.46 |
21.8 |
0.86 |
19.8 |
0.79 |
3.4 |
0.63 |
570 |
128 |
0.37 |
0.25 |
|||||
|
LD611AG UPK51 |
LD611AGUPKB/051 |
51 |
2.01 |
35.8 |
1.41 |
33.8 |
1.33 |
5.0 |
0.926 |
570 |
128 |
0.52 |
0.35 |
|||||
|
LD611AG UPK76 |
LD611AGUPKDA/076 |
76 |
2.99 |
45.0 |
1.78 |
13.0 |
1.69 |
5.25 |
0.207 |
1067 |
240 |
0.77 |
0.52 |
|||||
|
LD |
611 |
AUPK |
AA |
/034 |
|
|
（1） |
（2） |
（3） |
（4） |
（1）系列
（2）無導塊高性能均聚聚甲醛
（3）型號
（4）寬度尺寸
|
鏈板應用（黃色色塊表示適用，無色表示不適用） |
塑料鏈板 |
||||||
|
聚甲醛(UP) |
特殊加強型聚甲醛(D2K) |
FAST |
耐磨加強型(AR) |
聚丙烯(P) |
|||
|
食品飲料灌裝應用 |
易拉罐(2-3片) |
卸垛機 |
|
|
|
|
|
|
差速傳輸 |
|
|
|
|
|
||
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
PET瓶 |
差速傳輸 |
|
|
|
|
|
|
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
玻璃瓶* |
卸垛機 |
|
|
|
|
|
|
|
差速傳輸 |
|
|
|
|
|
||
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
玻璃制造 |
玻璃瓶 |
差速傳輸 |
|
|
|
|
|
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
碼垛機 |
|
|
|
|
|
||
|
特殊應用 |
汽車/機械行業 |
輸送線 |
|
|
|
|
|
|
化工，洗滌劑，制藥與化妝品行業 |
輸送線 |
|
|
|
|
|
|
