由于堵頭位于模塊下方且減小了鉸鏈間的間隙，使得頂面光滑一致。最大的底部滑動面，確保有限的磨損。
優化設計的堵頭位置，使其可以從網帶底部和邊緣輕松轉動，便于網帶拆裝。
網帶可與磁性或勾腳型鏈板782或783系列并排使用，實現產品在直行與轉彎輸送中的順暢過渡。
在輸送機上將兩端網帶的端部相互靠近。
將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。
在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。
從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。
將安裝銷墊到被拆分網帶的鉸鏈下方。
將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。
輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。
橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。
確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。
在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。
定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。
對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。
高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。
特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。
生物型低摩擦熱塑性塑料與其它塑料鏈板相比，在免潤滑或基本免潤滑條件下可持續提供更低恒定的摩擦系數。
點擊圖片放大

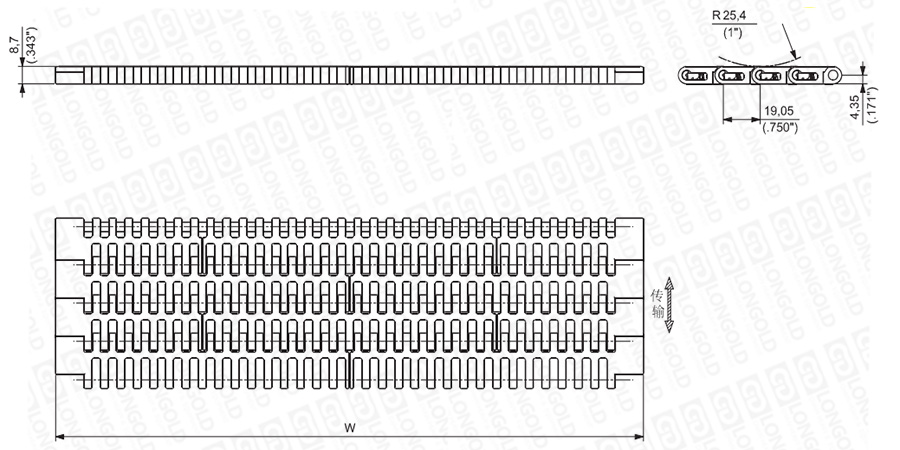

■網帶結構詳見如上圖
上圖為3/4"節距中載網帶與鏈板 7200系列，圖紙中已標明部分尺寸。
可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。
■網帶尺寸表
|
寬度 |
材質模塊 |
銷軸 |
PDF圖紙 |
DXF圖紙 |
|||
|
高性能均聚聚甲醛 (UP) |
特殊加強型聚甲醛（添加凱芙拉） （D2K） |
生物型低摩擦熱塑性塑料 (FAST) |
|||||
|
mm |
inch |
型號 |
型號 |
型號 |
|||
|
228.6 |
9 |
LD7200UP009 |
LD7200D2K009 |
LD7200EF009 |
PBT |
||
|
304.8 |
12 |
LD7200UP012 |
LD7200D2K012 |
LD7200EF012 |
|||
|
381.0 |
15 |
LD7200UP015 |
LD7200D2K015 |
LD7200EF015 |
|||
|
457.2 |
18 |
LD7200UP018 |
LD7200D2K018 |
LD7200EF018 |
|||
|
533.4 |
21 |
LD7200UP021 |
LD7200D2K021 |
LD7200EF021 |
|||
|
609.6 |
24 |
LD7200UP024 |
LD7200D2K024 |
LD7200EF024 |
|||
|
685.8 |
27 |
LD7200UP027 |
LD7200D2K027 |
LD7200EF027 |
|||
|
762.0 |
30 |
LD7200UP030 |
LD7200D2K030 |
LD7200EF030 |
|||
|
838.2 |
33 |
LD7200UP033 |
LD7200D2K033 |
LD7200EF033 |
|||
|
914.4 |
36 |
LD7200UP036 |
LD7200D2K036 |
LD7200EF036 |
|||
|
990.6 |
39 |
LD7200UP039 |
LD7200D2K039 |
LD7200EF039 |
|||
|
1066.8 |
42 |
LD7200UP042 |
LD7200D2K042 |
LD7200EF042 |
|||
|
1143.0 |
45 |
LD7200UP045 |
LD7200D2K045 |
LD7200EF045 |
|||
|
1219.2 |
48 |
LD7200UP048 |
LD7200D2K048 |
LD7200EF048 |
|||
|
1295.4 |
51 |
LD7200UP051 |
LD7200D2K051 |
LD7200EF051 |
|||
|
1371.6 |
54 |
LD7200UP054 |
LD7200D2K054 |
LD7200EF054 |
|||
|
1447.8 |
57 |
LD7200UP057 |
LD7200D2K057 |
LD7200EF057 |
|||
|
1524.0 |
60 |
LD7200UP060 |
LD7200D2K060 |
LD7200EF060 |
|||
1. 網帶寬度：228.6 mm (9")或更寬，以76.2 mm (3")遞增
2. 工作負載：(25℃/77°F):30000 N/m(1480lbs/ft) (UP) (D2K) (FAST)
3. 網帶重量：8.46kg/m2(1.73lbs/ft2) (UP) (D2K) (FAST)
|
LD |
|
7200 |
UP |
|
009 |
|
|
|
（1） |
（2） |
|
（3） |
（1）系列
（2）高性能均聚聚甲醛
（3）寬度尺寸
|
輸送產品 |
食品/飲料/灌裝應用 |
特殊應用 |
|||||||||
|
易拉罐(2-3片) |
PET瓶 |
制藥 洗滌劑 化妝品 容器 |
|||||||||
|
中載3/4"節距 |
鏈板/網帶 |
7200系列 |
卸垛機 |
差速輸送 |
多道輸送 |
堆積平臺 |
包裝機進口 |
包裝產品輸送 |
堆積平臺 |
包裝產品輸送 |
輸送線 |
