注塑分體式鏈輪-1010系列

注塑分體式鏈輪-1010系列是一種在注塑工藝下生產的、采用分體式設計的鏈輪。該系列鏈輪適用于：1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到沖擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

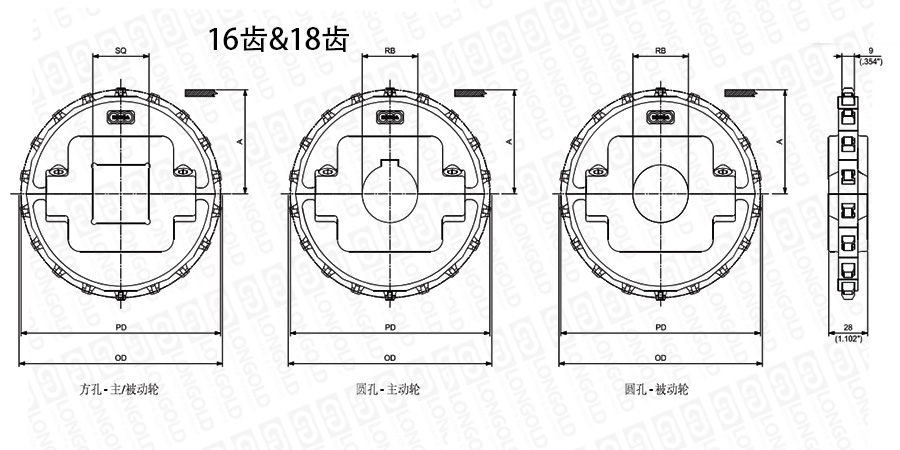

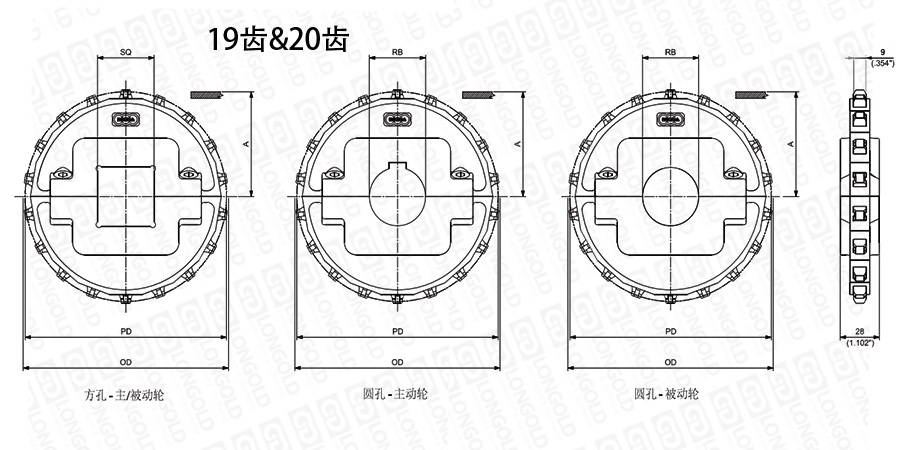

■鏈輪結構詳見如上圖

上圖為注塑分體式鏈輪-1010系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）主/被動輪	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		型號（方孔）主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
16	130.20	5.126	130.10	5.122	60.70	2.390	30	-	-	MPBST10101630	MPBF10101630	0.27	0.59	請咨詢	請咨詢
							35	-	-	MPBST10101635	MPBF10101635	0.26	0.58
							40	-	MPBSQ10101640	MPBST10101640	MPBF10101640	0.25	0.56
							50	-	-	MPBST10101640	MPBF10101640	0.25	0.54
							60	-	MPBSQ10101660	MPBST10101660	MPBF10101660	0.24	0.52
							65	-	MPBSQ10101665	-	-	0.19	0.42
							-	1	-	MPBST101016254	MPBF101016254	0.27	0.61
							-	1 3/16	-	MPBST101016301	MPBF101016301	0.27	0.59
							-	1 1/4	-	MPBST101016317	MPBF101016317	0.27	0.59
							-	1 7/16	-	MPBST101016365	MPBF101016365	0.26	0.57
							-	1 1/2	MPBSQ101016381	MPBST101016381	MPBF101016381	0.26	0.57
18	146.27	5.759	147.20	5.795	68.80	2.709	30	-	-	MPBST10101830	MPBSF10101830	0.32	0.71
							35	-	-	MPBST10101835	MPBSF10101835	0.32	0.70
							40	-	MPBSQ10101840	MPBST10101840	MPBSF10101840	0.31	0.68
							45	-	-	MPBST10101845	MPBSF10101845	0.30	0.66
							50	-	MPBSQ10101850	MPBST10101850	MPBSF10101850	0.29	0.64
							60	-	MPBSQ10101860	MPBST10101860	MPBSF10101860	0.27	0.59
							-	1	-	MPBST101018254	MPBSF101018254	0.33	0.72
							-	1 3/16	-	MPBST101018301	MPBSF101018301	0.32	0.71
							-	1 1/4	-	MPBST101018317	MPBSF101018317	0.32	0.71
							-	1 7/16	-	MPBST101018365	MPBSF101018365	0.31	0.69
							-	1 1/2	MPBSQ101018381	MPBST101018381	MPBSF101018381	0.31	0.69
							-	2	-	MPBST101018508	MPBSF101018508	0.29	0.63
19	154.32	6.076	155.30	6.114	72.80	2.866	30	-	-	MPBST10101930	MPBSF10101930	0.33	0.72
							35	-	-	MPBST10101935	MPBSF10101935	0.32	0.71
							40	-	MPBSQ10101940	MPBST10101940	MPBSF10101940	0.31	0.69
							45	-	-	MPBST10101945	MPBSF10101945	0.30	0.67
							50	-	MPBSQ10101950	MPBST10101950	MPBSF10101950	0..30	0.65
							60	-	MPBSQ10101960	MPBST10101960	MPBSF10101960	0.27	0.61
							-	1	-	MPBST101019254	MPBSF101019254	0.35	0.77
							-	1 3/16	-	MPBST101019301	MPBSF101019301	0.33	0.72
							-	1 1/4	-	MPBST101018317	MPBSF101018317	0.32	0.71
							-	1 7/16	-	MPBST101019365	MPBSF101019365	0.32	0.70
							-	1 1/2	MPBSQ101019381	MPBST101019381	MPBSF101019381	0.32	0.70
								2	-	MPBST101019508	MPBSF101019508	0.28	0.62
							-	2 1/2	MPBSQ101019635	-	-	0.25	0.54
20	162.37	6.393	162.80	6.409	76.80	3.024	30	-	-	MPBST10102030	MPBSF10102030	0.35	0.78
							35	-	-	MPBST10102035	MPBSF10102035	0.35	0.77
							40	-	MPBSQ10102040	MPBST10102040	MPBSF10102040	0.34	0.75
							45	-	-	MPBST10102045	MPBSF10102045	0.32	0.71
							50	-	MPBSQ10102050	MPBST10102050	MPBSF10102050	0..30	0.66
							60	-	MPBSQ10102060	MPBST10102060	MPBSF10102060	0.26	0.58
							-	1	-	MPBST101020254	MPBSF101020254	0.36	0.79
							-	1 3/16	-	MPBST101020301	MPBSF101020301	0.35	0.78
							-	1 1/4	-	MPBST101018317	MPBSF101018317	0.35	0.78
							-	1 7/16	-	MPBST101020365	MPBSF101020365	0.35	0.76
							-	1 1/2	MPBSQ101020381	MPBST101020381	MPBSF101020381	0.34	0.76
								2	-	MPBST101020508	MPBSF101020508	0.32	0.71
							-	2 1/2	MPBSQ101020635	-	-	0.27	0.59

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBST		1010		16		30
（1）		（2）		（3）		（4）

（1）注塑分體式圓孔主動輪

（2）鏈輪系列

（3）齒數：16齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
