采用優質碳素結構鋼進行沖壓成型。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。
進行了表面處理，耐磨性提高，不輕易磨損。
可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

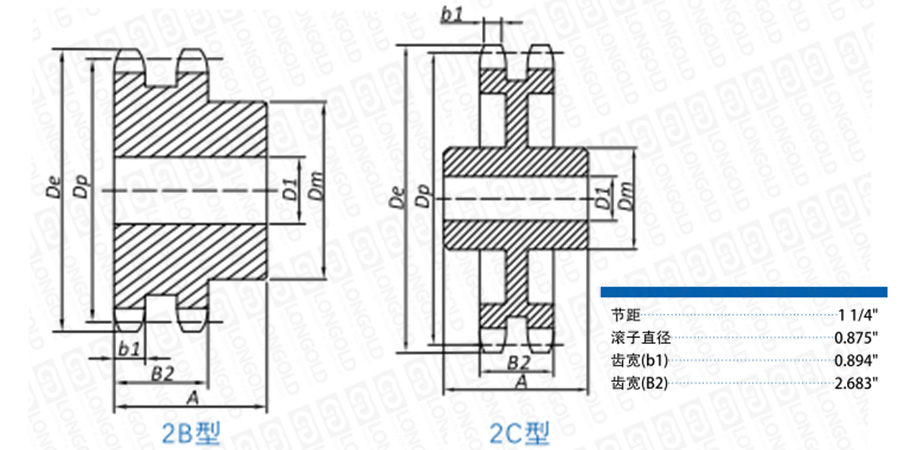

■鏈輪本體結構詳見如上圖
上圖為120-2 工藝孔鏈輪主動輪以及被動輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■2B型鏈輪尺寸表
齒數
軸孔徑D1
輪轂
PDF圖紙
DXF圖紙
De
Dp
Min
Max
直徑Dm
長度A
inch
inch
inch
inch
inch
inch
lbs
11
LD120-2B11T
6.010
5.32
1 1/2
2 3/8
3 5/9
3 3/4
13.60
12
LD120-2B12T
6.500
5.80
1 1/2
2 3/4
4 1/9
3 3/4
17.30
13
LD120-2B13T
6.990
6.27
1 1/2
3
4 1/2
3 3/4
21.10
14
LD120-2B14T
7.470
6.74
1 1/2
3 1/3
5
3 3/4
25.60
15
LD120-2B15T
7.960
7.21
1 1/2
3 1/2
5 1/4
3 3/4
29.90
16
LD120-2B16T
8.440
7.69
1 1/2
3 1/2
5 1/4
3 3/4
33.80
17
LD120-2B17T
8.920
8.16
1 1/2
3 1/2
5 1/4
3 3/4
36.90
18
LD120-2B18T
9.410
8.64
1 1/2
3 1/2
5 1/4
3 3/4
41.90
19
LD120-2B19T
9.890
9.11
1 1/2
3 1/2
5 1/4
3 3/4
46.50
20
LD120-2B20T
10.370
9.59
1 1/2
3 1/2
5 1/2
3 3/4
50.20
21
LD120-2B21T
10.850
10.06
1 1/2
3 1/2
5 1/2
3 3/4
55.60
22
LD120-2B22T
11.330
10.54
1 1/2
3 4/5
5 3/4
4
64.00
23
LD120-2B23T
11.810
11.02
1 1/2
4 1/2
6 1/2
4
75.00
24
LD120-2B24T
12.290
11.49
1 1/2
4 1/2
6 1/2
4
79.00
25
LD120-2B25T
12.770
11.97
1 1/2
4 1/2
6 1/2
4
84.00
26
LD120-2B26T
13.250
12.44
1 1/2
4 1/2
6 1/2
4
90.00
30
LD120-2B30T
15.170
14.35
1 1/2
4 1/2
6 1/2
4
119.00
雙排B型
鏈輪型號
外圓
直徑
節距圓
直徑
參考
重量
■2C型鏈輪尺寸表
齒數
外圓直徑
節距圓直徑
軸孔徑D1
輪轂
參考重量
PDF圖紙
DXF圖紙
De
Dp
Min
Max
直徑Dm
長度A
inch
inch
inch
inch
inch
inch
Lbs
35
LD120-2C35T
17.570
16.73
1 1/2
5 3/8
7 1/2
6
148.00
45
LD120-2C45T
22.350
21.50
1 1/2
5 3/8
7 1/2
6
188.00
60
LD120-2C60T
29.520
28.66
1 1/2
6 3/8
9 1/2
6 1/4
307.00
雙排C型
鏈輪型號
|
LD120 |
- |
2B | 17T |
Q |
|
（1） |
|
（2） |
（3） |
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
