采用優質碳素結構鋼進行沖壓成型。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。
進行了表面處理，耐磨性提高，不輕易磨損。
可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

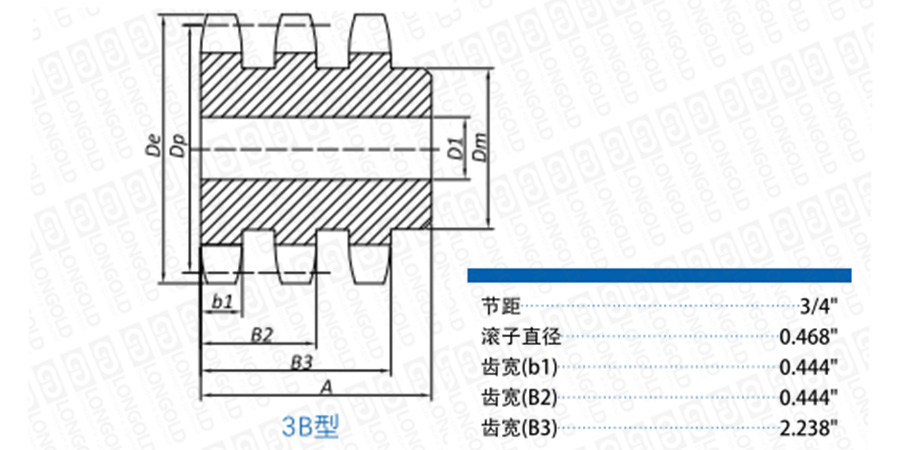

■鏈輪本體結構詳見如上圖
上圖為60-3 工藝孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■3B型鏈輪尺寸表
齒數
外圓直徑
節距圓直徑
軸孔徑D1
輪轂
PDF圖紙
DXF圖紙
De
Dp
Min
Max.
直徑Dm
長度A
inch
inch
inch
inch
inch
inch
lbs
11
LD60-3B11TQ
3.000
2.662
1
1 1/4
1 4/5
3
2.50
12
LD60-3B12TQ
3.250
2.898
1
1 4/9
2 1/8
3
3.30
13
LD60-3B13TQ
3.490
3.134
1
1 1/2
2 1/4
3
3.90
14
LD60-3B14TQ
3.740
3.370
1
1 3/4
2 1/2
3
4.50
15
LD60-3B15TQ
3.980
3.607
1
1 7/8
2 4/5
3
5.40
16
LD60-3B16TQ
4.220
3.844
1
2
3
3
6.50
17
LD60-3B17TQ
4.460
4.082
1
2 1/4
3 1/4
3
7.70
18
LD60-3B18TQ
4.700
4.319
1
2 3/8
3 1/2
3
8.50
19
LD60-3B19TQ
4.950
4.557
1
2 1/2
3 2/3
3
10.00
20
LD60-3B20TQ
5.190
4.794
1
2 1/2
3 3/4
3
11.20
21
LD60-3B21TQ
5.430
5.032
1
2 3/4
4 1/8
3
12.50
22
LD60-3B22TQ
5.670
5.270
1
2 3/4
4 1/4
3
13.20
23
LD60-3B23TQ
5.910
5.508
1
2 3/4
4 1/4
3
14.60
24
LD60-3B24TQ
6.150
5.746
1
2 3/4
4 1/4
3
15.80
25
LD60-3B25TQ
6.390
5.984
1
2 3/4
4 1/4
3
17.00
26
LD60-3B26T
6.630
6.222
1
2 3/4
4 1/4
3
18.60
30
LD60-3B30T
7.590
7.175
1
2 3/4
4 1/4
3
23.20
35
LD60-3B35T
8.780
8.367
1 1/4
3
4 1/2
3 1/4
34.50
36
LD60-3B36T
9.020
8.605
1 1/4
3
4 1/2
3 1/4
37.00
42
LD60-3B42T
10.460
10.036
1 1/4
3 1/4
4 3/4
3 5/8
49.00
45
LD60-3B45T
11.180
10.752
1 1/4
3 1/4
4 3/4
3 5/8
57.00
52
LD60-3B52T
12.850
12.422
1 1/4
3 1/4
4 3/4
3 1/2
73.00
60
LD60-3B60T
14.760
14.330
1 1/4
3 1/4
4 3/4
3 1/2
63.00
68
LD60-3C68T
16.670
16.240
1 1/4
3 1/4
5
3 1/2
73.00
72
LD60-3C72T
17.630
17.194
1 1/4
3 1/4
5
3 1/2
85.00
76
LD60-3C76T
18.580
18.149
1 1/2
3 3/4
5 1/2
3 1/2
82.00
95
LD60-3C95T
23.120
22.684
1 1/2
3 3/4
5 1/2
4
105.00
注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。
三排B型
鏈輪型號
參考
重量
|
LD60 |
- |
3B | 35T |
Q |
|
（1） |
|
（2） |
（3） |
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
