材料通常為碳鋼或不銹鋼，具有較高的機械強度。
表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

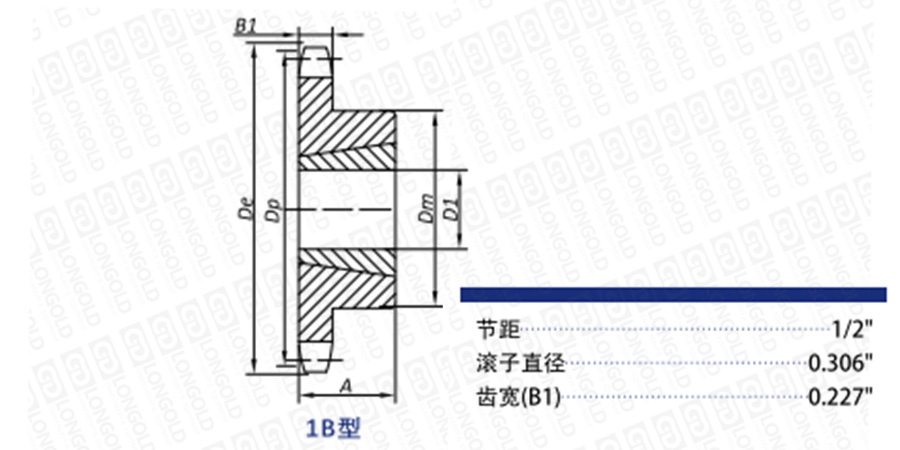

■鏈輪本體結構詳見如上圖
上圖為41-1錐孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數
錐套型號
外圓直徑
節距圓直徑
最大孔徑
輪轂
參考重量
PDF圖紙
DXF圖紙
De
Dp
D1
長度A
直徑Dm
鏈輪
錐套
inch
inch
inch
inch
inch
Lbs
Lbs
14
LD41-1B14T-TB
1008
2.490
2.249
1
7/8
*1 7/8
0.40
0.30
15
LD41-1B15T-TB
1008
2.650
2.405
1
7/8
1 7/8
0.50
0.30
16
LD41-1B16T-TB
1008
2.810
2.503
1
7/8
2
0.60
0.30
17
LD41-1B17T-TB
1210
2.980
2.721
1 1/4
1
*2 3/8
0.70
0.60
18
LD41-1B18T-TB
1210
3.140
2.879
1 1/4
1
2 3/8
0.90
0.60
19
LD41-1B19T-TB
1210
3.300
3.038
1 1/4
1
2 1/2
1.10
0.90
20
LD41-1B20T-TB
1610
3.460
3.196
1 5/8
1
*2 7/8
1.10
0.90
21
LD41-1B21T-TB
1610
3.620
3.355
1 5/8
1
*3
1.20
0.90
22
LD41-1B22T-TB
1610
3.780
3.573
1 5/8
1
3
1.30
0.90
23
LD41-1B23T-TB
1610
3.940
3.672
1 5/8
1
3
1.40
0.90
24
LD41-1B24T-TB
1610
4.100
3.831
1 5/8
1
3 1/4
1.40
0.90
25
LD41-1B25T-TB
1610
4.260
3.989
1 5/8
1
3 1/4
1.50
0.90
26
LD41-1B26T-TB
1610
4.420
4.148
1 5/8
1
3 1/4
1.50
0.90
28
LD41-1B28T-TB
1610
4.740
4.466
1 5/8
1
3 1/4
1.70
0.90
30
LD41-1B30T-TB
1610
5.060
4.783
1 5/8
1
3 1/4
1.80
0.90
32
LD41-1B32T-TB
1610
5.380
5.101
1 5/8
1
3 1/4
1.90
0.90
35
LD41-1B35T-TB
1610
5.860
5.578
1 5/8
1
3 1/4
2.30
0.90
36
LD41-1B36T-TB
1610
6.020
5.737
1 5/8
1
3 1/4
2.40
0.90
40
LD41-1B40T-TB
1610
6.650
6.373
1 5/8
1
3 1/4
2.70
0.90
45
LD41-1B45T-TB
1610
7.450
7.168
1 5/8
1
3 1/4
3.50
0.90
48
LD41-1B48T-TB
1610
7.930
7.645
1 5/8
1
3 1/4
4.10
0.90
54
LD41-1B54T-TB
1610
8.890
8.599
1 5/8
1
3 1/4
4.90
0.90
60
LD41-1B60T-TB
1610
9.840
9.554
1 5/8
1
3 1/4
5.70
0.90
70
LD41-1B70T-TB
1610
11.430
11.145
1 5/8
1
3 1/4
7.40
0.90
72
LD41-1B72T-TB
1610
11.750
11.463
1 5/8
1
3 1/4
8.20
0.90
80
LD41-1B80T-TB
1610
13.030
12.736
1 5/8
1
3 1/4
9.60
0.90
96
LD41-1B96T-TB
1610
15.570
15.281
1 5/8
1
3 1/4
13.10
0.90
注：*表示無鍵槽。
單排B型
鏈輪型號
|
LD41 |
- |
1B | 14T |
Q |
- |
TB |
|
（1） |
|
（2） |
（3） |
（4） |
|
（5） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
（5）TB: 帶錐孔
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
