采用優質碳素結構鋼進行沖壓成型。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

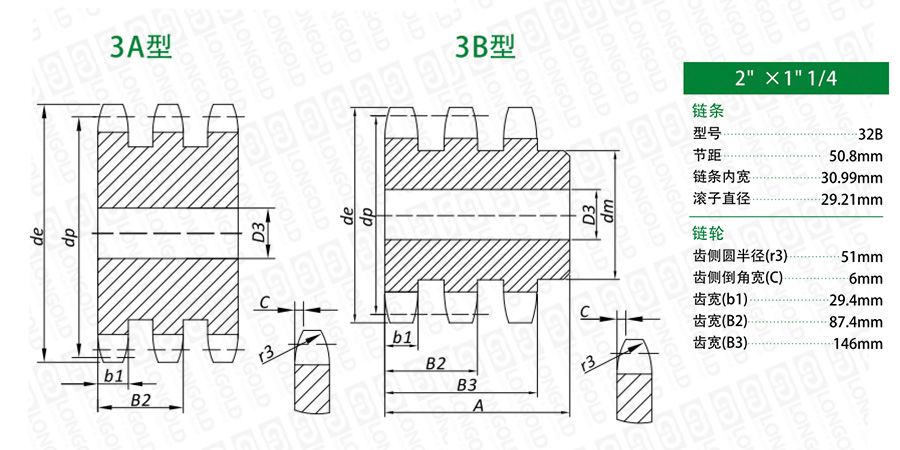

■鏈輪本體結構詳見如上圖
上圖為32B-3 工藝孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸參數
齒數
外圓直徑
節距圓直徑
三排A型鏈輪型號
軸孔徑
三排B型鏈輪型號
軸孔徑
輪轂直徑
輪轂長度
PDF圖紙
DXF圖紙
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
153.20
132.69
LD32B-3A-8T
25.00
LD32B-3B-8T
30.00
82
180.00
9
169.00
148.54
LD32B-3A-9T
25.00
LD32B-3B-9T
30.00
88
180.00
10
185.00
164.44
LD32B-3A-10T
25.00
LD32B-3B-10T
30.00
104
180.00
11
200.80
180.34
LD32B-3A-11T
30.00
LD32B-3B-11T
30.00
120
180.00
12
216.80
196.29
LD32B-3A-12T
30.00
LD32B-3B-12T
30.00
*133
180.00
13
232.80
212.29
LD32B-3A-13T
30.00
LD32B-3B-13T
30.00
*145
180.00
14
248.80
228.29
LD32B-3A-14T
30.00
LD32B-3B-14T
30.00
*145
180.00
15
264.80
244.30
LD32B-3A-15T
30.00
LD32B-3B-15T
30.00
*160
180.00
16
280.90
260.40
LD32B-3A-16T
30.00
LD32B-3B-16T
30.00
*160
180.00
17
296.90
276.40
LD32B-3A-17T
30.00
LD32B-3B-17T
30.00
*180
180.00
18
313.00
292.55
LD32B-3A-18T
30.00
LD32B-3B-18T
30.00
*180
180.00
19
329.10
308.66
LD32B-3A-19T
30.00
LD32B-3B-19T
30.00
*200
180.00
20
345.20
324.71
LD32B-3A-20T
30.00
LD32B-3B-20T
30.00
*200
180.00
21
361.30
340.82
LD32B-3A-21T
40.00
LD32B-3B-21
40.00
*200
180.00
22
377.50
356.98
LD32B-3A-22T
40.00
LD32B-3B-22T
40.00
*200
180.00
23
393.60
373.08
LD32B-3A-23T
40.00
LD32B-3B-23T
40.00
*200
180.00
24
409.70
389.18
LD32B-3A-24T
40.00
LD32B-3B-24T
40.00
*200
180.00
25
425.80
405.33
LD32B-3A-25T
40.00
LD32B-3B-25T
40.00
*200
180.00
26
441.90
421.44
LD32B-3A-26T
40.00
LD32B-3B-26T
40.00
*200
180.00
27
458.10
437.59
LD32B-3A-27T
40.00
LD32B-3B-27T
40.00
*200
180.00
28
474.20
453.69
LD32B-3A-28T
40.00
LD32B-3B-28T
40.00
*200
180.00
29
490.40
469.90
LD32B-3A-29T
40.00
LD32B-3B-29T
40.00
*200
180.00
30
506.50
486.00
LD32B-3A-30T
40.00
LD32B-3B-30T
40.00
*200
180.00
32
538.80
518.26
LD32B-3A-32T
40.00
LD32B-3B-32T
40.00
*200
180.00
35
589.50
566.72
LD32B-3A-35T
40.00
LD32B-3B-35T
40.00
*200
180.00
38
635.50
615.14
LD32B-3A-38T
40.00
LD32B-3B-38T
40.00
*200
180.00
40
670.30
647.49
LD32B-3A-40T
40.00
LD32B-3B-40T
40.00
*200
180.00
45
751.00
728.25
LD32B-3A-45T
40.00
LD32B-3B-45T
40.00
*200
180.00
50
831.80
809.04
LD32B-3A-50T
40.00
LD32B-3B-50T
40.00
*200
180.00
57
945.00
922.16
LD32B-3A-57T
40.00
LD32B-3B-57T
40.00
*200
180.00
60
993.40
970.65
LD32B-3A-60T
40.00
LD32B-3B-60T
40.00
*220
180.00
76
1252.00
1229.30
LD32B-3A-76T
40.00
LD32B-3B-76T
40.00
*238
180.00
注：*表示輪轂為焊接。
|
LD32B |
- |
3A |
- |
17T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
