采用優質碳素結構鋼進行沖壓成型，也可以采用不銹鋼材料，為耐環境鏈輪。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

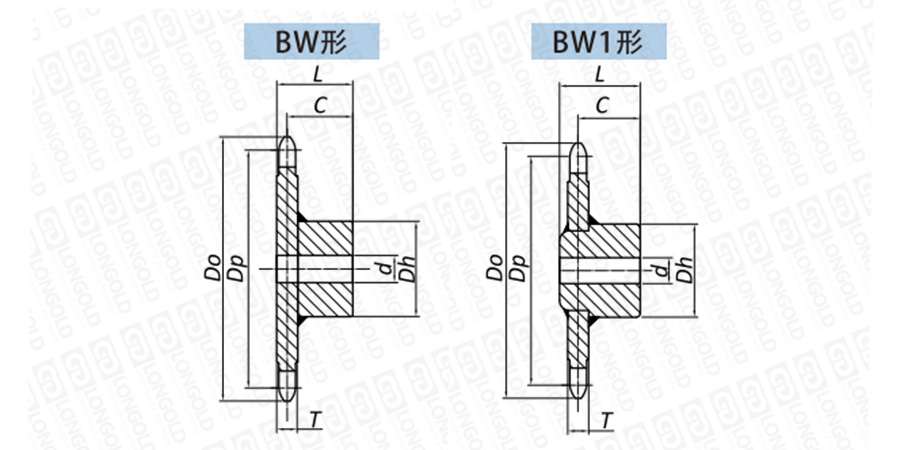

■鏈輪結構詳見如上圖
上圖為滾針套筒鏈用鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
鏈輪型號
齒數
節距圓直徑
外徑
齒寬
軸徑d
輪轂
中心距離
PDF圖紙
DXF圖紙
Dp
Do
T
工藝孔
最大孔
DH
L
C
mm
mm
mm
mm
mm
mm
mm
mm
kg
LDC03075R-NB-8T
8
BW形
196.0
209
11.90
18
55
83
62
56
4.8
LDC03075R-NB-10T
10
242.7
259
18
60
93
67
61
7.1
LDC03075R-NB-12T
12
289.8
308
18
60
93
67
61
9.0
LDC05100R-NB-8T
8
BW形
261.3
272
18.00
28
75
107
86
77
12.0
LDC05100R-NB-10T
10
323.6
340
33
80
117
94
85
17.4
LDC05100R-NB-12T
12
386.4
405
33
85
127
104
95
24.4
LDC10150R-NB-8T
8
BW形
392.0
408
22.00
38
100
147
123
112
33.2
LDC10150R-NB-10T
10
485.4
506
38
110
157
133
122
47.6
LDC10150R-NB-12T
12
579.6
601
38
115
167
144
133
65.2
LDC12200R-NB-8T
8
BW1形
522.6
551
28.00
60
120
177
150
125
67.4
LDC12200R-NB-10T
10
647.2
682
65
130
187
160
135
96.6
LDC12200R-NB-12T
12
772.7
810
75
145
207
180
155
136.9
LDC17200R-NB-8T
8
BW1形
522.6
562
40.00
75
145
207
180
148
98.1
LDC17200R-NB-10T
10
647.2
691
75
145
207
180
148
134.0
LDC17200R-NB-12T
12
772.7
821
80
160
227
200
168
190.1
LDC26250R-NB-8T
8
BW1形
653.3
703
45.00
80
160
227
200
164
159.7
LDC26250R-NB-10T
10
809.0
864
85
175
247
240
204
244.1
LDC26250R-NB-12T
12
965.9
1026
85
175
247
240
204
321.4
LDC36300R-NB-8T
8
BW1形
783.9
853
55.00
95
190
267
240
198
276.2
LDC36300R-NB-10T
10
970.8
1046
95
190
267
270
228
398.9
LDC36300R-NB-12T
12
1159.1
1234
100
210
297
260
218
550.8
注：1.能夠制作上表形式以外以及對齒部嚙合部位進行了硬化處理的鏈輪。
鏈輪
形式
參考
重量
2.鏈輪重量超過30KG的，齒部有一處吊孔。
|
LDC03075 |
R |
- |
NB |
- |
8T |
- |
Q |
|
（1） |
（2） |
|
（3） |
|
（4） |
|
（5） |
（1）鏈號
（2）滾子形式：R=R滾子
（3）滾針套筒鏈
（4）齒數：8T
（5）Q：齒端硬化規格
1.鍵槽公差：
JIS 普通形鍵槽
鍵槽寬度公差 Js9
舊JIS兩種平行鍵
鍵槽寬度公差 E9
適用軸孔徑
鍵槽寬度
鍵槽深度
絲錐尺寸
適用軸孔徑
鍵槽寬度
鍵槽深度
絲錐尺寸
KW
KH
MX
KW
KH
MX
mm
mm
mm
mm
22 ≤ d＜30
8
3.3
M6
22 ≤ d＜30
7
3
M6
30 ≤ d＜38
10
3.3
M8
30 ≤ d＜40
10
3.5
M8
38 ≤ d＜44
12
3.3
40 ≤ d＜50
12
3.5
44 ≤ d＜50
14
3.8
50 ≤ d＜60
15
5
50 ≤ d＜58
16
4.3
M10
60 ≤ d＜70
18
6
M10
58 ≤ d＜65
18
4.4
70 ≤ d＜80
20
6
M12
65 ≤ d＜75
20
4.9
M12
80 ≤ d＜95
24
8
75 ≤ d＜85
22
5.4
95 ≤ d＜110
28
9
M16
85 ≤ d＜95
25
5.4
M16
110 ≤ d＜125
32
10
M20
95 ≤ d＜110
28
6.4
125 ≤ d＜140
35
11
110 ≤ d＜130
32
7.4
M20
140 ≤ d＜160
38
12
130 ≤ d＜150
36
8.4
160 ≤ d＜180
42
13
150 ≤ d＜170
40
9.4
180 ≤ d＜200
45
14
M24
170 ≤ d＜220
45
10.4
M24
200 ≤ d＜224
50
15.5
200 ≤ d＜230
50
11.4
224 ≤ d＜250
56
17.5
JIS鍵：JISB1301-1996 行鍵普通：Js9
舊JIS：JISB1301-1959 兩個平行鍵。
2.鍵槽相位：齒頂中心和鍵中心的相位匹配。
3.止動螺釘的攻絲孔：請參見鍵槽上的軸向A尺寸。
