采用碳素鋼，有齒部硬化和無齒部硬化的規格。
適合鏈條尺寸：LDC03075VR～LDC17200VR。
倍速鏈采用小直徑滾子與大直徑滾子組合的獨特結構，實現輸送物體倍速的高速輸送。
易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送。
輸送能力大，可承載較大的載荷。
輸送速度準確穩定，能保證精確的同步輸送。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑鏈條、鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

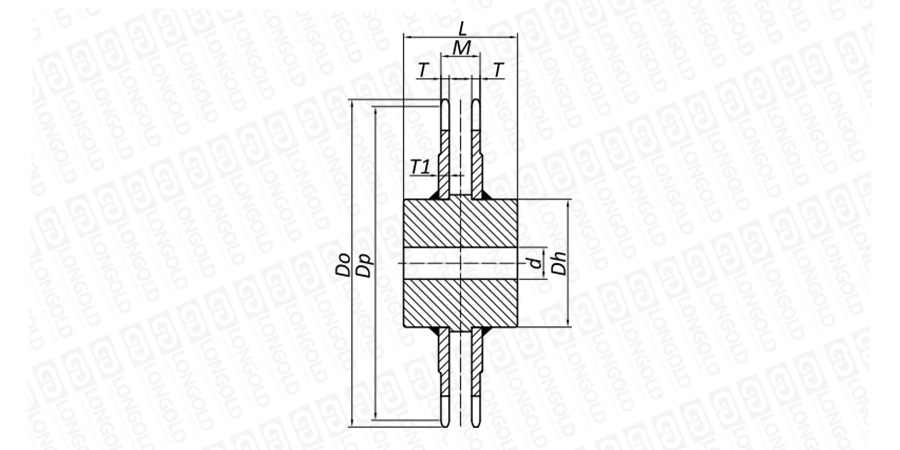

■鏈輪本體結構詳見如上圖
上圖為大型倍速鏈鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■S型滾子尺寸
鏈輪型號
齒數
外徑
節距圓直徑
工藝孔徑
軸孔范圍
輪轂直徑
輪轂長度
齒寬
M
參考重量
PDF圖紙
DXF圖紙
Do
Dp
d
Dh
L
T
mm
mm
mm
mm
mm
mm
mm
mm
kg
LD03075VR-6T
6
158
150.0
20
25-40
65
55
5(6)
26.0
3.0
LD03075VR-8T
8
209
196.0
20
25-45
70
60
5(6)
26.0
4.5
LD03100VR-6T
6
206
200.0
20
25-45
70
60
5(6)
26.0
4.5
LD03100VR-8T
8
272
261.3
20
25-50
80
70
5(6)
26.0
7.5
LD05100VR-6T
6
205
200.0
25
30-60
95
80
8(9)
35.5
7.5
LD05100VR-8T
8
273
261.3
25
30-70
105
90
8(9)
35.5
13.0
LD05125VR-6T
6
256
250.0
25
30-70
105
90
8(9)
35.5
11.0
LD05125VR-8T
8
338
326.6
25
30-70
105
90
8(9)
35.5
17.0
LD05150VR-6T
6
304
300.0
25
30-70
105
90
8(9)
35.5
15.0
LD05150VR-8T
8
402
392.0
30
35-75
115
100
8(9)
35.5
24.0
LD10125VR-6T
6
262
250.0
30
35-75
115
100
11(12)
48.0
15.0
LD10125VR-8T
8
343
326.6
30
35-80
125
105
11(12)
48.0
24.0
LD10150VR-6T
6
309
300.0
30
35-80
125
105
11(12)
48.0
20.0
LD10150VR-8T
8
408
392.0
35
40-85
135
115
11(12)
48.0
32.0
LD6205VR-6T
6
330
304.8
35
40-95
145
125
14(16)
56.0
29.0
LD6205VR-8T
8
432
398.2
35
40-100
145
125
14(16)
56.0
42.0
LD12200VR-6T
6
434
400.0
35
40-100
145
125
14(16)
56.0
43.0
LD12200VR-8T
8
557
522.6
40
45-110
155
135
14(16)
56.0
67.0
LD17200VR-6T
6
439
400.0
40
45-110
155
135
15(16)
62.0
47.0
LD17200VR-8T
8
562
522.6
45
50-120
175
150
15(16)
62.0
76.0
注：1.也可制作10齒以上的倍速鏈輪，如有需要，具體請咨詢隆德技術人員。
2.倍速鏈輪均未作齒部硬化處理。
3.若鏈輪重量超過30公斤，有時會在齒部留下一個齒孔。
|
LD03075 |
VR |
- |
8T |
|
（1） |
（2） |
|
（3） |
（1）鏈號
（2）倍速鏈
（3）齒數：8T
1.鍵槽公差：
JIS 普通形鍵槽
鍵槽寬度公差 Js9
舊JIS兩種平行鍵
鍵槽寬度公差 E9
適用軸孔徑
鍵槽寬度
鍵槽深度
絲錐尺寸
適用軸孔徑
鍵槽寬度
鍵槽深度
絲錐尺寸
KW
KH
MX
KW
KH
MX
mm
mm
mm
mm
22 ≤ d＜30
8
3.3
M6
22 ≤ d＜30
7
3
M6
30 ≤ d＜38
10
3.3
M8
30 ≤ d＜40
10
3.5
M8
38 ≤ d＜44
12
3.3
40 ≤ d＜50
12
3.5
44 ≤ d＜50
14
3.8
50 ≤ d＜60
15
5
50 ≤ d＜58
16
4.3
M10
60 ≤ d＜70
18
6
M10
58 ≤ d＜65
18
4.4
70 ≤ d＜80
20
6
M12
65 ≤ d＜75
20
4.9
M12
80 ≤ d＜95
24
8
75 ≤ d＜85
22
5.4
95 ≤ d＜110
28
9
M16
85 ≤ d＜95
25
5.4
M16
110 ≤ d＜125
32
10
M20
95 ≤ d＜110
28
6.4
125 ≤ d＜140
35
11
110 ≤ d＜130
32
7.4
M20
140 ≤ d＜160
38
12
130 ≤ d＜150
36
8.4
160 ≤ d＜180
42
13
150 ≤ d＜170
40
9.4
180 ≤ d＜200
45
14
M24
170 ≤ d＜220
45
10.4
M24
200 ≤ d＜224
50
15.5
200 ≤ d＜230
50
11.4
224 ≤ d＜250
56
17.5
JIS鍵：JISB1301-1996 行鍵普通：Js9
舊JIS：JISB1301-1959 兩個平行鍵。
2.鍵槽相位：齒頂中心和鍵中心的相位匹配。
3.止動螺釘的攻絲孔：請參見鍵槽上的軸向A尺寸。
