圓柱齒條是一種特殊形狀的齒條，齒條呈圓柱體形狀，在圓柱的側面上加工有均勻分布的齒，由于其圓柱形狀，可以在有限的空間內實現直線運動和旋轉運動的轉換，特別適用于空間受限的場合。
一對嚙合齒輪的傳動比(i)為基準圓直徑的反比例。也和齒數，轉速成正比例。
基準圓直徑：d
齒數：Z
轉速：n(rpm)
轉速 i =?dB / dA =ZB / ZA=nB / nA
壓力角也就是齒傾角。
標準壓力角為20°。
也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。
模數是表示齒輪的齒形狀大小的數值。
只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。
模數 m = 基準圓直徑（PCD）/ 齒數（Z）
齒間距P=圓周率×模數=πm
徑節制DP=m×25.4
齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。
齒高就是齒頂到齒底到尺寸，通常用h表示。齒頂高(ha)=m
齒底高(hf)=1.25m
齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2
點擊圖片放大
■產品本體結構詳見如上圖

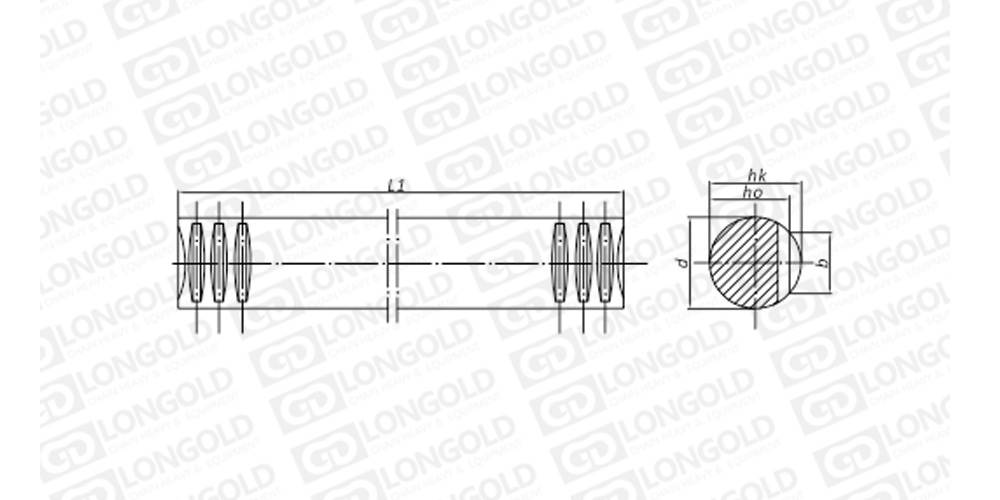

上圖為圓柱齒條的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
|
模數Z |
L1 |
d |
b |
hk |
ho |
參考重量 |
|
mm |
mm |
mm |
mm |
mm |
kg |
|
|
1 |
251.3 |
15 |
7.5 |
15 |
14.0 |
0.3 |
|
499.5 |
15 |
7.5 |
15 |
14.0 |
0.7 |
|
|
999.0 |
15 |
7.5 |
15 |
14.0 |
1.4 |
|
|
1.5 |
249.8 |
17 |
9.6 |
17 |
15.5 |
0.4 |
|
499.5 |
17 |
9.6 |
17 |
15.5 |
0.8 |
|
|
999.0 |
17 |
9.6 |
17 |
15.5 |
1.7 |
|
|
2 |
251.3 |
20 |
12.0 |
20 |
18.0 |
0.6 |
|
502.7 |
20 |
12.0 |
20 |
18.0 |
1.1 |
|
|
999.0 |
20 |
12.0 |
20 |
18.0 |
2.2 |
|
|
2.5 |
251.3 |
25 |
15.0 |
25 |
22.5 |
0.9 |
|
502.7 |
25 |
15.0 |
25 |
22.5 |
1.8 |
|
|
997.5 |
25 |
15.0 |
25 |
22.5 |
3.6 |
|
|
3 |
254.5 |
30 |
18.0 |
30 |
27.0 |
1.3 |
|
499.5 |
30 |
18.0 |
30 |
27.0 |
2.5 |
|
|
999.0 |
30 |
18.0 |
30 |
27.0 |
5.1 |
|
|
4 |
251.3 |
40 |
24.0 |
40 |
36.0 |
2.3 |
|
502.6 |
40 |
24.0 |
40 |
36.0 |
4.5 |
|
|
1005.3 |
40 |
24.0 |
40 |
36.0 |
9.1 |
|
|
5 |
251.3 |
50 |
30.0 |
50 |
45.0 |
3.8 |
|
502.6 |
50 |
30.0 |
50 |
45.0 |
7.1 |
|
|
1005.3 |
50 |
30.0 |
50 |
45.0 |
14.3 |
| CR | - | M1 |
- |
251.3 |
|
（1） |
|
（2） |
|
（3） |
（1）圓柱齒條
（2）模數
（3）長度
齒條安裝說明
1.為了可以更順利的安裝拼接使用齒條，標準齒條的兩端端面將會加工為半齒齒底，以方便跟下一支齒條的端面半齒齒底連接成一個全齒，齒條通過續接來限延使用。
2.齒條安裝時在齒廓角上預鉆安裝孔，組裝時同樣需要鉆孔，安裝螺絲需要通過扭力扳手和桌面鎖緊，用12.9扭矩固定內六角螺絲。
3.對于0.5M的齒條，必須使用定位銷。如果使用于高負載的配對齒時，建議檢查負載下的連接反應。
齒條快捷安裝方法
1.用螺絲緊固定齒條位置。
2.用反扣齒規輔助安裝續接齒條。
3.調整好后檢驗齒條的平行度及各齒條之間的平行度，同時要檢驗齒的直線度。
4.在驗完后，根據預緊力將齒條緊固，用強度12.9扭矩緊固螺絲，再安裝定位銷。
齒條打表安裝方法
1.用螺絲預緊固定齒條位置。
2.將圓棒放入齒條的任意齒中，用弓形千分尺測量齒條底部至圓棒最高貼距離為安裝參考值。
3.將圓棒放入齒條與續接齒條的連接齒中，以參照參考值為基準，測量齒條底部至圓棒最高貼距，通過前后調整，達到我們設定參考值。
4.調整好后檢驗齒條的平行度及各齒條之間的平行度，同時要檢驗齒的直線度。
5.在檢驗完后，根據預緊力將齒條緊固，用強度篇12.9扭矩緊固螺絲，再安裝定位銷。
