一體成型的金屬彈性體，零回轉間隙、可同步運轉。順時針和逆時針回轉特性完全相同。
彈性作用補償徑向、角向和軸向偏差，高扭矩剛性和卓越的靈敏度。
免維護、抗油和耐腐蝕性，有鋁合金和不銹鋼材料供選擇。
固定方式主要有頂絲和夾緊兩種，適用于旋轉編碼器、步進電機。
鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。
適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。
該類聯軸器結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選購該類型鏈條聯軸器，請參照型號表里的規格進行訂購。
檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。
裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。
聯軸器如不恰當安裝使用會造成故障。
超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。
沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。在高轉速使用、 在塵埃等的磨損性環境中使用以及在潮濕類等具有腐蝕性環境中使用時請務必加裝外殼。
一體成型的金屬彈性體，零回轉間隙、可同步運轉，高扭矩剛性和卓越的靈敏度。
有鋁合金和不銹鋼材料供選擇，不同材質有著不同的性能參數，詳情請咨詢隆德技術人員。
固定方式主要有頂絲和夾緊兩種，適用于旋轉編碼器、步進電機。
點擊圖片放大

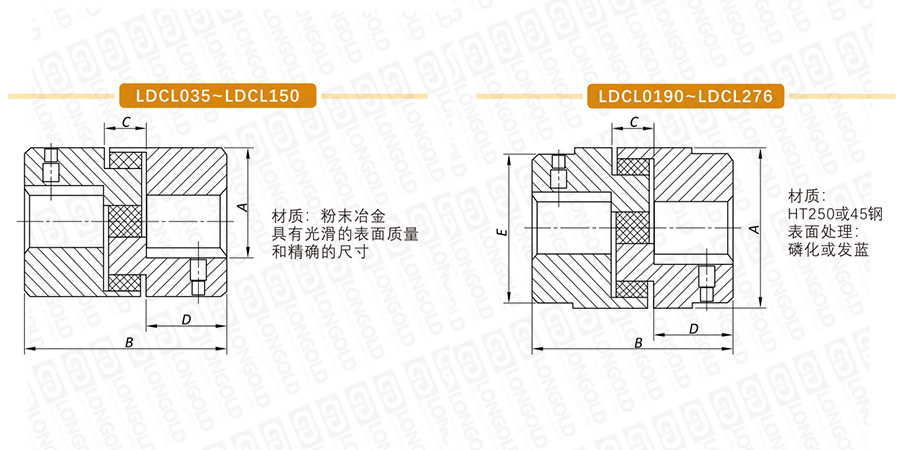

■聯軸器結構詳見如上圖
上圖為CL梅花聯軸器的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■聯軸器尺寸表
聯軸器型號
基本尺寸
B
C
D
E
最大轉矩
最高轉速
最大軸孔
成品孔尺寸
參考重量
PDF圖紙
DXF圖紙
A
mm
mm
mm
mm
mm
N·m
rpm
mm
mm
kg
LDCL035
16
20.2
7.8
6.5
-
0.5
30.000
9
8/9
0.03
LDCL050
28
43.0
12.0
15.5
-
3.0
17.000
16
10/12/14/16
0.13
LDCL070
35
50.7
12.7
19.0
-
5.0
13.000
19
10/12/14/16/18/19
0.24
LDCL075
45
55.0
12.7
20.5
-
10.0
10.000
24
12/14/16/18/19/20/22/24
0.40
LDCL090
54
55.0
12.7
21.0
-
16.0
9.000
25
14/16/18/19/20/22/24/25
0.68
LDCL095
54
64.0
12.7
25.5
-
22.0
9.000
29
14/16/18/19/20/22/24/25/28
0.71
LDCL099
65
73.0
19.0
27.0
-
45.0
7.000
35
20/22/24/25/28/30/32/35
1.22
LDCL100
65
89.0
19.0
35.0
-
50.0
7.000
35
20/22/24/25/28/30/32/35
1.40
LDCL110
84
108.0
22.0
43.0
-
90.0
5.000
42
25/28/30/32/35/38/40/42
3.00
LDCL150
96
115.4
25.4
45.0
80
150.0
5.000
48
30/32/35/38/40/42/45/48
5.00
LDCL190
115
133.4
25.4
54.0
102
200.0
5.000
54
35/38/40/42/45/48/50
7.60
LDCL225
127
153.4
25.4
64.0
108
300.0
4.200
67
38/40/42/45/48/50/55/60/65
9.00
LDCL276
157
200.0
41.0
79.0
127
542.0
4.200
73
45/48/50/55/60/65/70
21.00
注：軸孔及鍵槽執行標準：DIN6885、JIS B1310-1976、UNI6604-1969、GB1095-1979標準。
|
LD |
|
CL |
|
070 |
|
|
|
（1） |
|
（2） |
（1）CL梅花聯軸器
（2）型號
|
