回轉力通過強力的滾子鏈和表面經過淬火強化后鏈輪齒來分擔，發揮其優秀的耐久力。
通過1根滾子鏈的聯接銷的拔插即可簡單地進行聯結、折卸。
零部件之間的間隙可吸收兩軸的大間隙。
有優異的耐腐蝕性，適于在戶外，酸性?堿性等腐蝕性環境的使用，防銹能力高，與食品機械，無塵室用的氟素潤滑脂兼容性優秀。
鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。
適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。
該類鏈條聯軸器結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選購該類型鏈條聯軸器，請參照型號表里的規格進行訂購。
檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。
裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。
聯軸器如不恰當安裝使用會造成故障，需注意以下幾點。
超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。
沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。在高轉速使用、 在塵埃等的磨損性環境中使用以及在潮濕類等具有腐蝕性環境中使用時請務必加裝外殼。
對丙酮、酒精、氨水、氯化鋅50%(特定情況下）、氯化鐵5%(特定情況下）、氯化鈉5%以及海水(特定情況下）具有耐性。
對過氧化氫30%、甲酸鹽50%、鉻酸5%、醋酸10%、次氯酸鈣、草酸10%、硝酸5%具有耐性。
對食醋(特定情況下）、酒石酸20%、氫氧化鈉25%、濃硝酸65%、硼酸50%、硫酸鋅25%以及磷酸5%具有耐性。

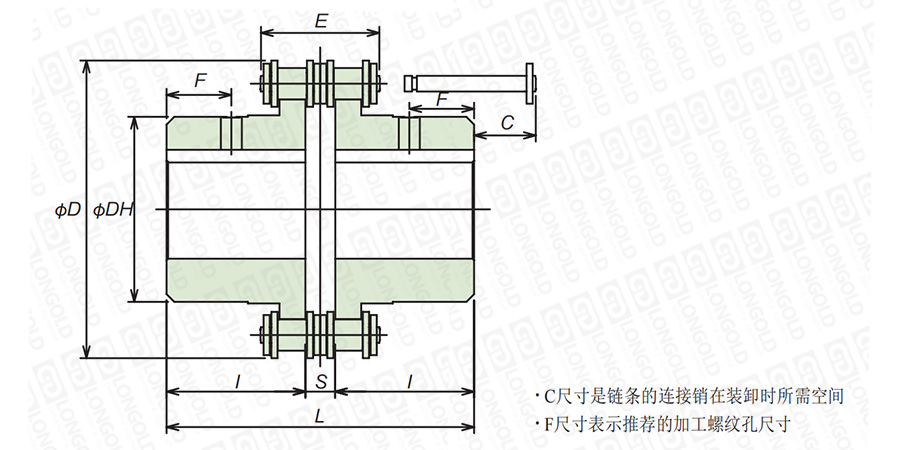

聯軸器結構圖

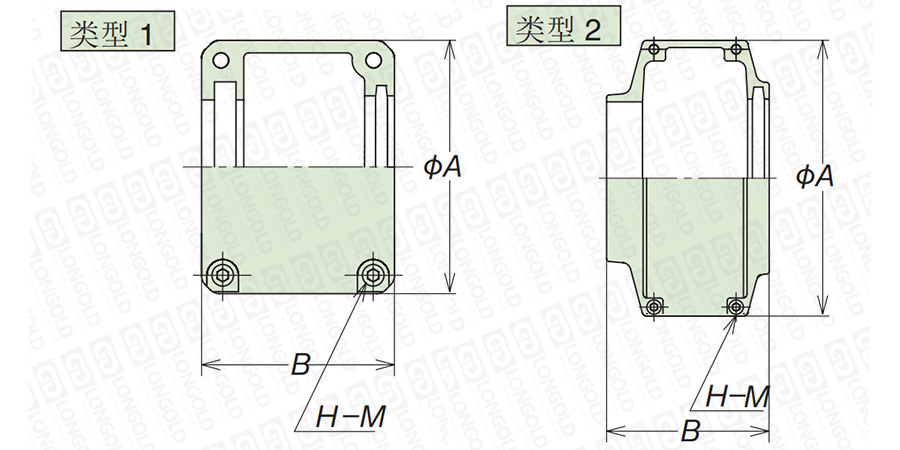

聯軸器外殼結構圖
點擊圖片放大
■聯軸器結構詳見如上圖
上圖為滾子鏈聯軸器不銹鋼系列的結構圖。
可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。
■聯軸器尺寸表
本體型號
JIS名稱
預制孔徑
軸徑范圍
慣性力矩
GD2
鏈條節距
最大寬度
D
DH
L
I
S
C
F
約重
50r/min以下的
容許傳遞扭矩
PDF圖紙
DXF圖紙
min.
max.
E
mm
mm
mm
kg?m2
kgf?m2
mm
mm
mm
mm
mm
mm
mm
mm
mm
kg
N?m
LDCR4012H-SS
4012
9
11
22
2.38×10-4
9.52×10-4
12.70
32.6
61
35
79.4
36
7.4
9
16
0.8
74
LDCR4014H-SS
4014
9
11
28
4.37×10-4
1.75×10-3
12.70
32.6
69
43
79.4
36
7.4
9
16
1.1
101
LDCR4016H-SS
4016
13
16
32
7.64×10-4
3.06×10-3
12.70
32.6
77
50
87.4
40
7.4
5
20
1.5
132
LDCR5014H-SS
5014
13
16
35
1.33×10-3
5.32×10-3
15.875
40.4
86
53
99.7
45
9.7
10
21
2.1
191
LDCR5016H-SS
5016
13
18
40
2.11×10-3
8.44×10-3
15.875
40.4
96
60
99.7
45
9.7
10
21
2.7
250
LDCR5018H-SS
5018
13
18
45
3.41×10-3
1.36×10-2
15.875
40.4
107
70
99.7
45
9.7
10
21
3.5
317
LDCR6018H-SS
6018
18
22
56
9.03×10-3
3.61×10-2
19.05
50.4
128
85
123.5
56
11.5
13
26
6.4
605
LDCR6022H-SS
6022
18
28
71
2.10×10-2
8.40×10-2
19.05
50.4
152
110
123.5
56
11.5
13
26
10.1
821
LDCR8018H-SS
8018
23
32
80
3.63×10-2
1.45×10-1
25.40
65.3
170
115
141.2
63
15.2
30
26
13.8
1338
LDCR8022H-SS
8022
28
40
100
8.00×10-2
3.20×10-1
25.40
65.3
203
140
157.2
71
15.2
22
34
21.7
1929
LDCR10020H-SS
10020
33
45
110
1.61×10-1
6.42×10-1
31.75
81.9
233
160
178.8
80
18.8
30
36
32.6
2992
LDCR12018H-SS
12018
43
50
125
2.68×10-1
1
38.10
102.7
256
170
202.7
90
22.7
50
36
43.9
4526
LDCR12022H-SS
12022
53
56
140
5.93×10-1
2
38.10
102.7
304
210
222.7
100
22.7
40
46
69.0
5883
■外殼尺寸表
外殼型號
慣性力矩
GD2
A
B
HM
約重
PDF圖紙
DXF圖紙
kg?m2
kgf?m2
kg
LDCR4012K-SS
5.13×10-4
2.05×10-3
75
75
4 M6×14
0.33
LDCR4014K-SS
6.53×10-4
2.61×10-3
84
75
4 M6×18
0.38
LDCR4016K-SS
8.58×10-4
3.43×10-3
92
75
4 M6×18
0.41
LDCR5014K-SS
1.29×10-3
5.16×10-3
101
85
4 M6×18
0.50
LDCR5016K-SS
1.81×10-3
7.25×10-3
111
85
4 M6×18
0.58
LDCR5018K-SS
2.35×10-3
9.40×10-3
122
85
4 M6×18
0.66
LDCR6018K-SS
4.85×10-3
1.94×10-2
142
106
4 M8×25
0.96
LDCR6022K-SS
9.35×10-3
3.74×10-2
167
106
4 M8×25
1.30
LDCR8018K-SS
1.86×10-2
7.43×10-2
186
130
4-M8
2.00
LDCR8022K-SS
3.30×10-2
1.32×10-1
220
130
4-M8
2.50
LDCR10020K-SS
6.60×10-2
2.64×10-1
250
148
4-M8
3.70
LDCR12018K-SS
7.63×10-2
3.05×10-1
307
181
4-M10
3.30
LDCR12022K-SS
1.29×10-2
5.15×10-1
357
181
4-M10
3.90
|
LD |
|
CR |
|
3812H | - |
SS |
|
|
|
（1） |
|
（2） |
|
（3） |
（1）滾子鏈聯軸器
（2）型號
（3）不銹鋼材質
|
選擇聯軸器應考慮的幾個方面
|
您在努力掌握如何開始自動化嗎？
如果您正確實現以下目標，與我們的專家進行深入的對話可以讓您少走很多彎路：
?提高生產力
?改進工藝和產品質量
?提高競爭力
?提高靈活性，滿足客戶多樣化需求
與我們的專家進行一次一對一的交流，我們會幫助您利用協作機器人實現自動化。
|
|
|
|
|
|
