鏈條聯軸器是利用公用的鏈條，同時于兩個齒數相同的并列鏈輪嚙合，不同結構型式的鏈條聯軸器主要區別是采用不同鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。
鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不 高、工作可靠、壽命較長、成本較低等優點。
鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。
適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。
該類鏈條聯軸器結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選購該類型鏈條聯軸器，請參照型號表里的規格進行訂購。
檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。
裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。
聯軸器如不恰當安裝使用會造成故障，需注意以下幾點。
超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。
沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。
安裝外殼可以防止潤滑劑的飛散的灰塵的進入，延長聯軸器的使用壽命。
為了便于安裝和維修，外殼采用和軸成直角方向的分割形狀。
在下述情況下工作時必須配備外殼：
（1）在灰塵大等具有磨損性環境下工作。
（2）在濕度大等具有腐蝕性環境下工作。
點擊圖片放大
■聯軸器結構詳見如上圖

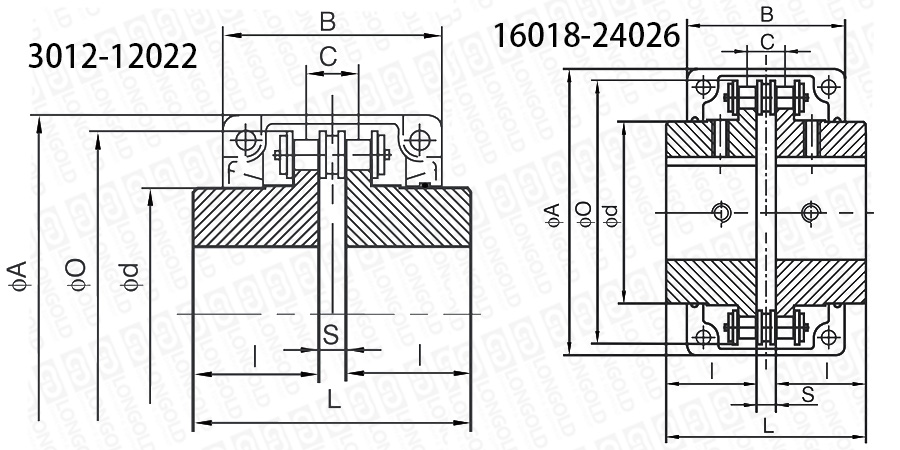

上圖為鏈條聯軸器（國標）的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■聯軸器尺寸表
鏈條聯軸器型號
適用軸范圍
孔徑D
尺寸
最大角度
螺栓
最大扭矩
最大轉速
轉動慣量
所需潤滑油重量
參考重量
PDF圖紙
DXF圖紙
A
d
0
L
I
S
B
C
MIN-MAX
mm
mm
mm
mm
mm
mm
mm
mm
(Nm)
(rpm)
(kg.cm2)
(kg)
(kg)
LD-KC-3012
12-16
12
69
25
45
64.8
29.8
5.2
63
10.2
1°
M6
190
5000
3.7
0.10
0.4
LD-KC-4012
12-22
12
77
33
62
79.4
36.0
7.4
72
14.4
M6
249
4800
5.5
0.10
0.8
LD-KC-4014
12-28
12
84
43
69
79.4
36.0
7.4
75
14.4
M6
329
4800
9.7
0.13
1.1
LD-KC-4016
14-32
14
92
48
77
87.4
40.0
7.4
75
14.4
M6
419
4800
14.4
0.17
1.4
LD-KC-5014
15-35
14
101
53
86
99.7
45.0
9.7
85
18.1
M8
620
3600
28.0
0.22
2.2
LD-KC-5016
16-40
16
111
60
93
99.7
45.0
9.7
85
18.1
M8
791
3600
37.0
0.26
2.7
LD-KC-5018
16-45
16
122
70
106
99.7
45.0
9.7
85
18.1
M8
979
3000
56.3
0.36
3.8
LD-KC-6018
20-56
20
142
85
127
123.5
56.0
11.5
105
22.8
M10
1810
2500
137.3
0.50
6.2
LD-KC-6020
20-60
20
158
98
139
123.5
56.0
11.5
105
22.8
M10
2210
2500
210.2
0.60
7.8
LD-KC-6022
20-71
20
168
110
151
123.5
56.0
11.5
117
22.8
M10
2610
2500
295.0
0.70
10.4
LD-KC-8018
20-80
20
190
110
169
141.2
63.0
15.2
129
29.3
M12
3920
2000
520.0
0.90
12.7
LD-KC-8020
20-90
20
210
121
185
145.2
65.0
15.2
137
29.3
M12
4800
2000
812.4
1.10
16.0
LD-KC-8022
20-100
20
226
140
202
157.2
71.0
15.2
137
29.3
M12
5640
1800
1110.0
1.20
20.2
LD-KC-10020
25-110
25
281
160
233
178.8
80.0
18.8
153
35.8
M12
8400
1800
2440.0
1.80
33.0
LD-KC-12018
35-125
35
307
170
256
202.7
90.0
22.7
181
45.4
M12
12700
1500
3940.0
3.20
47.0
LD-KC-12022
35-140
35
357
210
304
222.7
100.0
22.7
181
45.4
M12
18300
1250
7810.0
4.40
72.0
LD-KC-16018
63-160
53
375
228
340
254.1
112.0
30.1
240
58.5
M16
26400
1100
14530.0
7.20
108.0
LD-KC-16022
80-200
70
424
279
405
310.1
140.0
30.1
245
58.5
M16
38100
1000
32220.0
9.90
187.0
LD-KC-20018
82-205
75
465
289
425
437.5
200.0
37.5
285
71.6
M20
54100
800
50980.0
11.80
286.0
LD-KC-20022
100-255
90
545
363
506
477.5
220.0
37.5
300
71.6
M20
77800
600
111100.0
15.80
440.0
LD-KC-24022
120-310
110
650
448
607
650.0
302.5
45.0
340
87.8
M20
37000
600
310000.0
21.90
869.0
LD-KC-24026
150-360
140
745
526
704
700.0
327.5
45.0
350
87.8
M20
186000
500
598500.0
28.10
1260.0
|
LD |
- |
KC |
- |
3012 |
|
|
|
（1） |
|
（2） |
（1）鏈條聯軸器
（2）型號
|
