結構簡單，不需要特殊工具輔助安裝，同時對軸和輪轂沒有特別同軸度要求。
脹緊套涂油后可輕松地將脹緊套裝?沒有銹跡的軸和輪轂上， 安裝方便快捷。
Φ5-Φ50(mm)。
額定傳動扭矩：0.127-1.73 KN·m。
適?軸公差：h9。
適?輪轂公差：H9。
執行標準：JB/T 7934 Z21。
安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。
點擊圖片放大

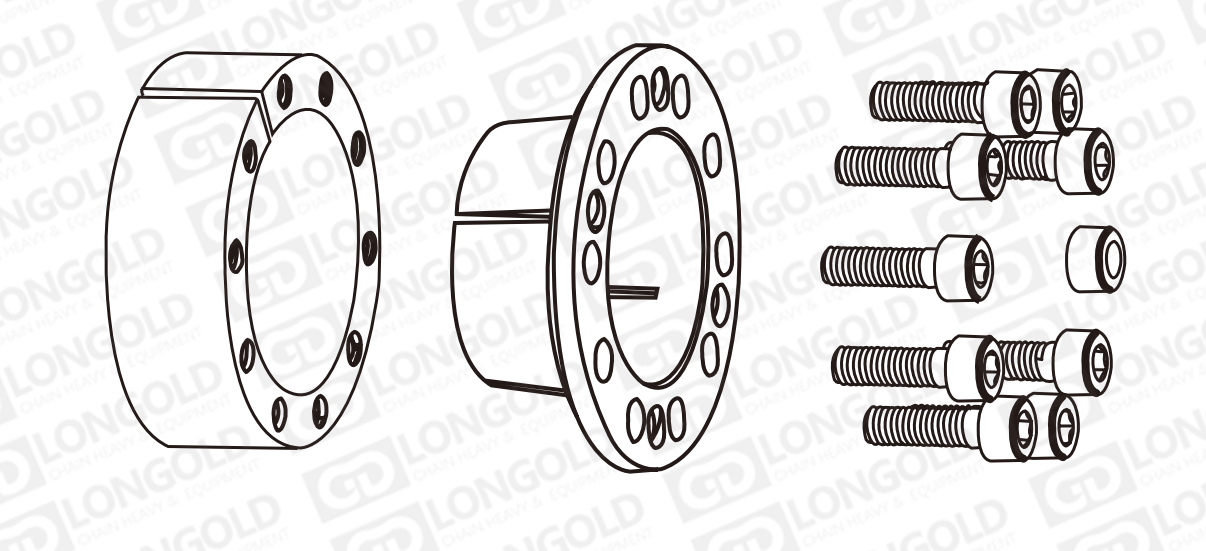

■產品本體結構詳見如上圖

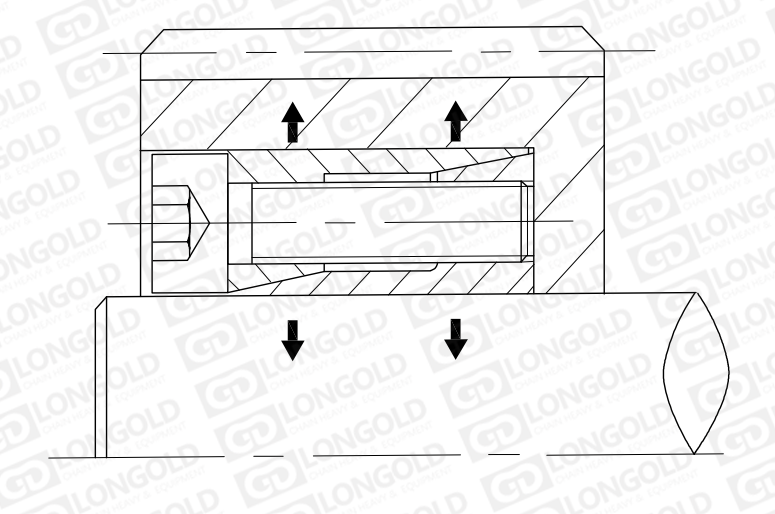

上圖為FAR型脹緊套的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

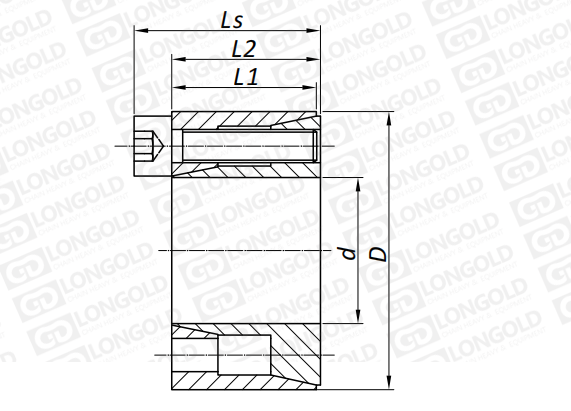

■尺寸表
|
脹緊套型號 |
基本尺寸 |
內六角螺釘 |
額定負荷 |
對軸 壓力 |
對轂 壓力 |
螺釘擰 緊力矩 |
參考 重量 |
|||
|
L1 |
L2 |
Ls |
軸向力 |
轉矩 |
||||||
|
Φd×ΦD |
Ft |
Mt |
Ps |
Ph |
Ma |
|||||
|
mm |
mm |
mm |
mm |
規格×個數 |
kN |
kN·m |
Mpa |
Mpa |
N·m |
kg |
|
PL5x16FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
2 |
6 |
150 |
55 |
1.2 |
0.012 |
|
PL6x16FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
9 |
184 |
69 |
1.2 |
0.012 |
|
PL6.35x16FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
10 |
173 |
69 |
1.2 |
0.012 |
|
PL7x17FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
11 |
157 |
65 |
1.2 |
0.013 |
|
PL8x18FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
12 |
138 |
81 |
1.2 |
0.015 |
|
PL9x20FAR |
12.5 |
13 |
15.5 |
M2.5x4 |
4 |
18 |
138 |
62 |
1.2 |
0.020 |
|
PL9.53x20FAR |
12.5 |
13 |
15.5 |
M2.5x4 |
4 |
19 |
130 |
62 |
1.2 |
0.020 |
|
PL10x20FAR |
12.5 |
13 |
15.5 |
M2.5x4 |
4 |
20 |
124 |
62 |
1.2 |
0.019 |
|
PL11x22FAR |
12.5 |
13 |
15.5 |
M2.5X4 |
4 |
22 |
113 |
56 |
1.2 |
0.024 |
|
PL12x22FAR |
12.5 |
13 |
15.5 |
M2.5X4 |
4 |
24 |
104 |
56 |
1.2 |
0.022 |
|
PL14x24FAR |
16.5 |
17 |
20.0 |
M3x4 |
6 |
42 |
99 |
53 |
2.1 |
0.039 |
|
PL15x28FAR |
16.5 |
17 |
20.0 |
M3x4 |
6 |
44 |
93 |
50 |
2.1 |
0.044 |
|
PL16x32FAR |
16.5 |
17 |
21.0 |
M4x4 |
10 |
83 |
152 |
76 |
4.9 |
0.067 |
|
PL17x35FAR |
20.5 |
21 |
25.0 |
M4x4 |
10 |
88 |
116 |
56 |
4.9 |
0.090 |
|
PL18x35FAR |
20.5 |
21 |
25.0 |
M4x4 |
10 |
93 |
109 |
56 |
4.9 |
0.087 |
|
PL19x35FAR |
20.5 |
21 |
25.0 |
M4x4 |
10 |
99 |
104 |
56 |
4.9 |
0.083 |
|
PL20x38FAR |
20.5 |
21 |
26.0 |
M5x4 |
17 |
170 |
161 |
85 |
10.0 |
0.100 |
|
PL22x40FAR |
20.5 |
21 |
26.0 |
M5x4 |
17 |
187 |
146 |
80 |
10.0 |
0.110 |
|
PL24x47FAR |
25.0 |
26 |
32.0 |
M6x4 |
24 |
287 |
153 |
78 |
17.0 |
0.200 |
|
PL25x47FAR |
25.0 |
26 |
32.0 |
M6x4 |
24 |
299 |
147 |
78 |
17.0 |
0.190 |
|
PL25.4x47FAR |
25.0 |
26 |
32.0 |
M6x4 |
24 |
304 |
144 |
78 |
17.0 |
0.180 |
|
PL28x50FAR |
25.0 |
26 |
32.0 |
M6x6 |
36 |
503 |
196 |
110 |
17.0 |
0.220 |
|
PL30x55FAR |
25.0 |
26 |
32.0 |
M6x6 |
36 |
539 |
183 |
100 |
17.0 |
0.270 |
|
PL32x55FAR |
25.0 |
26 |
32.0 |
M6x6 |
36 |
575 |
172 |
100 |
17.0 |
0.250 |
|
PL35x60FAR |
30.0 |
31 |
37.0 |
M6x8 |
48 |
838 |
176 |
102 |
17.0 |
0.360 |
|
PL38x65FAR |
30.0 |
31 |
37.0 |
M6x8 |
48 |
910 |
162 |
95 |
17.0 |
0.430 |
|
PL40x65FAR |
30.0 |
31 |
37.0 |
M6x8 |
48 |
958 |
154 |
95 |
17.0 |
0.400 |
|
PL42x75FAR |
35.0 |
36 |
44.0 |
M8x6 |
66 |
1394 |
175 |
98 |
41.0 |
0.670 |
|
PL45x75FAR |
35.0 |
36 |
44.0 |
M8x6 |
66 |
1493 |
163 |
98 |
41.0 |
0.630 |
|
PL48x80FAR |
35.0 |
36 |
44.0 |
M8x8 |
89 |
2124 |
204 |
122 |
41.0 |
0.740 |
|
PL50x80FAR |
35.0 |
36 |
44.0 |
M8x8 |
89 |
2212 |
196 |
122 |
41.0 |
0.700 |
|
PL |
22 | × | 40 | FAR |
|
（1） |
（2） |
|
（3） |
（4） |
（1）動力鎖（脹緊套）
（2）軸徑（mm）
（3）外徑（mm）
（4）FAR型脹緊套
安裝脹緊聯結套
將脹緊聯結件擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。
按圖B所示順序，依次擰緊螺釘。
要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩。
正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。
