根據需要，最?型號可到10mm。
沒有復雜的配合，占?空間?。
兩錐?間的?鎖功能和摩擦?強，?須擔?振動使得脹緊套松動。
?動定?，不需要額外附加設備來確保軸和輪轂的同軸度，擰緊螺?即可安裝完成；反向旋轉螺?使螺?松開，內外環即可分離，拆卸也很容易。
Φ5-Φ75(mm)
額定傳動扭矩：0.012-25kN·m
適?軸公差：h8
適?輪轂公差：H8
執行標準：JB/T 7934
對應國際型號：Z21
安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。
點擊圖片放大

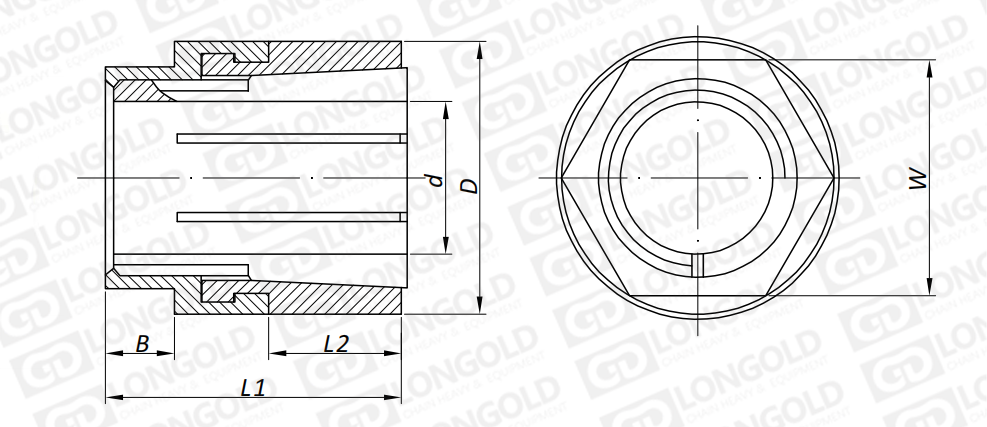

■產品本體結構詳見如上圖
上圖為ML-B型脹緊套的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
|
脹緊套型號 |
基本尺寸 |
額定負荷 |
對轂 壓力 |
螺釘擰 緊力矩 |
參考 重量 |
||||
|
L1 |
L2 |
W |
B |
轉矩 |
軸向力 |
||||
|
Φd×ΦD |
Mt |
Ft |
Ph |
Ma |
|||||
|
mm |
mm |
mm |
mm |
mm |
kN·m |
kN |
Mpa |
N·m |
kg |
|
PL5x16ML-B |
19.0 |
9.5 |
13 |
3 |
0.010 |
3.2 |
36 |
14.1 |
0.014 |
|
PL6x16ML-B |
19.0 |
9.5 |
13 |
3 |
0.013 |
3.4 |
36 |
14.1 |
0.013 |
|
PL7x19ML-B |
22.0 |
11.0 |
16 |
3 |
0.013 |
3.4 |
26 |
17.0 |
0.028 |
|
PL8x19ML-B |
22.0 |
11.0 |
16 |
3 |
0.015 |
4.0 |
26 |
17.0 |
0.027 |
|
PL9x19ML-B |
22.0 |
11.0 |
16 |
3 |
0.018 |
4.1 |
26 |
17.0 |
0.026 |
|
PL10x22.5ML-B |
25.5 |
12.5 |
19 |
5 |
0.023 |
4.2 |
19 |
23.1 |
0.042 |
|
PL11x22.5ML-B |
25.5 |
12.5 |
19 |
5 |
0.025 |
4.2 |
19 |
23.1 |
0.041 |
|
PL12x22.5ML-B |
25.5 |
12.5 |
19 |
5 |
0.028 |
4.3 |
19 |
23.1 |
0.040 |
|
PL14x25.5ML-B |
28.5 |
16.0 |
22 |
5 |
0.046 |
4.4 |
13 |
38.0 |
0.056 |
|
PL15x25.5ML-B |
28.5 |
16.0 |
22 |
5 |
0.049 |
4.4 |
13 |
38.0 |
0.055 |
|
PL16x25.5ML-B |
28.5 |
16.0 |
22 |
5 |
0.053 |
4.5 |
13 |
38.0 |
0.054 |
|
PL15x38ML-B |
38.0 |
19.0 |
32 |
8 |
0.120 |
13.6 |
76 |
136.0 |
0.231 |
|
PL16x38ML-B |
38.0 |
19.0 |
32 |
8 |
0.130 |
15.0 |
76 |
136.0 |
0.230 |
|
PL17x38ML-B |
38.0 |
19.0 |
32 |
8 |
0.140 |
17.0 |
76 |
136.0 |
0.229 |
|
PL18x38ML-B |
38.0 |
19.0 |
32 |
8 |
0.150 |
18.3 |
76 |
136.0 |
0.228 |
|
PL19x38ML-B |
38.0 |
19.0 |
32 |
8 |
0.160 |
19.9 |
76 |
136.0 |
0.226 |
|
PL20x45ML-B |
47.5 |
21.5 |
38 |
11 |
0.230 |
21.4 |
65 |
230.0 |
0.310 |
|
PL22X45ML-B |
47.5 |
21.5 |
38 |
11 |
0.260 |
24.5 |
65 |
230.0 |
0.300 |
|
PL24x45ML-B |
47.5 |
21.5 |
38 |
11 |
0.290 |
27.5 |
65 |
230.0 |
0.290 |
|
PL25x45ML-B |
47.5 |
21.5 |
38 |
11 |
0.300 |
28.7 |
65 |
230.0 |
0.290 |
|
PL28x51ML-B |
57.0 |
25.5 |
46 |
13 |
0.410 |
32.6 |
54 |
330.0 |
0.450 |
|
PL30x51ML-B |
57.0 |
25.5 |
46 |
13 |
0.440 |
35.4 |
54 |
330.0 |
0.440 |
|
PL32x51ML-B |
57.0 |
25.5 |
46 |
13 |
0.470 |
38.2 |
54 |
330.0 |
0.430 |
|
PL34x60.5ML-B |
70.0 |
38.0 |
50 |
14 |
0.490 |
41.0 |
45 |
390.0 |
0.770 |
|
PL35x60.5ML-B |
70.0 |
38.0 |
50 |
14 |
0.510 |
42.4 |
45 |
390.0 |
0.760 |
|
PL36x60.5ML-B |
70.0 |
38.0 |
50 |
14 |
0.520 |
43.8 |
45 |
390.0 |
0.750 |
|
PL38x60.5ML-B |
70.0 |
38.0 |
50 |
14 |
0.550 |
46.6 |
45 |
390.0 |
0.730 |
|
PL40x67ML-B |
79.5 |
43.0 |
60 |
15 |
0.630 |
49.7 |
38 |
460.0 |
1.050 |
|
PL42x67ML-B |
79.5 |
43.0 |
60 |
15 |
0.650 |
53.3 |
38 |
460.0 |
1.000 |
|
PL45x73ML-B |
90.5 |
51.0 |
65 |
16 |
0.710 |
57.5 |
29 |
540.0 |
1.360 |
|
PL48x73ML-B |
90.5 |
51.0 |
65 |
16 |
0.750 |
62.9 |
29 |
540.0 |
1.330 |
|
PL50x73ML-B |
90.5 |
51.0 |
65 |
16 |
0.820 |
65.7 |
29 |
540.0 |
1.310 |
|
PL55x80ML-B |
95.0 |
54.0 |
70 |
16 |
1.240 |
67.8 |
24 |
810.0 |
2.130 |
|
PL60x86ML-B |
98.5 |
57.0 |
75 |
18 |
1.410 |
68.7 |
20 |
910.0 |
2.270 |
|
PL65x92ML-B |
103.0 |
60.5 |
80 |
18 |
1.510 |
69.5 |
17 |
980.0 |
2.680 |
|
PL70x92ML-B |
103.0 |
60.5 |
80 |
18 |
1.620 |
70.4 |
17 |
980.0 |
2.660 |
|
PL75x100ML-B |
108.0 |
63.5 |
90 |
19 |
1.630 |
71.5 |
16 |
990.0 |
2.720 |
|
PL |
30 | × | 50 | ML-B |
|
（1） |
（2） |
|
（3） |
（4） |
（1）動力鎖（脹緊套）
（2）軸徑（mm）
（3）外徑（mm）
（4）ML-B型脹緊套
安裝脹緊聯結套
拆卸時，將全部壓緊螺釘松開并取下，把拆卸螺釘擰?相應的拆卸螺紋孔內??擰緊，即可將軸和輪轂上的脹緊聯結套松動并拆卸下來。
