      SD脹套I



	適合安裝?輪轂與軸的聯結，可傳遞較?的轉矩。在?些機械傳動中，如果軸的直徑和精度相同，可代替聯軸器的使?。













						產品手冊索取





















      產品特點









	 從輪轂外側聯結，設計上輪轂較厚無法拆除或是中空軸的聯結最適合。




	 可以獲得較大的傳遞扭矩，軸徑越大越能傳遞扭矩。




	 組裝拆卸容易，只需用螺栓鎖緊不需要鍵槽。




	 結構簡單，只有內環和2個錐形環以及固定螺栓組成。





	 適用軸徑尺寸：Φ24-Φ110(mm)




	 額定傳動扭矩：0.17-9.36kN·m




	 適?軸公差：h7




	 適?輪轂公差：H7




	 執行標準：JB/T 7934




	 對應JIS型號：SL













	 安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。











      技術參數






      點擊圖片放大

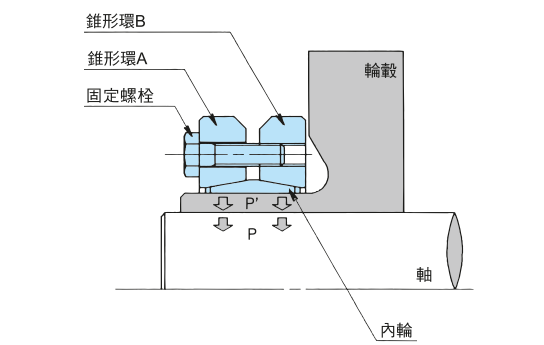

	■產品本體結構詳見如上圖




	上圖為SD型脹緊套的結構圖。




	可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。










	■尺寸表










					脹緊套型號






					基本尺寸






					內六角




					螺釘






					額定載荷






					對軸




					壓力






					對轂




					壓力






					螺母擰




					緊力矩






					參考




					重量










					B






					H






					E






					軸向力






					轉矩










					Φd×ΦD






					Ft






					Mt






					Ps






					Ph






					Ma










					mm






					mm






					mm






					mm






					規格×個數






					kN






					kN·m






					Mpa






					Mpa






					N·m






					kg










					PL24x50SD






					19






					14.0






					19.5






					M5x6






					18






					0.17






					199






					314






					4.9






					0.2










					20






					21






					0.21






					216










					21






					23






					0.25






					232










					PL30x60SD






					24






					16.0






					21.5






					M5x7






					20






					0.25






					164






					254






					4.9






					0.3










					25






					24






					0.30






					175










					26






					26






					0.35






					185










					PL36x72SD






					28






					18.0






					23.5






					M6x5






					32






					0.46






					191






					271






					12.0






					0.4










					30






					38






					0.57






					210










					31






					39






					0.60






					204










					PL44x80SD






					34






					20.0






					25.5






					M6x7






					46






					0.78






					200






					278






					12.0






					0.6










					35






					49






					0.86






					206










					36






					52






					0.93






					212










					PL50x90SD






					38






					22.0






					27.5






					M6x8






					53






					1.00






					187






					258






					12.0






					0.8










					40






					59






					1.18






					197










					42






					65






					1.36






					207










					PL55x100SD






					42






					23.0






					30.5






					M6x8






					53






					1.12






					165






					226






					12.0






					1.1










					45






					63






					1.39






					175










					48






					70






					1.68






					185










					PL62x110SD






					48






					23.0






					30.5






					M6x10






					77






					1.85






					195






					249






					12.0






					1.3










					50






					83






					2.08






					202










					52






					86






					2.21






					200










					PL68x115SD






					50






					23.0






					30.5






					M6x10






					72






					1.78






					173






					229






					12.0






					1.4










					55






					80






					2.23






					179










					60






					96






					2.87






					195










					PL75x138SD






					55






					25.0






					32.5






					M8x7






					94






					2.60






					192






					253






					30.0






					1.7










					60






					111






					3.31






					206










					65






					126






					4.12






					218










					PL80x145SD






					60






					25.0






					32.5






					M8x7






					99






					2.98






					185






					239






					30.0






					1.9










					65






					115






					3.72






					198










					70






					130






					4.56






					210










					PL90x155SD






					65






					30.0






					39.0






					M8x10






					140






					4.61






					203






					255






					30.0






					3.3










					70






					160






					5.60






					213










					75






					178






					6.70






					223










					PL100x170SD






					70






					34.0






					44.0






					M8x12






					163






					5.71






					191






					242






					30.0






					4.7










					75






					182






					6.84






					200










					80






					202






					8.09






					208










					PL110x185SD






					75






					39.0






					50.0






					M10x9






					185






					6.97






					178






					226






					59.0






					5.9










					80






					207






					8.25






					185










					85






					220






					9.36






					186
















      型號表示例















				PL




				24


				×


				50


				SD






				（1）




				（2）









				（3）




				（4）
















	（1）動力鎖（脹緊套）




	（2）軸徑（mm）




	（3）外徑（mm）




	（4）SD型脹緊套














      安裝與拆卸



	安裝脹緊聯結套














			1.安裝前要擦拭脹緊聯軸套、輪轂和軸的表?，然后將脹緊套與輪轂和軸組裝在?起，并將脹緊套調整到相應安裝位置。




			2.將壓緊螺釘擰?相應的螺紋孔內，按圖所示多次逐步擰緊，直到達到螺J規定的擰緊?矩。




			3.拆卸時，只要松開個壓緊螺釘，即可拆下脹緊套。







































			×
