從輪轂外側聯結，設計上輪轂較厚無法拆除或是中空軸的聯結最適合。
可以獲得較大的傳遞扭矩，軸徑越大越能傳遞扭矩。
組裝拆卸容易，只需用螺栓鎖緊不需要鍵槽。
結構簡單，只有內環和2個錐形環以及固定螺栓組成。
適用軸徑：Φ125-Φ300(mm)
額定傳動扭矩：10.2-290kN·m
適?軸公差：h7
適?輪轂公差：H7
執行標準：JB/T 7934
對應JIS型號：SL
安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。
點擊圖片放大

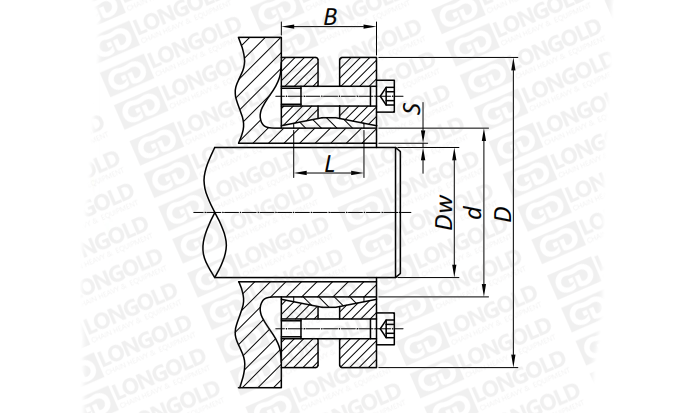

■產品本體結構詳見如上圖

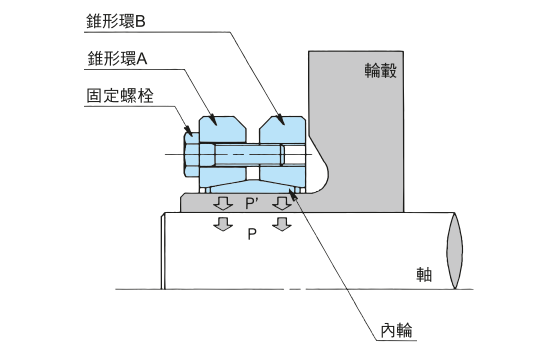

上圖為SD型脹緊套的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
|
脹緊套型號 |
基本尺寸 |
內六角 螺釘 |
額定負荷 |
對軸 壓力 |
對轂 壓力 |
螺母擰 緊力矩 |
參考 重量 |
|||
|
B |
H |
E |
軸向力 |
轉矩 |
||||||
|
Φd×ΦD |
Ft |
Mt |
Ps |
Ph |
Ma |
|||||
|
mm |
mm |
mm |
mm |
規格×個數 |
kN |
kN·m |
Mpa |
Mpa |
N·m |
kg |
|
PL125x215SD |
85 |
42.0 |
54.0 |
M10x12 |
240 |
10.20 |
187 |
240 |
59.0 |
8.3 |
|
90 |
262 |
11.80 |
194 |
|||||||
|
95 |
285 |
13.50 |
200 |
|||||||
|
PL140x230SD |
95 |
46.0 |
60.5 |
M12x10 |
308 |
14.60 |
196 |
242 |
100.0 |
10.0 |
|
100 |
331 |
16.60 |
202 |
|||||||
|
105 |
357 |
18.70 |
207 |
|||||||
|
PL155x265SD |
105 |
50.0 |
64.5 |
M12x12 |
366 |
19.20 |
195 |
237 |
100.0 |
15.0 |
|
110 |
392 |
21.60 |
200 |
|||||||
|
115 |
417 |
24.00 |
203 |
|||||||
|
PL165x290SD |
115 |
56.0 |
71.0 |
M16x8 |
513 |
29.50 |
222 |
259 |
250.0 |
22.0 |
|
120 |
544 |
32.50 |
226 |
|||||||
|
125 |
564 |
35.30 |
225 |
|||||||
|
PL175x300SD |
125 |
56.0 |
71.0 |
M16x8 |
522 |
32.60 |
208 |
246 |
250.0 |
22.0 |
|
130 |
552 |
35.90 |
212 |
|||||||
|
135 |
584 |
39.40 |
215 |
|||||||
|
PL185x330SD |
135 |
71.0 |
86.0 |
M16x10 |
665 |
45.00 |
194 |
228 |
250.0 |
37.0 |
|
140 |
700 |
49.10 |
197 |
|||||||
|
145 |
738 |
53.50 |
200 |
|||||||
|
PL195x350SD |
140 |
71.0 |
86.0 |
M16x12 |
782 |
54.80 |
220 |
254 |
250.0 |
41.0 |
|
150 |
860 |
64.60 |
226 |
|||||||
|
155 |
900 |
69.80 |
228 |
|||||||
|
PL200x350SD |
150 |
71.0 |
86.0 |
M16x12 |
860 |
64.60 |
226 |
254 |
250.0 |
41.0 |
|
155 |
900 |
69.80 |
228 |
|||||||
|
160 |
942 |
75.20 |
231 |
|||||||
|
PL220x370SD |
160 |
88.0 |
104.0 |
M16x15 |
1041 |
83.00 |
206 |
234 |
250.0 |
54.0 |
|
165 |
1080 |
89.20 |
208 |
|||||||
|
170 |
1130 |
95.70 |
210 |
|||||||
|
PL240x405SD |
170 |
92.0 |
109.0 |
M20x12 |
1300 |
111.00 |
233 |
260 |
490.0 |
67.0 |
|
180 |
1400 |
126.00 |
237 |
|||||||
|
190 |
1491 |
141.00 |
238 |
|||||||
|
PL260x430SD |
190 |
103.0 |
120.0 |
M20x14 |
1570 |
149.00 |
224 |
251 |
490.0 |
82.0 |
|
200 |
1690 |
169.00 |
228 |
|||||||
|
210 |
1790 |
188.00 |
231 |
|||||||
|
PL280x460SD |
210 |
114.0 |
134.0 |
M20x16 |
1860 |
196.00 |
218 |
241 |
490.0 |
102.0 |
|
220 |
1990 |
219.00 |
221 |
|||||||
|
230 |
2110 |
242.00 |
224 |
|||||||
|
PL300x485SD |
230 |
122.0 |
142.0 |
M20x18 |
2190 |
251.00 |
217 |
237 |
490.0 |
118.0 |
|
240 |
2310 |
277.00 |
220 |
|||||||
|
245 |
2370 |
290.00 |
221 |
|||||||
|
PL |
125 | × | 215 | SD |
|
（1） |
（2） |
|
（3） |
（4） |
（1）動力鎖（脹緊套）
（2）軸徑（mm）
（3）外徑（mm）
（4）SD型脹緊套
安裝脹緊聯結套
