根據需要，最?型號可到10mm。
沒有復雜的配合，占?空間?。
兩錐?間的?鎖功能和摩擦?強，?須擔?振動使得脹緊套松動。
?動定?，不需要額外附加設備來確保軸和輪轂的同軸度，擰緊螺?即可安裝完成；反向旋轉螺?使螺?松開，內外環即可分離，拆卸也很容易。
Φ5-Φ75(mm)
額定傳動扭矩：0.012-25kN·m
適?軸公差：h8
適?輪轂公差：H8
執行標準：JB/T 7934
對應國際型號：Z21

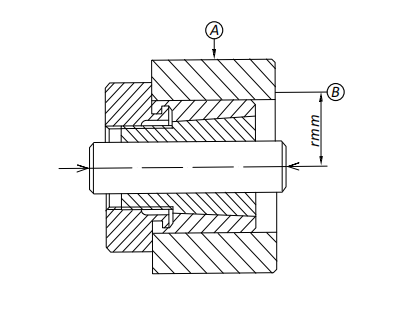

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。
點擊圖片放大
■產品本體結構詳見如上圖

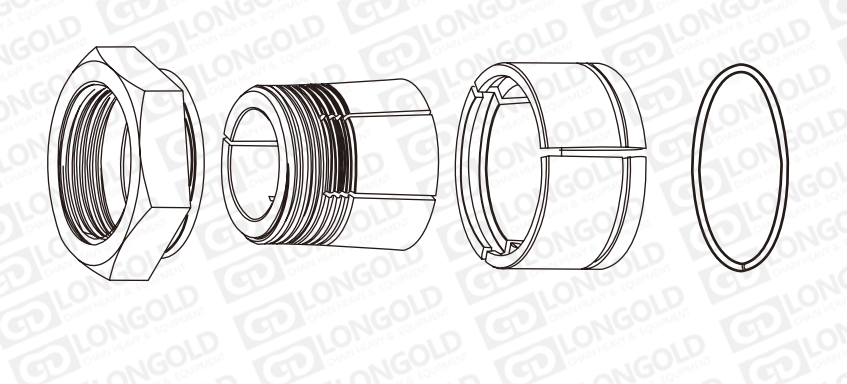

上圖為ML型脹緊套的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

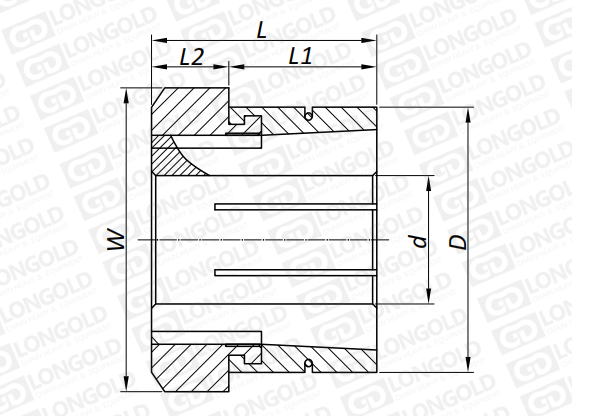

■尺寸表
|
脹緊套型號 |
基本尺寸 |
額定負荷 |
對軸 壓力 |
對轂 壓力 |
螺釘擰 緊力矩 |
參考 重量 |
||||
|
L |
L1 |
L2 |
W |
轉矩 |
軸向力 |
|||||
|
Φd×ΦD |
Mt |
Ft |
Ps |
Ph |
Ma |
|||||
|
mm |
mm |
mm |
mm |
mm |
kN·m |
kN |
Mpa |
Mpa |
N·m |
kg |
|
PL5x16ML |
15 |
10 |
5 |
17 |
0.007 |
2.65 |
314 |
45 |
9.1 |
0.020 |
|
PL6x16ML |
15 |
10 |
5 |
17 |
0.008 |
2.65 |
297 |
45 |
9.1 |
0.019 |
|
PL7x21ML |
21 |
14 |
7 |
22 |
0.015 |
6.57 |
295 |
60 |
19.9 |
0.049 |
|
PL8x21ML |
21 |
14 |
7 |
22 |
0.018 |
6.57 |
270 |
60 |
19.9 |
0.047 |
|
PL9x21ML |
21 |
14 |
7 |
22 |
0.020 |
6.57 |
245 |
60 |
19.9 |
0.045 |
|
PL10x24ML |
22 |
14 |
8 |
24 |
0.026 |
8.43 |
285 |
68 |
25.5 |
0.061 |
|
PL11x24ML |
22 |
14 |
8 |
24 |
0.028 |
8.43 |
255 |
68 |
25.5 |
0.058 |
|
PL12x24ML |
22 |
14 |
8 |
24 |
0.031 |
8.43 |
235 |
68 |
25.5 |
0.055 |
|
PL14x31ML |
27 |
17 |
10 |
32 |
0.083 |
16.10 |
295 |
81 |
80.0 |
0.130 |
|
PL15x31ML |
27 |
17 |
10 |
32 |
0.090 |
16.10 |
270 |
81 |
80.0 |
0.130 |
|
PL16x31ML |
27 |
17 |
10 |
32 |
0.096 |
16.10 |
250 |
81 |
80.0 |
0.120 |
|
PL17x36ML |
33 |
21 |
12 |
36 |
0.145 |
22.80 |
235 |
80 |
136.0 |
0.200 |
|
PL18x36ML |
33 |
21 |
12 |
36 |
0.155 |
22.80 |
295 |
80 |
136.0 |
0.190 |
|
PL19x36ML |
33 |
21 |
12 |
36 |
0.163 |
22.80 |
290 |
80 |
136.0 |
0.190 |
|
PL20x41ML |
35 |
23 |
12 |
41 |
0.245 |
24.90 |
270 |
71 |
230.0 |
0.270 |
|
PL22x41ML |
35 |
23 |
12 |
41 |
0.274 |
24.90 |
260 |
71 |
230.0 |
0.250 |
|
PL24x41ML |
35 |
23 |
12 |
41 |
0.294 |
24.90 |
270 |
71 |
230.0 |
0.230 |
|
PL25x46ML |
37 |
25 |
12 |
46 |
0.365 |
30.10 |
245 |
70 |
300.0 |
0.330 |
|
PL28x46ML |
37 |
25 |
12 |
46 |
0.408 |
30.10 |
260 |
70 |
300.0 |
0.300 |
|
PL30x50ML |
41 |
28 |
13 |
50 |
0.446 |
30.10 |
250 |
66 |
330.0 |
0.410 |
|
PL32x50ML |
41 |
28 |
13 |
50 |
0.475 |
30.10 |
280 |
66 |
330.0 |
0.370 |
|
PL |
30 | × | 50 | ML |
|
|
（1） |
（2） |
|
（3） |
（4） |
|
（1）動力鎖（脹緊套）
（2）軸徑（mm）
（3）外徑（mm）
（4）ML型脹緊套

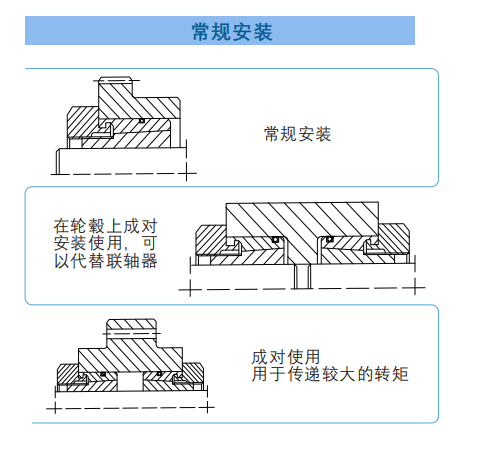

安裝脹緊聯結套
拆卸時，將全部壓緊螺釘松開并取下，把拆卸螺釘擰?相應的拆卸螺紋孔內??擰緊，即可將軸和輪轂上的脹緊聯結套松動并拆卸下來。
