標準通用型：用于1000mm的超大軸，作為聯結用具有著理想的結構，是可靠性很高的系列。
降低加工費：與B型脹緊套聯結套聯接的零件加工精度可以降低，從而降低加工成本。
組裝、拆卸容易：通過脹緊聯結轂和軸之間的壓緊力和摩擦力實現聯結作用，只需緊固螺栓或旋松螺栓便進行組裝和拆卸。
高效率、長壽命：無需進行鍵加工、花鍵加壓入、熱壓配合等繁瑣的工作，安裝效率高，同時在脹緊套合軸上無需進行加工工作，能有效的減少因為加工出現的瑕疵，從而提升機械零件的使用壽命。
適用軸徑：Φ19-Φ170 (mm)
額定傳動扭矩：0.24-32.8 kN·m
適用軸公差：h8
適?輪轂公差：H8
執行標準：JB/T 7934
材質：碳鋼、不銹鋼
安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。
點擊圖片放大

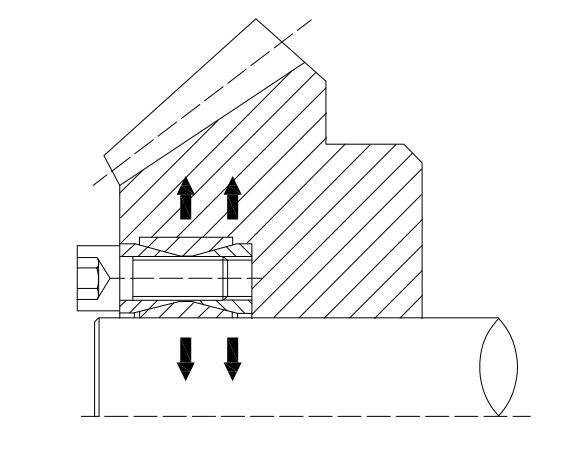

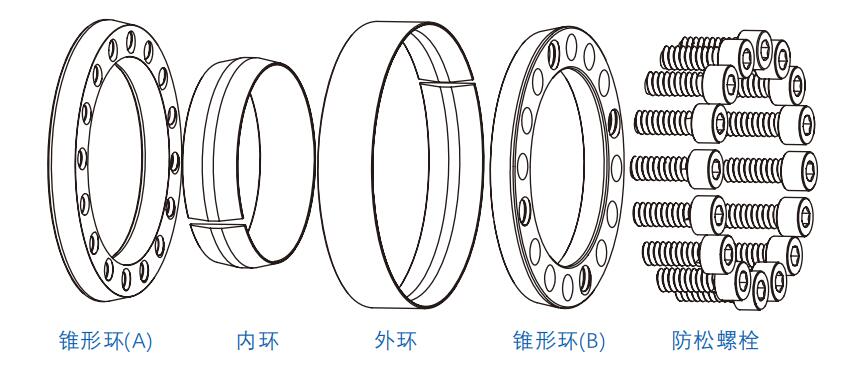

■產品結構詳見如上圖

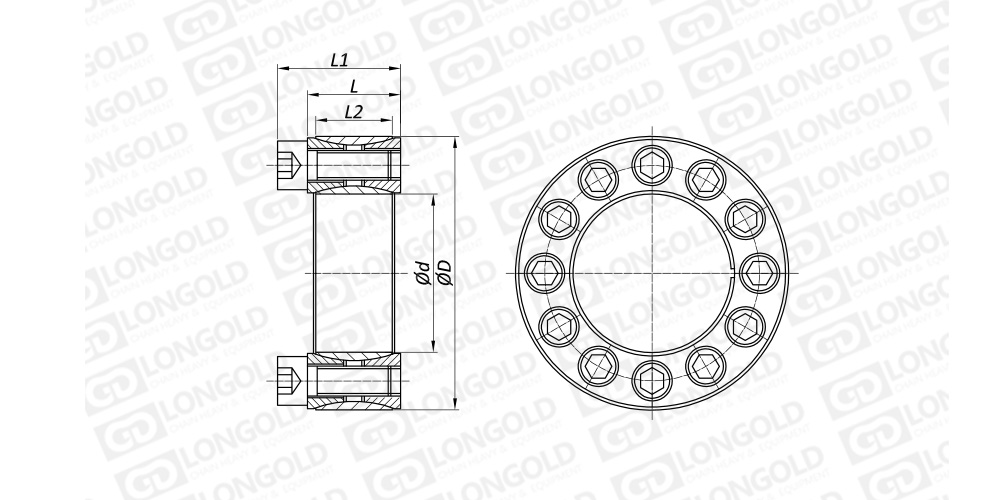

上圖為B型脹緊套的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
|
脹緊套型號 |
基本尺寸 |
內六角螺釘 |
額定負荷 |
螺釘擰緊 |
參考重量 |
對軸壓力 |
對轂壓力 |
|||
|
L2 |
L |
L1 |
軸向力 |
轉矩 |
||||||
|
φd×φD |
Ft |
Mt |
Ma |
Ps |
Ph |
|||||
|
mm |
mm |
mm |
mm |
規格×個數 |
kN |
kN·m |
N·m |
kg |
Mpa |
Mpa |
|
PL180x235B |
38 |
44 |
58 |
M14x24 |
420 |
37.80 |
190 |
6.05 |
請咨詢 |
請咨詢 |
|
PL190x250B |
46 |
52 |
66 |
M14x28 |
490 |
46.50 |
190 |
8.25 |
||
|
PL200x260B |
46 |
52 |
66 |
M14x30 |
525 |
52.50 |
190 |
8.65 |
||
|
PL210x275B |
50 |
56 |
72 |
M16x24 |
599 |
62.89 |
295 |
10.10 |
||
|
PL220x285B |
50 |
56 |
72 |
M16x26 |
620 |
68.00 |
295 |
11.22 |
||
|
PL240x305B |
50 |
56 |
72 |
M16x30 |
715 |
85.50 |
295 |
12.20 |
||
|
PL250x315B |
50 |
56 |
72 |
M16x32 |
768 |
96.00 |
295 |
12.70 |
||
|
PL260x325B |
50 |
56 |
72 |
M16x34 |
800 |
104.00 |
295 |
13.20 |
||
|
PL280x355B |
60 |
66 |
84 |
M18x32 |
915 |
128.00 |
405 |
19.20 |
||
|
PL300x375B |
60 |
66 |
84 |
M18x36 |
1020 |
153.00 |
405 |
20.50 |
||
|
PL320x405B |
72 |
78 |
98 |
M20x36 |
1310 |
210.00 |
580 |
29.60 |
||
|
PL340x425B |
72 |
78 |
98 |
M20x36 |
1310 |
224.00 |
580 |
31.10 |
||
|
PL360x455B |
84 |
90 |
112 |
M22x36 |
1630 |
294.00 |
780 |
42.20 |
||
|
PL380x475B |
84 |
90 |
112 |
M22x36 |
1620 |
308.00 |
780 |
44.00 |
||
|
PL400x495B |
84 |
90 |
112 |
M22x36 |
1610 |
322.00 |
780 |
46.00 |
||
|
PL420x515B |
84 |
90 |
112 |
M22x40 |
1780 |
374.00 |
780 |
50.00 |
||
|
PL450x555B |
96 |
102 |
126 |
M24x40 |
2050 |
461.25 |
1000 |
65.00 |
||
|
PL480x585B |
96 |
102 |
126 |
M24x42 |
2160 |
518.40 |
1000 |
71.00 |
||
|
PL500x605B |
96 |
102 |
126 |
M24x44 |
2240 |
560.00 |
1000 |
72.60 |
||
|
PL530x640B |
96 |
102 |
126 |
M24x45 |
2330 |
617.00 |
1000 |
83.60 |
||
|
PL560x670B |
96 |
102 |
126 |
M24x48 |
2440 |
680.00 |
1000 |
85.00 |
||
|
PL600x710B |
96 |
102 |
126 |
M24x50 |
2580 |
775.00 |
1000 |
91.00 |
||
|
PL630x740B |
96 |
102 |
126 |
M24x52 |
2680 |
844.00 |
1000 |
94.00 |
||
|
PL670x780B |
96 |
102 |
126 |
M24x56 |
2820 |
944.00 |
1000 |
101.00 |
||
|
PL710x820B |
96 |
102 |
126 |
M24x60 |
2970 |
1054.00 |
1000 |
106.00 |
||
|
PL750x860B |
96 |
102 |
126 |
M24x62 |
3130 |
1173.00 |
1000 |
112.00 |
||
|
PL800x910B |
96 |
102 |
126 |
M24x66 |
3260 |
1300.00 |
1000 |
118.00 |
||
|
PL850x960B |
96 |
102 |
126 |
M24x70 |
3500 |
1487.00 |
1000 |
125.00 |
||
|
PL900x1010B |
96 |
102 |
126 |
M24x75 |
3680 |
1650.00 |
1000 |
132.00 |
||
|
PL950x1060B |
96 |
102 |
126 |
M24x80 |
3870 |
1838.00 |
1000 |
139.00 |
||
|
PL1000x1110B |
96 |
102 |
126 |
M24x82 |
4000 |
2000.00 |
1000 |
146.00 |
||
|
PL |
180 | × |
235 |
B |
|
（1） |
（2） |
|
（4） |
（5） |
（1）動力鎖（脹緊套）
（2）軸徑（mm）
（3）外徑（mm）
（4）B型脹緊套
安裝脹緊聯結套
將脹緊聯結結擦拭干凈，裝入輪轂和軸的相應位置(如圖A所示)。
按圖B所示順序，依次擰緊螺釘，要分3-4次逐次擰緊螺釘直至達到螺釘擰緊力矩，
正確按照后的脹緊套應檢驗徑向跳動和軸向跳動，軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

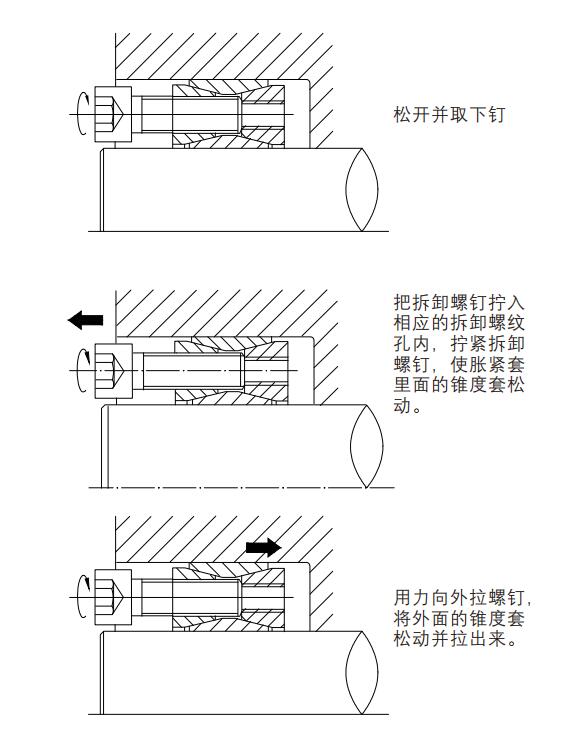

拆卸脹緊聯結套
拆卸脹緊聯結套時，先將全部螺釘松開并取下，然后將拆卸螺釘擰入相應的拆卸螺紋孔內(裝有鍍黃鋅螺釘的螺紋孔)，
依次擰緊拆卸螺釘，逐步將脹緊套兩側的錐度套分離，內、外環松動脫離輪轂內孔和軸的表?，即可將脹緊聯結套卸下。
